中級電路故障考核設備
電路故障考核設備，詳細技術參數如下：

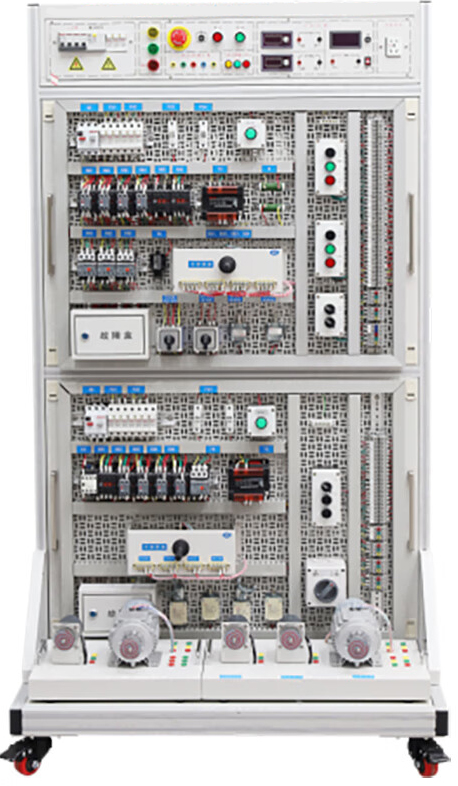

電路故障考核設備尺寸L800 ×W800 ×H1800mm（允許偏差±5%）；經過激光切割、沖壓、折彎、焊接制成，冷軋鋼板厚度規格2mm、底板撐條5mm；配有4只萬向輪，整體穩固不易翻側。輸入輸入電源：AC380v±5%（三相五線），50Hz，包含的考核模塊如下：
一、Z3040搖臂鉆床電氣控制線路考核模塊1套，詳細技術參數如下：
1.用于完成中級電工電氣控制線路故障檢查、分析及排除考核內容。
2.故障點數量：8個。
3.本電路共設故障14處，其中斷路故障10處，分別是Z1、Z2、Z3、Z4、Z5、Z7、Z8、Z11、Z13、Z14；短路故障4處，分別是Z6、Z9、Z10、Z12，均采用故障開關控制，"0"位為斷開，"1"位為合上。
Z1：故障開關串接在冷卻泵的一根相線上，斷開此開關，冷卻泵電機缺相。
Z2：故障開關串接在控制變壓器輸入端，斷開此開關，控制線路無法工作。
Z3：故障開關串接在液壓泵電機的一根相線上，斷開此開關，液壓泵缺相。
Z4：故障開關串接在控制變壓器輸出端，斷開此開關，所有控制無法實現。
Z5：故障開關串接在照明燈開關上，斷開此開關，照明燈無法工作。
Z6：故障開關與KM1自鎖點并聯，合上此開關，主軸電機自動起動。
Z7：故障開關串接在SB3按扭下端，斷開此開關，延時無法工作。
Z8：故障開關串接在搖臂電動上升控制接觸器KM2線圈上。斷開此開關，搖臂無法上升。
Z9：故障開關與時間繼電器開點并接，合上此開關，液壓泵自動起動。
Z10：故障開關與液壓泵按扭SB5并聯，合上此開關，液壓泵自動起動。
Z11：故障開關串接在液壓泵反轉控制線路中，斷開開關液壓泵無法實現夾緊工作。
Z12：故障開關與KT時間繼電器延時斷開點并聯，合上此開關，時間繼電器失去作用。
Z13：故障開關串接在SB5與SB6之間，斷開此開關，電磁鐵無法得電。
Z14：故障開關串接在KM5常開點處，斷開此開關，電磁鐵無法得電。
二、C6150車床電氣控制線路考核模塊1套，詳細技術參數如下：
1.用于完成中級電工電氣控制線路故障檢查、分析及排除考核內容。
2.故障點數量：8個。
3.本車床電氣控制線路共設故障11處，其中斷路故障9個，分別是：C1、C2、C3、C4、C5、C6、C7、C8和C11；短路故障2個，分別是：C9和C10。各故障點均由故障開關控制，"0"位為斷開，"1"位為合上。
C1、C2：故障開關和C2故障開關分別串接在冷卻泵電動機M2的兩根相線上，斷開任一開關，冷卻泵均會出現缺相現象。
C3：故障開關設在刀架移動電機的一根相線上，斷開此開關，刀架快速移動電機起動時出現缺相現象。
C4：故障開關串接在控制變壓器TC輸入端，斷開此開關，控制變壓器TC無輸入電壓，控制回路無法工作。
C5：故障開關串接在控制變壓器輸出公共端處，斷開此開關，所有控制回路無法工作。
C6：故障開關串接在FR1與FR2常閉觸頭之間，斷開此開關，所有電機無法啟動。
C7：故障開關串接在刀架移動、冷卻泵控制電路與主電機控制電路的并聯處，斷開此開關，刀架移動電機，冷卻泵電機無法啟動。
C8：故障開關串接在接觸器KM1自鎖點處，斷開此開關，主軸電機無法連續工作。
C9：故障開關與刀架移動點動按扭SB3并聯，合上此開關，刀架移動電機自動連續運轉。
C10：故障開關與組合開關QS2并聯，合上此開關，主電機運轉時，冷卻泵同時自動啟動。
C11：故障開關串接在KM2接觸器線圈上，斷開此開關，冷卻泵無法啟動。
