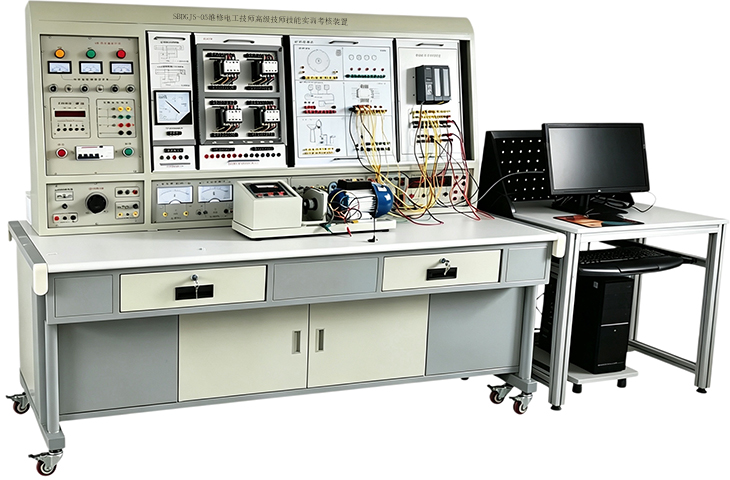

SBDGJS-02維修電工技師技能實訓裝置
一、產品概述
維修電工技師技能實訓裝置是專為滿足《維修電工》國家職業標準（初級、中級、高級、技師）全方位技能培訓與鑒定考核要求而研發的一體化綜合教學平臺。裝置深度融合了傳統電氣控制、現代PLC可編程控制、變頻調速、觸摸屏組態及儀表照明等核心技術，旨在幫助學員快速掌握從基礎電路到工業自動化的實際應用技術與操作技能。本設備設計科學、功能先進、針對性強，完美契合中、高級及維修電工技師的考核大綱要求，是各類職業技能鑒定中心、高等院校、職業院校及技工學校開展維修電工技能培訓與職業資格鑒定的理想設備。
二、核心特點與優勢
l 全面覆蓋，進階培訓：嚴格對應國家職業標準，實訓內容從基礎電氣控制到復雜自動化系統，無縫覆蓋維修電工從初級到技師的全技能成長路徑。
l 技術前沿，貼合工業：集成西門子PLC（CR40）、西門子V20變頻器及工業觸摸屏，構建了真實的工業控制系統環境，確保所學技能與行業前沿技術同步。
l 模塊化設計，靈活擴展：采用掛箱式模塊化結構，各實訓單元功能明確，可根據教學計劃靈活組合，滿足不同層次、不同方向的實訓需求，極具教學靈活性。
l 安全可靠，管理智能：配備完善的人身安全保護系統（漏電、短路、過載保護）及智能"定時器兼報警記錄儀"，可記錄操作錯誤，為技能考核提供客觀、統一的評估標準。
l 虛實結合，資源豐富：提供大量經典機床電路、PLC控制項目及儀表照明接線實訓，從電機正反轉基礎到基于觸摸屏與變頻器通信的復雜控制，實訓項目高達80余項，充分鍛煉學員的工程設計、安裝、調試與排故能力。
三、詳細技術參數
項目 | 規格參數 |
輸入電源 | 三相四線（或三相五線） AC380V ±10% 50Hz |
工作環境 | 溫度：-10℃ ~ +40℃；相對濕度：<85% (25℃)；海拔：<4000m |
裝置容量 | <1.5 kVA |
安全保護 | 漏電保護動作電流 ≤30mA；動作時間 ≤0.1s |
外形尺寸 | 約 1700mm × 700mm × 1630mm (長×寬×高) |
整體結構 | 鋼木框架，堅固耐用，桌面為防火、防水、耐磨高密度板。 |
四、主要實訓項目
l 維修電工技師技能實訓裝置可支持超過80個實訓項目，全面培養學員的電氣控制、自動化集成與故障排查能力。
模塊一：低壓電氣控制線路實訓
1.三相電機直接啟動、正反轉、Y-△降壓啟動、多地控制。
2.三相電機能耗制動、反接制動控制線路。
3.雙速電機自動變速控制、工作臺自動往返。
4.經典機床電路（C620車床、電動葫蘆、Y3150滾齒機）。
模塊二：可編程控制器（PLC）應用實訓
1.PLC基本指令、定時器、計數器應用編程。
2.典型工業模擬控制：天塔之光、交通燈、機械手、傳送帶、電梯、郵件分揀等。
3.PLC實現對電機的直接控制：正反轉、Y-△啟動、能耗制動。
模塊三：變頻調速技術實訓
1.變頻器面板操作與功能參數設置。
2.變頻器多段速控制、外部端子控制、模擬量（電壓/電流）調速。
3.變頻器的報警與保護功能實訓。
4.PLC與變頻器通信控制實現電機開環/閉環調速。
模塊四：觸摸屏（HMI）與網絡通信技術
1.觸摸屏基本畫面設計與工程建立。
2.通過觸摸屏對PLC控制系統進行監控與操作。
3.基于觸摸屏的溫度PID控制模擬。
4.PLC、觸摸屏與變頻器通信控制綜合實訓。
模塊五：儀表與照明電路實訓
1.各類照明電路（白熾燈、熒光燈、聲光控）安裝。
2.單相、三相電度表的直接與經互感器接線。
3.電壓表、電流表、功率因數表、萬能轉換開關的接線與測量。
