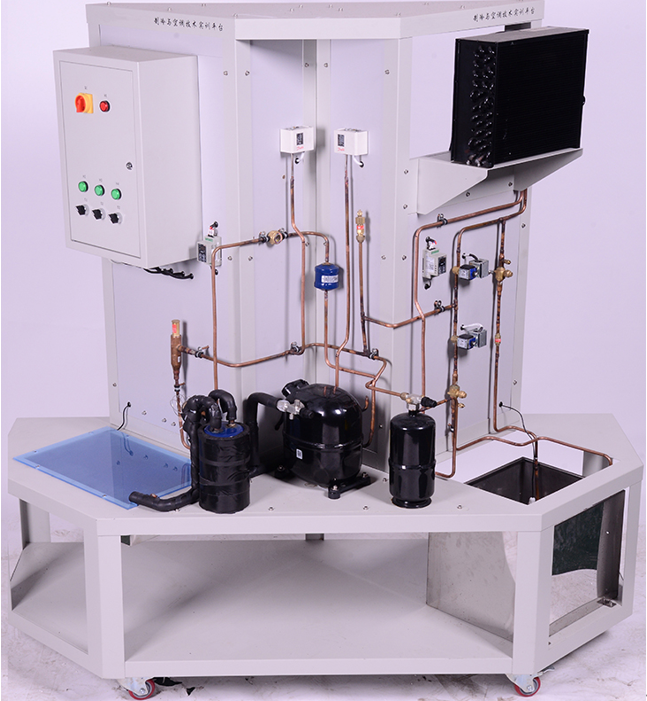

SBZLKT-1A型制冷與空調技術實訓平臺
一、產品概述
制冷與空調技術實訓裝置是阿布扎比世賽競賽內容，參考世界技能大賽制冷空調競賽內容，融入制冷行業良好操作洛克環連接技術，培養從事制冰和熱回收設備及系統技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的高技能應用型人才，裝置可以全面考核選手制冷系統和制冷電氣方面專業知識，裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術，適合制冷空調類相關專業的教學和培訓，裝置不僅能滿足制冷基本的教學要求，還可以完成相關技能的實訓考核及技能競賽，提高學生的綜合職業能力。
二、功能特點
1.開放性：所有制冷設備及電氣控制器件均采用開放式結構，學員可在開放式的場合根據不同的技術要求進行制冷系統和電氣系統的裝調訓練；
2.綜合性：能綜合訓練學員對制冷設備的安裝工藝、調試、操作、檢修及維修等綜合技能；
3.真實性：裝置選用真實匹配的制冷系統器件，完全達到工業級要求的制冰和熱回收效果；
4.整體性：裝置由制冷系統和電氣控制系統組成一個整體的裝置，符合一體化教學對典型載體的設計要求；
5.安全性：設備設置有壓縮機過載保護、漏電過載保護、高低壓保護等，以保證實訓時的人生安全和設備安全。
三、技術性能
a)輸入電源：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz
b)工作環境：溫度-10℃～40℃ 相對濕度≤85%（25℃）海拔＜4000m
c)裝置容量：≤2.0kVA
d)實訓平臺： 1837mm×757mm×1879mm
e)實操工作臺：1200mm×800mm×820mm
f)制冷劑類型： R134a
g)安全保護：具有漏電壓、漏電流保護，安全符合國家標準
h)安全保護：具有電流型漏電保護，安全符合國家標準
四、實訓項目
項目一、制冷系統管路制作
根據任務要求，合理選用制冷工具完成制冷管路制作（包含彎管、擴喇叭口等）
項目二、制冷系統系統組裝任務
將設計好的管路安裝到對應部件的合理位置并完成對制冷系統的保壓、檢漏。
項目三、制冷電氣系統的電氣連接任務
按電氣原理圖和控制要求 完成制冷系統的線路鋪設和連接
項目四、制冷系統調試與運行任務
完成對制冷系統的抽真空、加注制冷劑、膨脹閥調節、溫控器試驗、高低壓試驗、電氣調試、工況測試等。
五、系統基本配置表
序號 | 物料名稱 | 規 格 型 號 | 數量 |
1 | 實訓平臺 | 采用鈑金，前面采用圓形型材設計，用于銅管管路工藝制作。 長×寬×高為1837mm×757mm×1879mm | 1套 |
2 | 實操工作臺 | 實操工作臺采用雙層設計，臺架采用方鋼噴塑，上層和下層桌面采用防火防水木板。 長×寬×高為1200mm×800mm×820mm | 1套 |
3 | 電控箱 | 采用鈑金噴塑結構，內部采用網孔安裝結構，方便于元器件安裝，面板上安裝有控制儀表及操作旋鈕等, 長×寬×高為340mm×150mm×450mm | 1套 |
4 | 制冷系統 | 包含壓縮機、風冷凝器機組、內平衡熱力膨脹閥、干燥過濾器、蒸發壓力調度閥、曲軸箱加熱調節閥、視液鏡、手閥、膜片式電磁閥、單向閥、壓力控制器、高低壓壓力表、螺紋三通、異徑接頭、耐震壓力表、儲液器、油分離器等組成。 | 1套 |
5 | 蓄冰盒 | 采用304不銹鋼設計，內部配套有多層盤管支架。 | 1套 |
6 | 熱回收水箱 | 采用304不銹鋼設計，內部配套有多層盤管支架。 | 1套 |
7 | 移動回收小車 | 采用鈑金噴塑結構，配套四個帶剎車萬向輪，方便移動。 | 1臺 |
8 | 三通（帶螺紋） | 3/8" | 6個 |
9 | 銅彎頭（焊接） | Φ10 | 8個 |
10 | 單接頭 | 3分 | 8個 |
11 | 鈉子 | 3分 | 40個 |
12 | 洛氟環 | 9.52 | 2個 |
13 | R型固定座 | Φ10 | 21個 |
14 | 扎帶固定座 | HC-4 | 10個 |
15 | 長柄球閥 | 4分 | 2個 |
16 | 寶塔接頭 | 4分 | 2個 |
17 | 七角旋鈕 | 38×6×16 | 7個 |
18 | 七角旋鈕 | 38×6×30 | 7個 |
19 | 制冷劑專用回收鋼瓶 | 13.6Kg | 1個 |
表2：配套工具
序號 | 名 稱 | 型號、規格 | 數量 | 備注 |
1 | 冷媒電子稱 | VES-50A | 1套 |
|
2 | 真空計 | VMV-1 | 1套 |
|
3 | 真空泵 | 功率：150W,抽氣速率：3.6 m3/h。 | 1套 |
|
4 | 偏心型擴孔器 | VFT-808U-R410A | 1套 |
|
5 | 棘輪扳手 | VRT-201 | 1把 |
|
6 | 刮刀 | VTT-5 | 1把 |
|
7 | 雙表修理閥 | CT-536GF/S | 1套 |
|
8 | 公/英制轉接頭 |
| 3個 |
|
9 | 手動壓鉗 | SDY-25 | 1套 |
|
10 | 洛氟環直接 | Φ9.52 | 20個 |
|
11 | 洛氟環直接 | Φ6.35 | 20個 |
|
12 | 洛氟環直接 | Φ12 | 20個 |
|
13 | 樂泰密封液 | 50ml | 1瓶 |
|
14 | 制冷劑 | R134a 200g | 5瓶 |
|
15 | 彎管器 | CM-364-3/8 | 1把 |
|
16 | 脹管擴孔器 | CT-2000 | 1套 |
|
17 | 電工工具套件 | 15件套 | 1套 | 配套專業模具箱 |
18 | 空心圓柱體 | 鋁 | 1個 |
|
19 | 磁鋼 | φ20×4 | 6個 |
|
20 | 內六角扳手 | 九件套 | 1套 |
|
21 | 呆扳手 | 12×14 | 1把 |
|
22 | 呆扳手 | 14×17 | 1把 |
|
23 | 活動扳手 | 150mm | 1把 |
|
24 | 活動扳手 | 250mm | 2把 |
|
25 | 卷尺 | 3M | 1把 |
|
26 | 保溫管 | φ10 | 5根 |
|
27 | 熔斷芯 | RT18-10A和RT18-6A | 各10個 |
|
28 | 彩色端子壓線鉗 | HSC86-6 | 1把 |
|
29 | 插針（紅、黑） | E-07508 | 各1包 |
|
30 | 接水盤（藍色塑料） | 大號 | 2個 |
|
31 | 真空保壓機一體機 | 電壓：220V，保壓速度28L/Min,保壓壓力不低于2MPa,可以完成抽真空和系統保壓功能，減少學校氮?dú)馔度?/span> | 1套 |
|
