SB-CXJM槽系夾具拆裝教學模型
一、槽系夾具拆裝教學設備概述
槽系夾具拆裝教學模型本產品根據工業用槽系組合夾具演變而成，采用全鋁合金為原材料，精細加工而成。并配有夾緊工件；做了氧化處理，使用壽命大大提高；重量更輕，適合學生動手搭接組裝夾具，降低操作難度，安全性方面也得到保障。為高校提供一個既價格實惠，又能滿足教學需求的教學新型產品；節約成本，具有前瞻性和指引性。是日常機械拆裝實驗室中較為實用的教學用具。

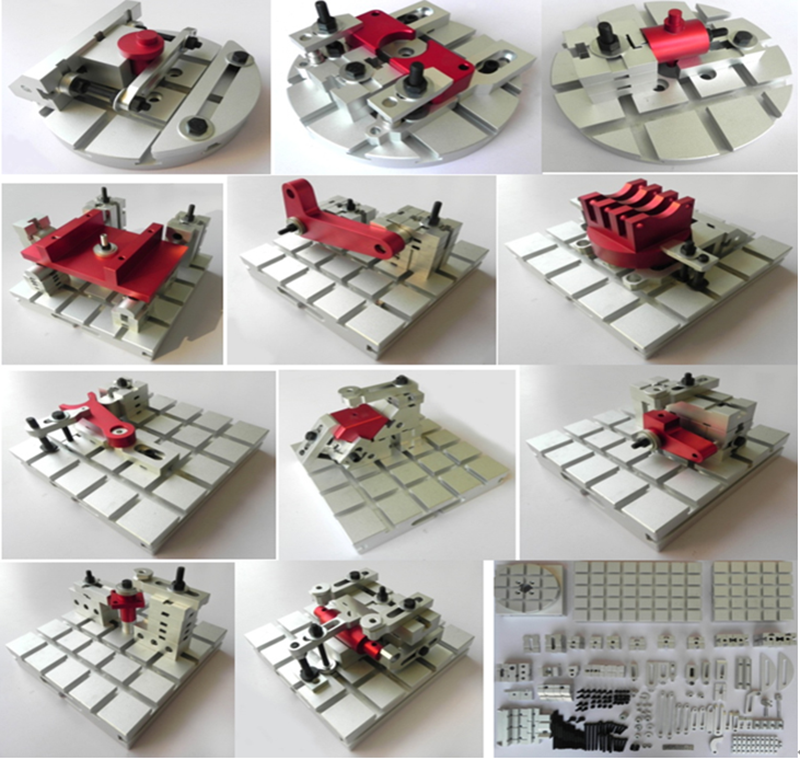

實物展示圖
二、技術參數
1、材質為鋁合金，表面采用噴砂氧化處理。

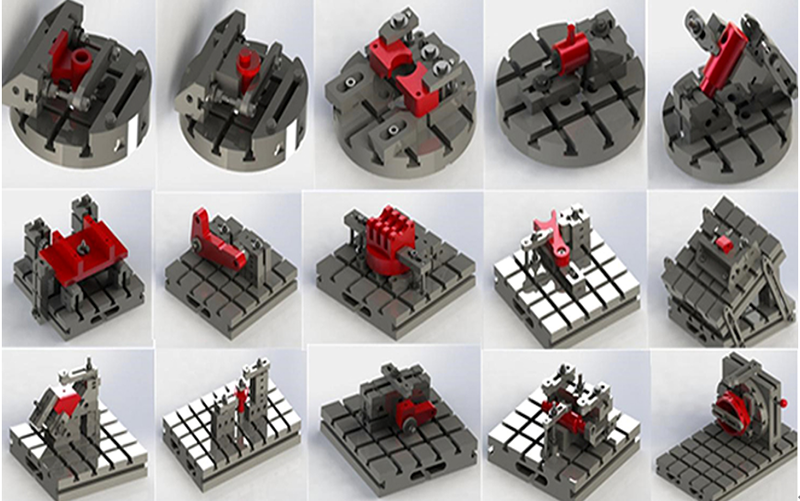

2、能搭建15種槽系組合夾具方案；
3、可根據學校指定要求定做產品；
三、槽系組合夾具配置清單
序號 | 名稱 | 數量 |
1 | 正方形基礎板SJ2225-Z100_3 | 1 |
2 | 伸長板SJ2225-Z261_3 | 1 |
3 | 端孔定位支撐SJ2225-Z282_3 | 1 |
4 | 三槽正方形支撐SJ2225-Z205_2 | 2 |
5 | 等長雙頭螺柱B級[GBT901-1988][M10×140] | 2 |
6 | 大墊圈_A級[GBT96_1-2002][10] | 6 |
7 | 1型六角螺母_A級和B級[GBT6170-2000][M10] | 4 |
8 | V型支撐SJ2225-Z241_2 | 1 |
9 | 雙槽正方形墊板SJ2225-Z201_3 | 1 |
10 | 單面槽鉆模板SJ2225-Z411_5 | 2 |
11 | 快換鉆套SJ2225-Z441_36 | 2 |
12 | 偏心鉆模板SJ2225-Z400_5 | 1 |
13 | 叉型壓板SJ2225-Z530_1 | 1 |
14 | T型鍵 | 2 |
15 | 圓形定位圈 | 1 |
16 | T型鍵19 | 3 |
17 | T型鍵14 | 1 |
18 | 六角頭螺栓全螺紋_C級[GBT5781-2000][M10×25] | 1 |
19 | 六角頭螺栓全螺紋_C級[GBT5781-2000][M10×80] | 2 |
20 | 等長雙頭螺柱B級[GBT901-1988][M10×130] | 1 |
21 | 正方形基礎板 | 1 |
22 | 長方形墊板1 | 3 |
23 | 長方形墊板2 | 6 |
24 | 雙槽正方形墊板1 | 2 |
25 | 雙槽正方形墊板2 | 2 |
26 | 雙槽正方形墊板3 | 2 |
27 | T型鍵14 | 1 |
28 | 定位墊塊 | 1 |
29 | double end stud 30(clamping ty31pe)grade b 32gb-2 | 2 |
30 | 平墊33圈A級[GBT97_1-234002][10] | 4 |
31 | 1型六角螺母35_A級和B級[GBT613670-2000][M1037] | 1 |
32 | 沉孔鉆模板38SJ2225-Z412_1 | 1 |
33 | 39菱形定位銷SJ240225-Z315_8 | 1 |
34 | 快換墊圈SJ2225-Z643_1 | 2 |
35 | T型鍵19 | 4 |
36 | 大墊圈_A級[GBT96_1-2002][10] | 2 |
37 | T型鍵 | 1 |
38 | 等長雙頭螺柱B級[GBT901-1988][M10×130] | 1 |
39 | 等長雙頭螺柱B級[GBT901-1988][M10×100] | 2 |
40 | 六角頭螺栓全螺紋_C級[GBT5781-2000][M10×40] | 1 |
