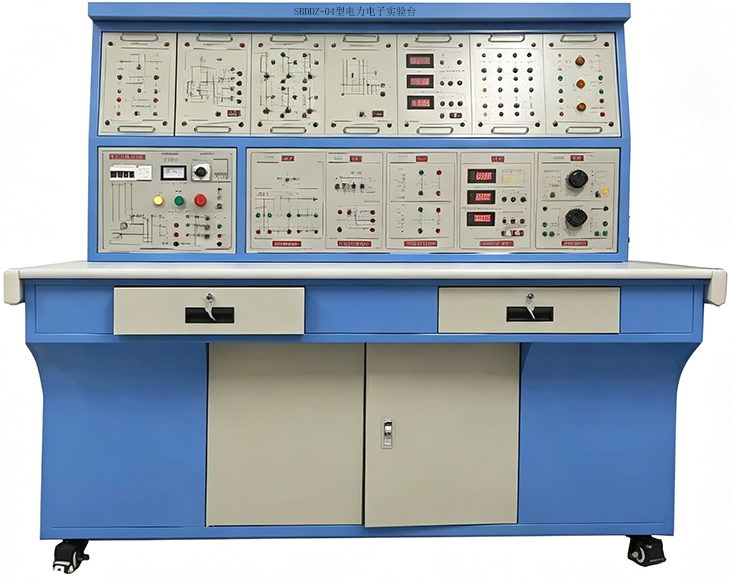

SBDDZ-04型電力電子實驗臺（帶故障考核功能）
一、概 述
電力電子實驗臺，電力電子變流技術教學實訓設備，電力電子技術實驗裝置是針對大中專院校開設的電力電子變流技術實訓大綱的要求而研制。主要實訓內容包括電力電子基礎知識、電力電子元件、典型電力電子電路、交直流電能的轉換等。
二、技術特點
1、安全性可靠：本裝置通過隔離變壓器供電，而且具有接地保護、漏電保護功能，安全性符合相關的國家標準，確保人身安全；根據不同實驗項目的特點，配備了兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
2、擴展性強：能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用掛件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。
3、直觀性強：實驗掛件采用分隔結構形式，正面為實驗原理圖和測試點，增強了學生對實驗內容的感性認識與理性認識；面板布置合理，接插線方便，學生可獨立操作實驗，有利于提高學生實際動手能力。
4、先進性強：實驗涉及了常用的四大類變流技術實驗，且多為廣泛應用的實用電路，但為教學方便，又不失其簡潔性；本裝置又從新器件高度來考慮，加入了新器件的特性實驗、新器件的驅動以及典型的新器件應用的現代電力電子技術實驗，讓學生對新器件有足夠的認識和了解，緊跟時代步伐。
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度為-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.裝置尺寸：約1650mm×700mm×1600mm。
四、實訓裝置基本裝備
實訓裝置由控制屏、實訓桌以及各個實訓組件構成
（一）控制屏：采用掛件式結構，結構緊湊、牢固、美觀大方，控制屏上層可掛實訓組件。
（二）實訓組件：
（三）實訓桌
實訓桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，造型美觀大方；設有抽屜、柜門，用于放置工具、存放掛件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌底部裝有四個帶剎車的萬向輪，和四個可固定的支撐腳。
（四）實訓連接線
根據不同實訓項目的特點，配備兩種不同的實訓聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實訓的安全及合理性。
五、實訓項目
1.器件層面：認識功率半導體實測晶閘管、IGBT、MOSFET的開通關斷特性；練習驅動電路調試，理解緩沖、過壓過流保護原理，看懂實際功率器件波形。
2.變流拓?fù)鋵?shí)操（最重要）
①整流AC DC：?jiǎn)蜗?三相半控、全控整流；有源逆變實驗，觀察移相角α變化對輸出電壓波形的影響。
②直流斬波DC DC：Buck降壓、Boost升壓、Buck Boost升降壓，PWM占空比和輸出電壓關系。
③逆變DC AC：?jiǎn)蜗唷⑷嗄孀?，直流逆變成交流?/span>
④交流調壓AC AC：?jiǎn)蜗唷⑷嗑чl管調壓電路，單相交流調功電路。
3.技能訓練、故障排查，設置脈沖丟失、器件損壞、斷線等故障；用萬用表+示波器查波形，鍛煉現場調試排錯能力。
六、電力電子實驗臺典型實驗清單
序號 | 編號 | 名 稱 | 數量 |
1 | PE-01 | 交流電源組件 | 1塊 |
2 | PE-02 | 同步變壓器組件 | 1塊 |
3 | PE-03 | 電抗器、變壓器組件 | 1塊 |
4 | PE-04 | 三相芯式變壓器組件 | 1塊 |
5 | PE-05 | 給定及電壓指示組件 | 1塊 |
6 | PE-06 | 可調電阻器（二） | 1塊 |
7 | PE-07 | 交流電參數表組件 | 1件 |
8 | PE-08 | 直流電參數表組件 | 1件 |
9 | PE-09 | 功率二極管組件 | 1件 |
10 | PE-10 | 晶閘管組件 | 1件 |
11 | PE-11 | 雙向晶閘管組件 | 1件 |
12 | PE-12 | 燈組負載 | 1件 |
13 | PE-13 | TCA785觸發電路組件 | 1件 |
14 | PE-14 | TC787觸發電路組件 | 1件 |
15 | PE-15 | GTR、MOSFET、IGBT組件 | 1件 |
16 | PE-16 | DC-DC直流斬波電路實訓 | 1件 |
17 | PE-17 | SPWM單相交直交逆變電路 | 1件 |
18 | PE-19 | 單相交流調功電路 | 1件 |
19 | PE-20 | MOSFET、IGBT驅動電路 | 1件 |
20 | PE-21 | 設故排故組件 | 1件 |
21 | DQ09 | 直流電機 | 1臺 |
22 | DQ11 | 三相線繞異步電機 | 1臺 |
1.晶閘管移相觸發電路實驗
2.單相、三相可控整流及有源逆變
3.Buck、Boost、Cuk直流斬波
4.IGBT/MOSFET驅動與特性測試
5.單相/三相交流調壓
6.直流電機調速系統
7.功率器件保護、緩沖電路實驗
8.三相異步電機交流調壓電路實驗
