1

一體化智能控制及教師示教主控臺

套

1

2

云智慧管理系統(實驗室預約管理模塊、數據分析、智慧小助手)

套

1

每個項目一套，電腦自備

36

測量儀器

SBD1102C數字示波器

臺

25

每臺一套

SBM8804臺式數字萬用表

臺

25

每臺一套

SBG1032任意波信號發生器

臺

25

每臺一套

SBP3033M直流穩壓電源

臺

25

每臺一套

4

實驗桌及儲存柜

張

25

5

測量儀器機柜（含電源管理模塊、刷卡器、漏電保護裝置等等），平臺采用一體化鑲嵌式設計，所有儀器儀表內嵌至機柜中

只

25

每臺一套

實驗套件

電工實驗套件

套

25

每臺一套

模電實驗套件

數電實驗套件

單片實驗套件

傳感器實驗?zāi)K

7

學生電腦（I3以上CPU/8G內存/240GB硬盤/主板支持HDMI）

臺

25

建議用戶自行采購

8

教師電腦(I5 8代以上CPU/8G內存/480GB以上SSD硬盤/主板支持HDMI

臺

1

建議用戶自行采購

9

電腦顯示屏

臺

25

建議用戶自行采購

10

服務器

臺

1

建議用戶自行采購

11

路由器

臺

1

建議用戶自行采購

12

交換機（24口）

臺

4

建議用戶自行采購

13

網線

米

根據項目現場布置情況確認

14

恒溫電烙鐵套裝

套

25

15

貨架

套

5

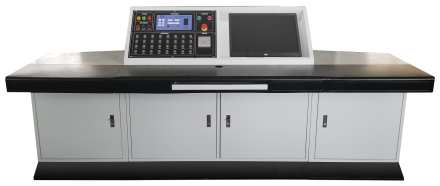

一體化智能控制及教師示教主控臺

一、產品概述：

該設備是根據實訓室教學管理的要求而設計開發的簡易型示教電源控制系統。系統采用半圓形設計。配有電源控制系統、多媒體教學系統、老師豪華椅子。

二、技術參數:

1.工作電源：三相五線  380V±5％ 50Hz

2.安全保護：漏電保護（動作電流≤50mA），過流保護

3.規格尺寸：2400×800×780mm

4.額定功率：<2KW

5.環境溫度：－10℃ ～40 ℃

6.相對濕度：<85%

7.設備重量：200Kg

三、產品結構:

1.桌身部分：鋼質噴塑,半圓形設計，琴型結構，符合人體學設計，柜體設計有標準19吋機架模式，可放置各種多媒體器材：功放、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。

2.桌面部分：采用優質鋼板經數控精加工成型，桌邊圓弧型設計，桌面敷設防靜電絕緣皮具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。

3.實訓屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色噴繪工藝，顏色協調、設計合理。設有電源控制系統、多媒體中控面板、嵌入式顯示器等布局科學操作方便。

（四）基本配置：

示教臺：240×75×75cm1臺

控制屏：120×48×33cm1臺

電腦：用戶自備1臺

多媒體中控：1臺

學生臺電源管理系統：1套

在線實驗室智能管理系統

1、在線預約功能

學生可通過微信公眾號查詢實驗室實時狀態以及資源配置，自主預約實驗時間以及實驗臺，預約成功后，通過微信推送的成功預約消息并取得數字鑰匙。學生可以在預約的時間到實驗室通過數字鑰匙進入實驗室，并在相對應號數的實驗操作臺進行身份識別后，進入實驗操作。

2、通過在線開放實驗室智能管理系統，實現實驗室設備、照明、空調、門禁等智能控制及遠程控制，具備漏電保護和過載保護、煙霧報警等功能，實現安全預警/報警功能，實現實驗室無人值守。

在線智慧實訓平臺

一、在線智慧實訓平臺功能要求：

要求采用先進的人工智能技術、物聯網技術、網絡通信技術和電子信息技術與軟件技術相結合，使其達到掃碼登陸、自動開啟、人臉身份識別、人員信息顯示、設備狀態自檢、儀器數據自動采集、可視化管理、智能電源管理、實驗題材自索、實驗結果在線統計、隨機組卷、在線考試、自動評分、數據自動上傳服務器等功能。

二、在線智慧實訓平臺結構要求：

采用組合式鋼架結構，底座采用4個重型萬向輪設計，可自由轉向滑動也可鎖死固定、結實、穩固，實驗臺面采用防靜電耐磨材料，要求防靜電、耐磨、防腐蝕、阻燃等，實驗臺背面采用設備架設計，1個輸入漏電保護開關、4個USB插座、1個以太網插座；配置21.5寸觸控顯示器以及人臉識別攝像頭；2層儀器設備層架、正面或支架側面具有4個五孔插座；電源和網絡輸入口在實驗平臺的左右下方各1套；實驗平臺頂端上支架配有：LED照明燈；在上支架角落位置配有攝像設備，可采集實驗過程。

三、智慧實訓管理軟件功能要求：

1、在線智慧實訓平臺基礎后臺管理要求如下：

1）課表自動控制

2）開放預約控制

3）控制策略

4）遠程控制

5）控制記錄查詢

6）狀態監測

7）平臺支持與教務系統進行對接

8）課程發布

9）臨時課程調整

10）課程刪除功能

11）課表查詢功能，可實時查看相關課程信息

12）學生能查詢個人的實踐記錄，管理人員可查詢?nèi)w學生的實驗記錄，包括時間、地點、課程等信息

13）支持當前實驗信息查看，包括：實踐課程、地點、上課時長及考勤等信息

14）學生實驗課程完成情況統計

15）實驗課考試結果統計

2、在線智慧實驗平臺電源管理要求：要求在線智慧實驗平臺具備智能電源管理，在學生掃碼后自動開啟設備電源，對應實驗臺自動開啟照明及設備電源，在實驗結束后或者無人情況下實驗臺自動關機。

3、登陸方式：實驗臺自動檢索設備運行狀態后，學生在通過人臉識別登錄，可進入實驗操作。（可選擇刷卡登錄/掃碼登錄/帳號登錄等登錄方式）

4、采用UI設計：采用扁平化的UI設計風格。這樣使得UI界面變得更加干凈整齊，使用起來格外簡潔，從而帶給用戶更加良好的操作體驗。工作臺開機后，自動進入全屏化展示。在經過短暫的儀器自檢之后，學生登錄進入答題闖關界面。界面功能區域劃分合理。界面構成要求:左邊儀器狀態展示區，左下方關卡選擇框，右邊及中部設計顯示/查看積分排行榜和難度闖關排行榜。在左下方，展示了當前的時間日期。設計AI小助手，能夠根據實驗操作情況顯示信息提示，外形活潑可愛，靈活可拖動，正常默認放在右下角。

5、可視化管理：要求實驗臺的攝像頭在學生實驗過程中，可不定時進行圖像拍照，記錄學生在線實驗過程情況。

6、人員信息顯示：要求實驗平臺能顯示在線實驗學生信息，如班級，姓名、學號等；

7、儀器數據自動采集：系統在學生實驗過程中會獲取儀器客觀數據，自動和正確答案比較，評判出結果。

8、實驗題材自索：實驗題材可以根據題干，知識點，課程名稱，章節，題目類型，狀態，難度，創建時間等，進行檢索。

9、實驗結果在線統計：實驗過程中，老師可以在總覽頁面去實時觀察學生的答題進度，在學生交卷以后可自動生成實驗報告，老師可以統一查看這批學生的實驗結果，并評閱。

10、隨機組卷：隨機組卷，輸入試卷名稱，類型，所屬課程，章節等等信息。再編寫題數和分?jǐn)?shù)，即可完成隨機選題。

11、在線考試、自動評分：在線考試自動評分與第八點實驗結果在線統計類似。他們的差異是考試中不統計分?jǐn)?shù)，不顯示答題對錯結果。

12、數據自動上傳服務器：系統采用BS架構在實驗操作過程中，對頁面的操作產生的數據實時自動上傳服務器。

13、查看任務可切換題目：學生在實驗中可點擊查看任務，去切換題目的索引，實現跳躍答題和查看原來答題的內容。

四、平臺硬件技術參數指標：

1、平臺監控攝像頭（選配）：

（1）像素：100萬像素

（2）分辨率/幀率：1280*720P(30幀)

（3）可視角度：120度廣角/2.8mm鏡頭

（4）夜視：支持，IR-CUT雙濾光片切換

（5）接口：USB2.0接口，支持USB3.0高速接口

（6）最佳拍攝范圍：0.02M-5M

（7）紅外補光：支持，2顆點陣850mm 90度紅外燈珠+1顆亮度傳感器

2、顯示器（用戶自購）

（1）尺寸：21.5英寸

（2）面板材料：2mm以上強化玻璃

（3）面板硬度：≥6H

（4）透光率：≥85%

（5）分辨率：1920*1080

（6）面板亮度：300 cd/m? (Typ.)

（7）對比度:3000:1 (Typ.) (透射)

（8）可視角度:89/89/89/89 (Typ.)(CR≥10 ) 最佳視角:全視角

3、主板配置：（用戶自購）

（1）CPU：I3

（2）內存: 8G

（3）硬盤：128G固態硬盤

（4）電源：300W靜音電源

（5）USB接口：8個

（6）RS232串口：8個

（7）以太網接口：2個

4、面板及外部接口（用戶自購）

（1）漏電保護開關：1個、10A/220V

（2）USB接口：4個

（3）以太網接口：1個

（4）5孔插座：4個

（5）電源輸入接口：2個

（6）輔助電源：功率：75W，電源輸入：85-264V，電源輸出：12V，輸出電流：≤6A

（7）交換機：8口千兆交換機

（8）電源輸入：220VAC

四、測量儀器配置

數字示波器指標參數：

1、帶寬實測不低于100MHz ，實時采樣率不低于1GSa/s，

2、通道數：不低于2個，時基范圍：2ns/div～1000s/div

3、存儲深度：不低于16M

4、XY模式支持三屏顯示，可同時看到李沙育圖形、XT模式的波形及相關測量參數。

5、不小于7英寸TFT（真彩色）液晶屏幕，分辨率不低于800 × 480 像素 ；

6、存儲波形不少于16組；具備U盤存儲功能；

7、可保存參考波形、CSV、圖片等多種數據格式。

8、具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；

9、支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；

10、內置6位硬件頻率計，可測量2Hz ~ 20MHz；

11、具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；

12、USB Device & Host接口；

13、不低于30種自動測量功能,能自定義測量菜單

14、具有波形截取功能，能與同品牌系列信號發生器無縫對接。

15、支持SCPI及LABVIEW通訊，提供免費的電腦軟件及編程開發的Demo，方便遠程控控儀器，支持進行二次開發。

數字臺式萬用表：

指標參數：

1、3.7寸高分辨率 TFT 液晶顯示屏；

2、4（1/2）位，最大讀數不少于54999；

3、各功能測量范圍不低于：直流電壓0.001mV~1000.0V，交流電壓0.01mV~750V，直流電流0.01uA~10A，交流電流0.01uA~10A，電阻0.01Ω~50MΩ，四線電阻0.01Ω~50KΩ，電容0.01nF~50mF，頻率、周期0.001Hz~60MHz，溫度- 50 ℃~400℃。

4、二極管測試電壓不低于3 V/1mA

5、★ 連續性測量不低于1000Ω，閾值可調。

6、★ 測量速度可調，適用更多檢測要求，最快測量速度不低于65rdgs/S；

7、★非機械結構切換功能，使產品更耐用。

8、具有四線測量電阻功能，可減少測試線帶來的誤差，從而提高測量精度。

9、真有效值交流電壓電流測量，測量非重復周期信號更加準確；

10、★支持雙顯示，可同時顯示測量電壓和頻率；

11、支持標準的SCPI控制命令，可通過RS232對萬用表進行遠程控制及數據的上傳；

12、多種測量功能：直流電壓、交流電壓、直流電流、交流電流、兩線電阻、四線電阻、電容測量、通斷、二極管測試、溫度測量、交流+頻率、大值、小值、平均值測量、相對值測量；

13、★萬用表數據記錄功能，可內部記錄數據，并通過計算機對記錄數據進行閱讀和數據處理。

信號發生器

指標參數：

1.30MHz最高輸出頻率，125MSa/s最高采樣率，雙通道獨立輸出；

2.14 bits垂直分辨率，100K點任意波形長度；

3.豐富的波形輸出：5種基本波形 正弦波、方波、鋸齒波、脈沖波、噪聲，內置sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、DC電壓等共計不小于150種；

4.正弦波：1μHz-30MHz，方波：1μHz ~ 15MHz，脈沖波：1μHz ~ 15MHz，鋸齒波：1μHz   ~ 1MHz，任意波：1μHz ~10MHz，噪聲波：20MHz (-3dB，典型值)；

5.輸出幅度：1mVpp ~ 20Vpp

6.豐富的調制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst

7.16種非易失數字任意波存儲功能

8.支持SCPI通信功能、labview 通信功能；

9.不低于3.5英寸液晶屏，參數設置一覽無遺；

可編程直流穩壓電源

指標參數：

1、★路獨立連續可調輸出，雙通道（0-30V，0-3A無級可調）獨立可調輸出 ，第三路（0-6V，0-3A無級可調）連續可調輸出，總功率不低于198W；、配置有智能型溫控風扇，保證電源長時間穩定輸出；

2、數據保存不低于10組，定時輸出設定不少于100組；

3、出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.1%   + 3 mA；

4、出色的負載調整，CV≤0.01% + 3 mV；CC≤0.01%   + 3 mA；

5、超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 3 mVpp；CC≤4   mArms；

6、高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；

7、設置精度電壓不低于0.03% +10 mV，電流不低于0.1% +8 mA

8、顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320，仿LED顯示方式，可同時顯示三路輸出信息；

9、豐富的接口：USB Host & USB device、RS-232、LAN口；支持SCPI通信，Labview通信，并提供數據編程手冊；用戶可自行通過USB口進行系統升級；

10、支持?jǐn)?shù)據記錄功能，可記錄10K組數據，可對輸出電壓、電流、功率情況進行記錄，并支持圖形與表格兩種顯示方式；

11、優秀的變壓器性能，整機重量大于9.8 kg；

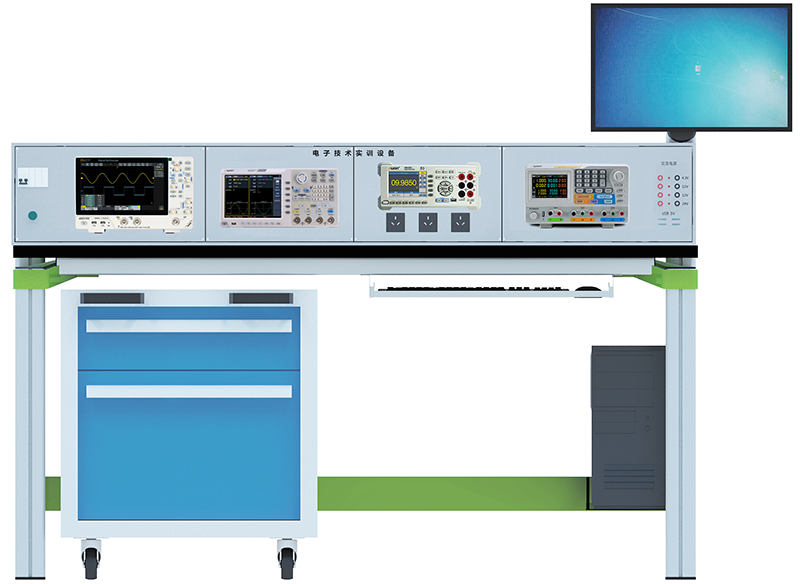

實訓桌

1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。

2.采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。

3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。

4.C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

存儲柜

采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，把手尺寸≥440x45x18mm，抽屜采用聯體鎖設計，底部配有4個1.5寸萬向帶剎車腳輪。

測量儀器機柜

（1）提供電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。

（2）實驗室智慧用電安全控制系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

電工實驗套件

一、套件名稱

1、電路基礎一

模塊提供7種常用電阻（功率不小于1W ）；7種實驗配套電容；4種常用二極管，包括整流二極管、檢波二極管、開關二極管、穩壓二極管；3種常用色環電感；兩路開關控制電路；NPN、PNP三極管各一個；2路電流方向不同的電流測試插孔；所有器件均配有測試插孔，既可以滿足常用元器件的測量實驗，又可以組合使用，完成配套的各種實驗以及各種創新實驗內容。

2、電路原理一

模塊上具有電源供電指示及供電單元、基爾霍夫定理、疊加原理、互易定理等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建，同時配有專用的電流插座，方便電流的測量。

3、電路原理二

模塊上具有電源供電指示及供電單元、戴維南定理、諾頓定理、電源等效變換、最大功率傳輸定理等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建，同時配有專用的電流插座，方便電流的測量。

4、動態電路一

模塊上具有電源供電指示及供電單元、R、L、C特性測試，一階動態響應，二階動態響應等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

5、動態電路二

模塊上具有電源供電指示及供電單元、RC串并聯選頻，RC單、雙T選頻網絡、RLC串聯諧振電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

6、有源濾波器

模塊上具有電源供電指示及供電單元、二階有源低通濾波器、二階有源高通濾波器、二階有源帶通濾波器、二階有源帶阻濾波器四個實驗，同時配有專用的測試環，方便波形的測量。

7、電壓電流表模塊

模塊上裝有一塊直流電壓表85C17 30V,一塊直流電流表85C17 1A.

二、實驗內容

實驗一　電位、電壓的測定及電路電位圖的繪制

實驗二　基爾霍夫定律的驗證

實驗三　疊加原理的驗證

實驗四　電壓源與電流源的等效變換

實驗五　戴維南定理和諾頓定理的驗證

實驗六    最大功率傳輸條件測定

實驗七　受控源VCVS、VCCS、CCVS、CCCS的實驗研究

實驗八　RC一階電路的響應測試

實驗九  二階動態電路響應的研究

實驗十　R、L、C元件阻抗特性的測定

實驗十一　RC選頻網絡特性測試

實驗十二　單雙T網絡頻率特性測試

實驗十三　R、L、C串聯諧振電路的研究

實驗十四　雙口網絡測試

實驗十五   負阻抗變換器

模擬電路實驗套件

一、套件名稱

1、晶體管放大電路一

模塊上具有電源供電指示及供電單元、晶體管放大單元模塊電路，可完成單管放大電路實驗、兩級放大電路實驗、負反饋放大電路實驗等試驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

2、晶體管放大電路二

模塊上具有電源供電指示及供電單元、差分放大電路、場效應管放大電路，可完成場效應管放大電路實驗以及差動放大器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

3、波形發生電路

模塊上具有電源供電指示及供電單元、波形發生電路，可完成RC正弦波振蕩器實驗、LC正弦波振蕩器等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

4、集成運放電路

模塊上具有電源供電指示及供電單元和集成功放放大電路實驗內容等，同時模塊還提供各種實驗中所需要的電阻、電容、二極管等常用元器件以滿足實驗需求。

5、功率放大電路

模塊上具有電源供電指示及供電單元、功率放大電路，可完成OTL功率放大電路、集成功率放大電路等實驗內容，實驗電路通過開關切換即可完成不同實驗電路的搭建。同時配有專用的波形測試環，方便波形的測量。

6、直流穩壓電源電路

模塊上具有電源供電指示及供電單元、整流電路、輸入濾波、輸出濾波、可調集成穩壓、二極管穩壓、晶體管串聯穩壓、晶閘管可控整流、固定集成穩壓電路，可完成各種穩壓電路實驗內容。

二、實驗內容

實驗一  常用電子儀器的使用

實驗二  單管放大電路的測量

實驗三　場效應管放大器

實驗四　負反饋放大器

實驗五　差動放大器

實驗六  集成運放基本運算電路

實驗七  集成運放比較器

實驗八  集成運算放大器的有源濾波器

實驗九  RC正弦波振蕩器

實驗十　LC正弦波振蕩器

實驗十一　低頻功率放大器（Ⅰ）─OTL 功率放大器

實驗十二　低頻功率放大器（Ⅱ）─集成功率放大器

實驗十三　集成穩壓器穩壓電源

實驗十四  串聯型晶體管穩壓電源

數字電路實驗套件

一、套件名稱

1、DIP拓展電路一

模板上具有電源供電指示及供電單元、2組14腳鎖緊插座，方便擴展使用各種數字芯片，拓展實訓內容。

2、DIP拓展電路二

模板上具有電源供電指示及供電單元、1組20腳鎖緊插座，軍品圓孔型直插式IC插座，方便擴展使用各種數字芯片，拓展實訓內容。

3、DIP拓展電路三

模板上具有電源供電指示及供電單元、2塊400孔面包板，提供16路單排插座轉鍍金臺階插座電路，方便擴展使用各種數字芯片，自由搭建實驗電路，拓展實訓內容。

4、邏輯電平輸出電路

模塊上具有電源供電指示及供電單元、2組TTL三態輸出電路單元（帶三色指示燈）、16路TTL電平輸出單元（帶三色指示燈）、16路帶驅動TTL電平指示單元（三色指示燈），提供實驗所需各種邏輯電平資源。

5、LED顯示電路模塊

模塊上具有電源供電指示及供電單元、共陰數碼管單元、共陽數碼管單元、8*8LED點陣單元，6組LED數碼管及配套驅動顯示單元，可在模塊上完成各種LED基礎顯示實驗及數字時鐘實驗。

6、數電選配芯片套件

提供1套實驗所需各種數字邏輯芯片，滿足常規數字電路實驗和學生自行創新實驗的需求。

二、實驗內容

實驗一  數字電路實驗基礎

實驗二  集成邏輯門電路的邏輯功能

實驗三  組合邏輯電路的分析

實驗四  數據選擇器

實驗五  小規模組合邏輯電路的設計

實驗六  中規模組合邏輯電路的設計

實驗七  觸發器

實驗八  同步時序邏輯電路的分析

實驗九  中規模集成時序邏輯器件的應用

實驗十  同步時序電路的設計

實驗十一  序列信號發生器

實驗十二  數字鐘

單片機練習模塊

一、模塊名稱

1、外部輸入電源支持DC9～24V，外擴DC5V電源接口。

2、模塊上包含89C51單片機的最小系統，使用DIP40鎖緊座、外擴所有IO引腳，配連接線，方便自由連接外部實驗?zāi)K；

3、復位電路：帶上電復位電路和4.3mm高度的小按鈕復位鍵；

4、開發板晶振：晶振設計可以方便更換；

5、八位單向鎖定開關、單路共陰數碼管電路、八位共陽LED指示燈電路、八位共陰LED指示燈電路、八路獨立金屬按鍵電路（體現軟件防抖/硬件防抖）、一路5V有源蜂鳴器驅動電路、一路觸摸按鍵電路、一路繼電器電路，控制口采用插孔式連接；

6、支持USB仿真，支持USB和ISP兩種下載模式，需配備下載軟件以及下載線；

7、模塊上布局合理美觀，需有明確電路圖指示圖案，使用中英文標注，方便基礎教學。至少4個地線U型針，便于示波器測量連接。

二、實驗內容

實驗一  P0口輸入輸出實驗

實驗二  步進電機正反轉實驗

實驗三  外部中斷實驗----脈沖計數

實驗四  秒時鐘發生器實驗

實驗五  PC機串口（USB）通信實驗

實驗六  靜態數碼管顯示實驗

實驗七  獨立鍵盤按鍵實驗

實驗八  觸摸按鍵實驗

實驗九  矩陣按鍵實驗

實驗十  電機轉速實驗

實驗十一  PWM發生器（音樂）實驗

實驗十二  蜂鳴器實驗

實驗十三  WDG（內部）實驗

實驗十四  繼電器實驗

實驗十五  16X16LED點陣顯示漢字實驗

實驗十六  溫濕度傳感器采集實驗

實驗十七  1602LCD漢字和圖片顯示實驗

實驗十八  交通燈實驗

實驗十九  數碼管動態顯示實驗

實驗二十  日歷顯示實驗

實驗二十一  花樣流水燈顯示實驗

傳感器模塊

一、傳感器模塊一套（包括：光電式傳感器、溫度式傳感器、壓阻式壓力傳感器及光電、溫度、壓阻式傳感器轉換電路）

二、傳感器實訓

1.光電式傳感器的轉速測量實驗

2.光電式傳感器的旋轉方向測量實驗

3.溫度傳感器及溫度控制實驗（AD590）

4.溫度傳感器溫度特性實驗（AD590）

5.壓阻式壓力傳感器的特性實驗

6.壓阻式壓力傳感器的差壓測量實驗*

帶*實驗為思考實驗

配套教學資源（共1套，購買10臺以下無此項配置）

一、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:

1、本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！

2、課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。

3、為了教學的統一性要求在線教育平臺與實訓裝置是同一個生產商！

4、在線教育開放平臺資源庫

★（1）《模擬電子技術》課程要包括：

1 .常用半導體器件

1.1 半導體的基本知識

1.2 二極管

1.3 三極管

1.4半導體器件的識別與檢測

2. 直流穩壓電源

2.1 整流電路

2.2 濾波電路

2.3 穩壓電路

3. 基本放大電路

3.1 放大電路的基本知識

3.2 基本共射極放大電路

3.3 分壓式偏置共射放大電路

3.4 共集電極放大電路

4. 功率放大電路（互補對稱功率放大電路）

5 .差動放大電路與集成運算放大器

6. 放大電路中的反饋

6.1 反饋的基本概念

6.2 負反饋對放大電路性能的影響

7 .集成運算放大器的應用

7.1 集成運放的應用基礎

7.2 集成運放的線性應用

8. 正弦波振蕩器

8.1 正弦波振蕩電路概述

8.2 RC 正弦波振蕩電路）。

★（2）《數字電子技術》課程要包括：

1.章數字電路基礎（邏輯函數的卡諾圖化簡法）

2.邏輯門（集成邏輯門電路）

3.電路集成觸發器 、

3.1 主從觸發器

3.2邊沿觸發器

3.3 CMOS 集成觸發器

4.時序邏電路

4.1時序邏輯電路的分析

4.2時序邏輯電路的分析

5.脈沖波形的產生與整形電路

5.1多諧振蕩器、5.2施密特觸發器

5.3.555 定時器及其應用）

★（3）《電子產品設計制作》課程要包括：項目一 智能電子時鐘（數碼管結構、共陽數碼管字形碼、共陰數碼管字形碼、電子時鐘效果演示），項目二   電子秤（稱重傳感器工作原理、電子秤效果演示），項目三 電子尋跡小車（電機驅動、電機調速、紅外尋跡原理、紅外避障原理、小車尋跡效果演示、小車避障效果演示、超聲波測距原理、小車前進后退轉彎調速）

★（4）《嵌入式技術應用》課程要包括：

教學項目 1（認識 STM32 固件庫、STM32 固件庫關鍵子目錄和文件、嵌入式系統、ARM Cortex-M3 處理器、STM32 系列處理器），

教學項目 2（認識 STM32 的 I/O 口、STM32 的GPIO初始化和輸入輸出庫函數、Cortex-M3 工作模式及狀態、Cortex-M3 寄存器組、Cortex-M3 特殊功能寄存器組、STM32 相關結構體、Cortex-M3 處理器結構、STM32 系統結構、STM32 時鐘配置），

教學項目 3（認識數碼管、數碼管靜態顯示電路硬件連接、認識Coretex-M3   存儲器、Cortex-M3 存儲器映射、STM32 存儲器映射、數碼管動態掃描顯示電路硬件連接、位帶區與位帶別名區、位帶操作）

教學項目 4（認識嵌入式應用技術與開發的核心板、GPIO 寄存器地址映射、端口復用使用、端口復用重映射、STM32 中斷通道、STM32 外部中斷、STM32 中斷優先級、STM32 外部中斷編程、）

教學項目 5（SBsTick 定時器、庫函數中的 SBsTick 相關函數、SBsTick 的關鍵函數編寫、認識 STM32 定時器、STM32 定時器與定時相關的寄存器、STM32 定時器相關的庫函數、STM32 的 PWM 輸出相關寄存器、STM32 的 PWM 輸出編程思路、STM32 的 PWM 輸出相關庫函數）

教學項目 6（串行通信基本知識、STM32 的USART 串口、STM32 串口的相關寄存器、STM32 串口相關函數、認識WIFI 通信模塊、認識 Zigbee 通信模塊、ZigBee 通信模塊使用）

教學項目 7（STM32 模數轉換簡介、STM32 的 ADC 結構STM32模數轉換相關寄存器、STM32 的 ADC 設置、ADC 相關的庫函數）

二、仿真教學軟件：

1、網絡版電工作業培訓教學軟件（安全用電）（網絡版、具有軟件著作權）

本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。

軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性價比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。

2、模擬電子技術仿真教學軟件（網絡版、具有軟件著作權）

軟件要求：本產品是依據教育部、人力資源和社會保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實驗實訓常開設的延時電路等共18個實驗實訓項目（詳見實訓項目）。每個項目根據實訓需要，設置了數量不等的實訓任務。例如單管放大項目設計了實訓目的、實訓器件、實訓電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到訓練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。

技術參數：

包含十八大實訓模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。

3、數字電子技術仿真教學軟件（網絡版、具有軟件著作權）

軟件要求：本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實驗實訓項目，每個項目根據實訓需要，設置了數量不等的實訓任務，以便操作者循序漸進地得到訓練。

本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。

技術參數：

包含七大實訓模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
