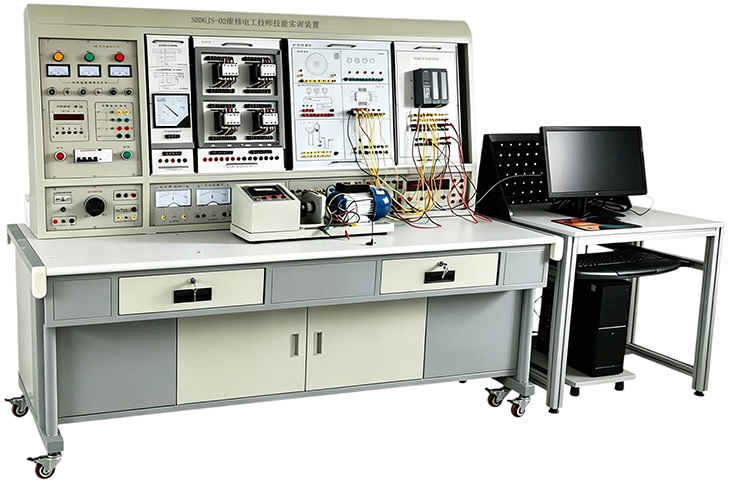

SBDGJS-02維修電工技師、高級技師技能實訓考核裝置
一、概述
維修電工技師、高級技師技能實訓考核裝置，PLC 綜合實訓臺（西門子 S7-200SMART+S7-1200三菱 FX5U 雙模塊，是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制實訓教學及技師技能鑒定考核。采用掛件結構，具有開關量、模擬量、變頻調速、控制對象、觸摸屏、總線通信等單元，能完成邏輯、模擬、過程、運動等的控制實訓教學。裝置設有電壓型和電流型漏電保護器，各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用安全可靠，同時控制屏還設有定時器兼報警記錄儀，記錄實訓考核時間及誤操作次數。
（圖片僅供參考、以實際配置為準）
二、技術指標
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重 量：100kg
5、外形尺寸：1700mm×700mm×1630mm
6、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準實訓裝置由控制屏、實訓桌、主機實訓組件、繼電接觸實訓組件、變頻器實訓模塊、實訓模塊、三相鼠籠異步電機等組成。
1.控制屏
2.交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制、同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
3.定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
4.直流電源、直流電壓/電流表、邏輯電平輸出及指示等直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、直流24V電源、信號轉換座若干。
5.模擬模塊掛箱
1、實訓桌臺尺寸：1700×700×1630mm；實訓柜可放置工具材料和實訓模塊。
2、電源控制屏 AC380V、220V電源各一組（提供2組三插AC200V插座）DC0～10V可調輸出；DC4～20mA可調輸出；
3、主機實訓掛件
（1） 200SMART，CPU SR40繼電器型數字量輸入24、數字量輸出16DC、共40點數字量I/O點；
4、主機實訓掛件
（2）S7-1200 CPU1214C AC/DC/RLY（AC/DC/RELAY）主機，集成數字量I/O（14路數字量輸入/10路數字量輸出/集成模擬量2路輸入）、以太網通信口；
5、主機實訓掛件
（3）FX5U-32MR 集成數字量I/O（16路數字量輸入/16路
6、三相異步電動機 三相380V/180W；轉速：1400r/min
7、網線 PLC主機與計算機之間的通訊；
8、下載線
9、編程軟件：西門子 SIMATIC PLC 編程軟件、三菱 MELSOFT PLC 編程軟件
10、PLC-1模塊：電機控制、多種液體自動混合、自動沖壓系統、自動售貨機
11、PLC-2模塊：自動送料裝車系統、天塔之光、交通信號燈自控和手控、水塔水位自動控制
12、PLC-3模塊：電鍍系統、電梯控制模型、自動洗衣機、五相步進電動機控制
13、PLC-4模塊：機械手控制、郵件分揀機、裝配流水線、自控軋鋼機
14、PLC-5模塊：自控成型機、加工中心刀具庫、搶答器、音樂噴泉
15、實訓指導書 《可編程控制器實訓指導書》
16、配套程序： 實驗內容的配套電子版程序
4.3繼電接觸實訓組件：提供交流接觸器3只、時間繼電器2只，中繼3只，以上器件所有端子均已引至面板上，完全由操作者自由布線，實訓特點明顯。
4.4變頻器實訓模塊：裝置采用三菱FR-A840-0.75K高性能變頻器，三相交流電380V供電，磁通電流控制免測速矢量控制，閉環矢量控制，閉環轉矩控制，節能控制模式；變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（2）PLC模擬控制應用實訓
1.電機控制
2.天塔之光
3.交通信號燈自控和手控
4.水塔水位自動控制
5.郵件分揀機
6.電梯控制模型
7.機械手控制
8.五相步進電動機控制
9.自控成型機
10.自控軋鋼機
11.多種液體自動混合
12.自動送料裝車系統
13.自動售貨機
14.自動洗衣機
15.電鍍系統
16.加工中心刀具庫
17.裝配流水線
18.沖壓機系統控制
19.步進電機
20.音樂噴泉
（3）繼電接觸控制實訓
1.三相異步電動機點動控制和自鎖控制
2.三相異步電動機Y/△換接啟動控制
3.三相異步電動機聯鎖正反轉控制
4.三相異步電動機延時正反轉控制
（4）變頻控制實訓
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控制
5.外部端子遙控控制
6.控制電機運行時間操作
7.控制電機正反轉運動控制
8.電壓/電流監視器信號輸出及顯示
9.瞬間停電變頻器參數設定
10外部模擬量（電壓/電流）變頻調速
11.基于變頻調速的RS485通信
12.基于三角波的變頻調速控制
13.三相異步電機的變頻調速
14.變頻恒壓供水模擬控制
15.刨床模擬控制（多段速選擇）MCGS組態監控
16.直線加減速控制及顯示
17.基于三角波的變頻調速控制實時曲線
18.三相異步電機的變頻調速實時曲線
19.三相異步電機變頻調速時電壓、電流、功率等測量
