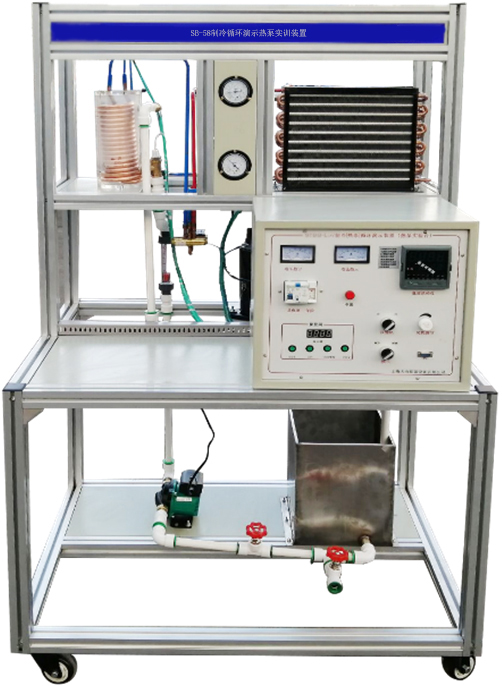

SB-58制冷循環演示熱泵實訓裝置
一、概述：
1、制冷循環演示熱泵實訓裝置適用于制冷、空氣調節、食品冷凍、家電等專業的教學。系統由壓縮機、蒸發器、冷凝器組成，蒸發器采用透明耐壓玻璃作殼體，可直接觀察到制冷劑的蒸發和冷凝現象，并通過進出水溫的變化可觀測制冷效果。
2、系統由一套風冷機組、一套冷水系統組成，通過實驗，可撐握風冷冷水系統的工作方式、組成特性和系統工況。
二、主要配置：
制冷循環演示熱泵實訓裝置由制冷系統、溫度測試、流量測量以及控制系統等組成。
1、溫度檢測：8路彩色液晶顯示，吸氣溫度、排氣溫度、冷凝溫度、節流入口溫度、蒸發器進溫度、進水溫度、出水溫度、室內環境溫度
2、可以測定吸氣壓力、排氣壓力
3、控制屏 采用不銹鋼結構底架，面板為雙層彩色噴塑結構，造型新穎，可 直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板；底部裝有四個帶剎車的萬向輪， 便于移動和固定。
2.交流控制單元 單相三線220V交流電源供電，經漏電流保護器控制總電源，動作電流30mA
3.制冷系統 125W壓縮機、風冷凝器、視液鏡、干燥過濾器、動節流閥、儲液器和石英玻璃冷水蒸發器；制冷劑：600A，循環水量：流量1噸，揚程9米，流量計：4-90L/h；
4.水箱：49×35×30cm；
5.外形尺寸：1000×700×1500mm 工作電壓：220V 功率：500W
6. 冷凝器、系統為風冷式冷凝器，與工業制冷冷凝器一致，
7. 水冷蒸發器、可觀察制冷工質在玻璃蒸發器中的蒸發過程，及壓縮機的工作現象。
8.★在蒸發器不同壓力下，實現壓縮機在不同制冷量的測試，具有壓縮機過冷/過熱自動調節
9.★改變了機械式節流裝置在實驗過程中難以調節和損壞,讓學生在實驗過程中學習電子控制的方法，操作調節方式，技術參數調整.
10.動畫模式:觸摸屏或軟件連接模式下：各自己顯示執泵或者制冷工作流程狀態，
15、雙向流量控制模塊：通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向控制系統，可實現雙向熱泵功能、冷庫控制，空用制冷機組，變頻機組、中央空調機組的的節能控制和流量自動調整。
★嵌入式觸摸屏主機：系統由顯示模塊、功能模塊、上們機軟件3部分組成，（出廠根據產品性能，廠家自主配置組合）嵌入式觸摸屏主機，采用觸摸屏控制,可直接進入系統調節，電壓5-36V/50HZ，帶開機語音功能，尺寸5寸，內存156M,電容式。
1）可顯示壓縮機排氣溫度、壓縮機吸氣溫度、蒸發器溫度、冷凝溫度。
2)上位機軟件同時在線同時監控系統的狀態（選配）。數碼管顯示器在線顯示開度、溫度以及故障代碼。數碼管顯示器在線顯示開度和溫度以及故障代碼.
3)曲線顯示：可顯示溫度實時曲線
4）具有上位機調節和手動調節功能
5)可自行制冷系統制冷劑流量設定最小開度。
*6）可以設定過熱度、自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保制冷/熱泵/冷庫/水機等狀態下的流量開度。
7)開度實時顯示：控制對象為最大 5000 開度設定。
8）軟件控制，能在線控制系統的溫度，讀取機組在最佳溫度系統制冷冷媒的流量開度數，調整制冷機組的過熱度，過冷度。該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。
9)可自動制冷系統中冷媒，如： R134A\R22\R410A 等其它冷媒。
10)手動4 路實時溫度顯示：控制器同時檢測系統的制冷多點溫度，來控制機組過冷/過熱度。
11）顯示界面上29 路參數控制參數設置/查詢：控制器內所有與控制相關的溫度參數、時間參數、控制參數、等29個參數都可以調整，以適應制冷/熱泵/冷庫/水機等設備。
12）4路用戶模擬環境數據入：在調試中通過軟件模擬設定，可模擬制冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個制冷機組的特點來設定的標準開度值。
13）F)多達 8 路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
14)過冷/熱度控制范圍：2-15 攝氏度。可自行設定制冷主機的過/冷、過熱度為設計提供數據。
15)手動設定溫度和開度可顯示查詢/設置：控制器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
16)手動設定調節功能：在機組開發和調試階段，可以通過控制器手動調節功能，取得有效的試驗數據。
四、實訓功能：
1、進行制冷循環過程演示，可觀察制冷工質的蒸發、
2、可演示制冷系統的常見故障
3、可演示水系統的循環原理
4、手動膨脹閥的使用
5、演示風機冷機組的工作工況
6、節流自動控制/手動控制
