SB-023DPLC可編程控制實訓設備
【PLC（可編程控制）實訓臺基本概況】
PLC可編程控制實訓設備，PLC可編程控制實訓考核裝置，可編程控制器（PLC）實訓室設備職業技術院校重要的職業技能課程教學實訓室，是電子信實驗實訓和機電工程實習實訓實訓室之一，PLC（可編程控制）實訓室主要承擔著可編程控制器原理及應用實驗課程及可編程控制器開發技術的實訓設計和畢業設計等教學任務。
【PLC可編程控制實訓設備實踐能力評價】
PLC可編程控制實訓設備，通過實驗，主要培養學生的PLC編程能力以及PLC的工業應用能力，在提高學生的設計能力，實踐能力，創新能力，分析問題與解決問題能力等方面進行了探索和實踐，同時將組態技術融入到教學實驗，并且提供了工業生產的實際模型，內容緊貼生產實際，深受學生歡迎，同時提高了學生的就業競爭力。
一、PLC可編程控制實訓考核設備概述
★ PLC可編程控制實訓考核裝置(工業鋁型材作為臺板)主要由：電氣安全保護模塊、電動機基本控制模塊、PLC控制模塊、變頻器調速模塊、觸摸屏模塊。
電源模塊：380V/220V/AC36V/DC24V.
配備西門子1200可編程控制器及變頻器，且能使用軟件進行編程，參數配置：
二、PLC可編程控制實訓考核設備外觀

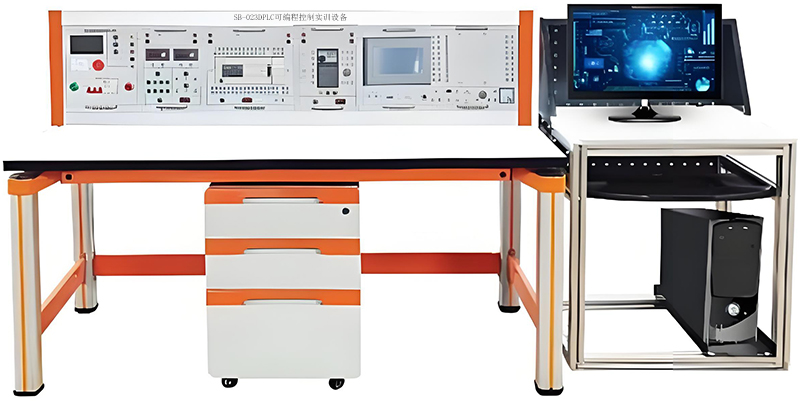

（圖片僅供參考、以實際配置為準）外形尺寸約：1600mm×700mm×1140mm
三、★可編程控制器：
l CPU: S7-1200 cpu1214c
l 輸入輸出類型：DC/DC/DC
l 點位要求：14輸入，10輸出
l 集成2AI
l 繼電器擴展模塊為：
l 8輸入，8輸出
通信方式：
l 以太網通訊，接口支持以下協議：TCP/IP；ISO/IP;
l Modbus RTU，USS，PPI
l RS232/485/422串口自由通信
四、★變頻器參數：
l 型號：匯川MD200S 功率范圍：0.4~15kW
l 額定輸入交流電壓·頻率：3 相 380~500V 50Hz/60Hz**11
l 交流電壓允許波動范圍：323~550V 50Hz/60Hz
l 頻率允許波動范圍：±5%
l 額定輸入電流(A)**8：SLD 5.4、LD 4.9、ND(初始設定) 3.7、HD 2.3
l 電源設備容量(kVA)**9：SLD 4.1、LD 3.7、ND(初始設定) 2.8、HD 1.7
l 其它規格
l 保護結構(IEC 60529)**10：封閉型(IP20)
l 冷卻方式：自冷
五、觸摸屏參數：
l 昆侖通泰TPC7072Gi 7寸
l 編程軟件MCGSPro
l 分辨率：800*480，
l 內存：256M存儲4G
l 接口485*2/232*1、網口*1
六、每臺設備主要元器件配置清單：
名稱 | 型號 | 數量 |
三相異步電機 | YS5624120W | 3臺 |
接觸器 | CJX2S-0910 36V | 2個 |
繼電器 | HH54P | 2個 |
按鈕 | LAY5 | 6個 |
帶鎖按鈕 | LAY5S | 6個 |
指示燈 | LD11-22D 36V | 18個 |
斷路器 | DZ47 | 1個 |
選擇開關 | LAY5-A | 3個 |
模擬單元模塊 |
| 1個 |
七、可實現的實驗功能：
1.基于PLC的點動控制
2.基于PLC的自鎖控制
3.基于PLC的點動和自鎖控制
4.基于PLC的正反轉控制
5.基于PLC的延時正反轉控制
6.基于PLC的Y/△轉換啟動控制
7.基于PLC的順序控制
8.基于PLC的單按鈕啟停控制
9.基于PLC的變頻器的正反轉實驗
10.基于PLC的變頻器的多段調速實驗
11.基于PLC通信的變頻器正反轉實驗
12.基于PLC通信的變頻器調速實驗
13.變頻器的參數設定與操作
14.變頻器的面板控制
15.變頻器的電位器控制
16.變頻器的電壓控制
17.變頻器的電流控制
18.變頻器的多段速度控制電動機
19.變頻器狀態信號顯示與采集
20.三相異步電動機的開環調速實驗
21.觸摸屏認知實驗
22.觸摸屏和PLC通信實驗
23.觸摸屏控制LED顯示
24.觸摸屏、PLC、變頻器的綜合實訓
25.自由組態實驗
