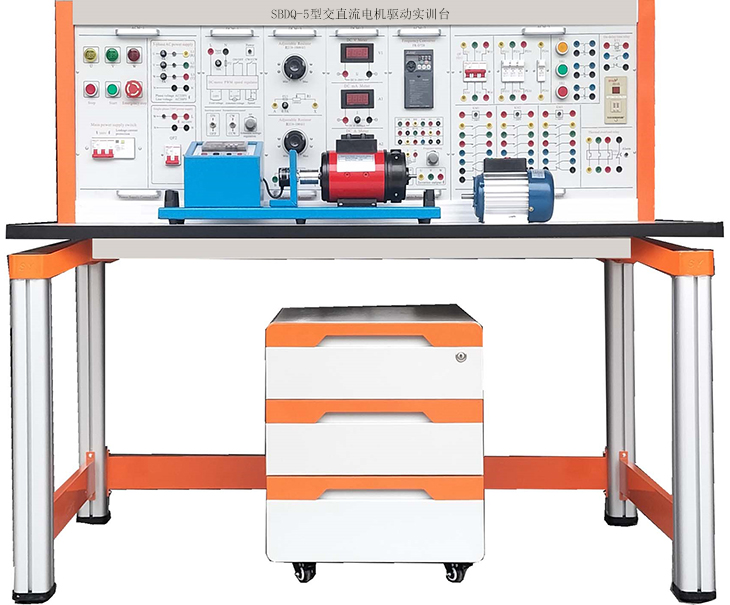

SBDQ-5型交直流電機驅動實訓臺

一、設備概述

交直流電機驅動實訓臺"電機驅動裝置綜合實訓臺"是綜合了目前我國各類院校"電機學"、"電機與拖動"、"電機控制"、及"微控制電機"等課程實驗大綱的要求。特別適用于高等院?，F(xiàn)有的電機、電氣技術實驗設備的更新改造，同時也為中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備，為教師或研究生開發新實驗或進行科學研究工作提供良好的實驗條件，該設備也適合新能源汽車專業的電機及驅動基礎實驗設備。

二、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3、裝置容量：＜1.5KVA

4、重量：200Kg

5、外形尺寸：1600×700×1300mm3

三、實驗項目

（一）直流電機實驗

1.直流電動機的啟動

2.直流電動機的調速

3.直流電動機的換向

（二）交流電機驅動實訓

1.變頻器功能參數設置與操作

2.外部端子點動控制

3.變頻器控制電機正反轉

4.變頻器無級調速

5.瞬時停電啟動控制

（三）交流電機實驗

1.交流電機特性實訓

2.三相異步電動機點動和自鎖控制線路

3.三相異步電動機的正反轉控制線路

4.三相異步電動機的Y-Δ啟動控制線路

四、裝置的配置介紹

1、ACM-1電源控制單元

(1) 交流電源

提供三相四線380V、單相220V交流電源各一組，由啟停開關控制輸出，并設有漏電保護和保險絲短路保護措施； 提供三只LED數字電壓表用來監控電網電壓，控制箱的供電由啟停開關控制。提供直流數字電壓表，直流數字電流表一只。

2、DQ09直流他（并）勵電動機1臺（Un=DC220V，IN=1.1A，PN=185W，n=1500RPM ，絕緣等級E ）

3、DQ10 三相鼠籠式異步電動機（（380V/Y，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

4、DCM-1 直流電機調速單元

提供直流200V（1A）勵磁電源輸出，直流電樞電源0~220V（6A）輸出,具有啟?？刂?，PWM電源調節，正反轉控制，輸出短路保護等功能。

5、DCM-2 直流電參數儀表單元

提供0-300V直流數字電壓表一只，直流0-2A數字電流表一只，直流0-2000mA數字毫安表一只。

6、DCM-3 可調電阻負載單元

提供900Ω/150W可調電阻一只，90Ω/150W可調電阻一只。

7、ACM-2 三相異步電機變頻調速系統

提供三菱FR-D720（0.4KW）變頻器1套，調速電位器1只。

8、ACM-3 繼電接觸控制箱

提供3相斷路器一只，交流接觸器3只，保險座4只，按鈕3只，熱過載1一只，時間繼電器一只。

9、ACM-4交流電參數表單元

提供3相多功能參數儀表一只。

10、DQ02 實訓桌

1）實驗桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂。

2）實驗桌桌面采用麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3）實驗儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；設有二個抽屜用于放置實驗導線和指導書等。

11、DQ03-1電機導軌、光電編碼器測速系統及智能數顯轉速表

包括光電編碼器測速系統及固定電機的鋼導軌等。導軌平整度好，加工精細，同心度好，互換性好，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求，轉速表采用數字轉速表，帶有設置參數功能。

12、護套結構連接線1套

根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電與弱電部分采用不同孔徑護套結構連接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。

五、交直流電機驅動實訓設備配置清單
