SB-DF102電動閥門控制安裝實訓裝置
電動閥門與控制系統實訓裝置主要用于自動化、過程控制等專業教學，幫助學習者掌握電動閥門的控制原理、流體系統的檢測與調節技術，通過實操完成系統組態、故障診斷、參數優化等技能訓練。
電動閥門與控制系統實訓裝置可模擬工業流體控制系統的運行場景，支持對電動閥門的開關控制、壓力/流量的檢測與調節、系統回路的搭建與調試等實訓項目，實現對工業過程控制技術的綜合實踐。

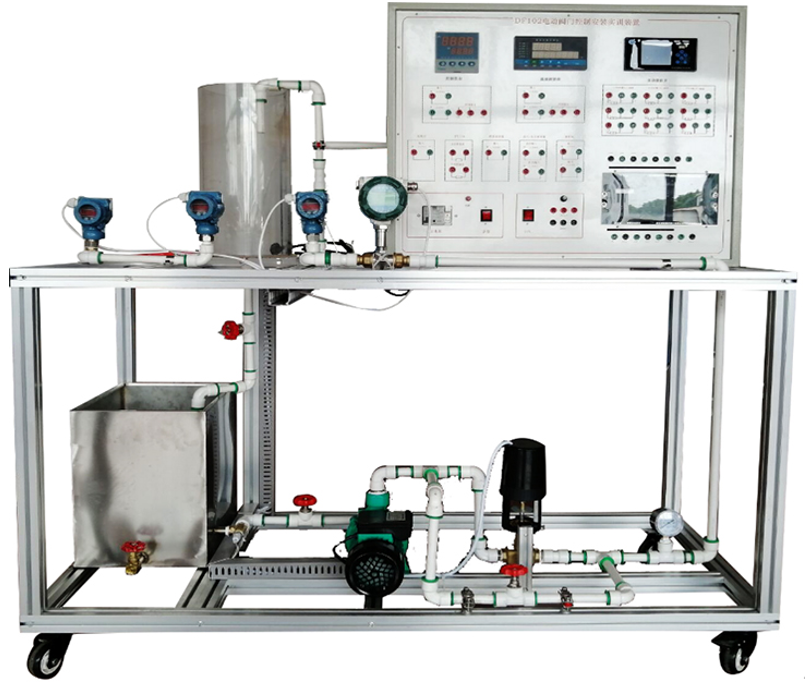

電動閥門與控制系統實訓裝置包含上層的控制操作臺（帶顯示屏、按鈕、指示燈、電路模塊）、多種傳感器（如壓力傳感器）、儲水罐；下層的水箱、水泵、電動閥門及各類管道閥門等，整體由帶滾輪的金屬框架支撐。
一、電動閥門控制安裝實訓設備構成：
1、位式調節
由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控制儀、無紙記錄儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入控制儀，與給定值比較以控制水位。給定值及控制回差等參數由位式調節控制儀設置。
2、PID調節
在使用過程中，可獨立實現P單獨調節設定,I的單獨調節設定，D的單獨調節設定單獨調節設定，數據流量準確
3、在儀表中PID控制中有P（比例）、I（積分）、D(微分)三個參數可以自己計算出來。
4、DDC控制：
由DDC通信軟件、水泵、儀表、電動調節閥、水位傳感器、分線器、DDC控制調節控制儀、上下水箱等組成。
在使用過程中，可獨立實現P（比例）單獨調節設定,I（積分）的單獨調節設定，D(微分)的單獨調節設定單獨調節設定，數據流量準確
5、上水箱中的水位由水位傳感器檢測信號，并把信號轉換成4-20 mmA的標準信號送至分線器 ，分線器把4-20 mmA的標準信號變成2路4-20 mmA的標準信號，其中一路進入PID控制儀，與給定值比較以控制水位。
實驗操作步驟：把下水箱的水充滿；
6、啟動水泵，檢查系統不得漏水； 置給定參數，本設備要小于一米,一般設置0.米左右（300mm左右）；調節模擬輸出排水量；調節供水壓力；等控制穩定后讀取儀表顯示的相關各個參數及液位計的數值，紀錄于事先設計的記錄表格中；
二、技術參數
儲存罐：30L
離心泵功耗：250W、大流量：150L/min、速度：2800min-
壓力傳感器：0...100mbar
控制閥DN20：4,0m?/4-20MA
尺寸和重量
長寬高：1500x700x1750mm
重量：約124Kg
三、功能
實用性強 控制器采用市場上廣泛應用的DDC控制器及相關繼電器、控制開關、指示燈、標準通信接口可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
可觀察到儀表、控制單元等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及DDC主機單元
DDC7501 主機參數：
1).電壓+24V
2).AI模擬量輸入輸出點：12個
3).AO模擬量輸出輸出點：5個
4).DI數字量輸入點：8個
5).DO數字量輸入點：8個
四、電動閥門控制安裝實訓臺配置表
序號 | 名稱 | 數量 |
1 | DDC7501 主機 | 1個 |
2 | DDC通信(網線) | 1條 |
3 | DDC通信軟件 | 1個 |
4 | 不銹鋼鋁框架 | 1個 |
5 | 智能調節儀 | 1個 |
6 | 無紙紀錄儀 | 1個 |
7 | 開關電源 | 1個 |
8 | 控制軟件 | 1個 |
9 | 水泵 | 1個 |
10 | 管道靜壓變送器 | 1個 |
11 | 流量計 | 1個 |
12 | 指針壓力表 | 1個 |
13 | PT100熱電阻 | 2個 |
14 | 電動調節閥：1套 | 1個 |
15 | 閥門：若干 | 1個 |
16 | 流量積算儀 | 1個 |
17 | 有機玻璃水箱 | 1個 |
18 | 儲水箱 | 1個 |
19 | 擴散硅壓力水位變送器 | 1個 |
20 | 電容式壓力變送器 | 1個 |
