SBDZG-01B電子產品裝調創新實訓考核裝置
一、 電子產品裝調考核設備概述
電子產品裝調創新實訓考核裝置以能力為本位，以就業為導向，緊密結合實際生產和職業崗位的技能要求，人性化的細節設計，引入工程系統設計概念，注重產品的通用性與升級性，使得設備整體簡潔大方，使用靈活方便，牢固耐用。
電子產品裝調創新實訓考核設備可完成中小型電子產品的裝配、調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。
二、 設備技術指標
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600mm×800mm×2000mm
4.整機功耗：≤1KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、 設備功能特點

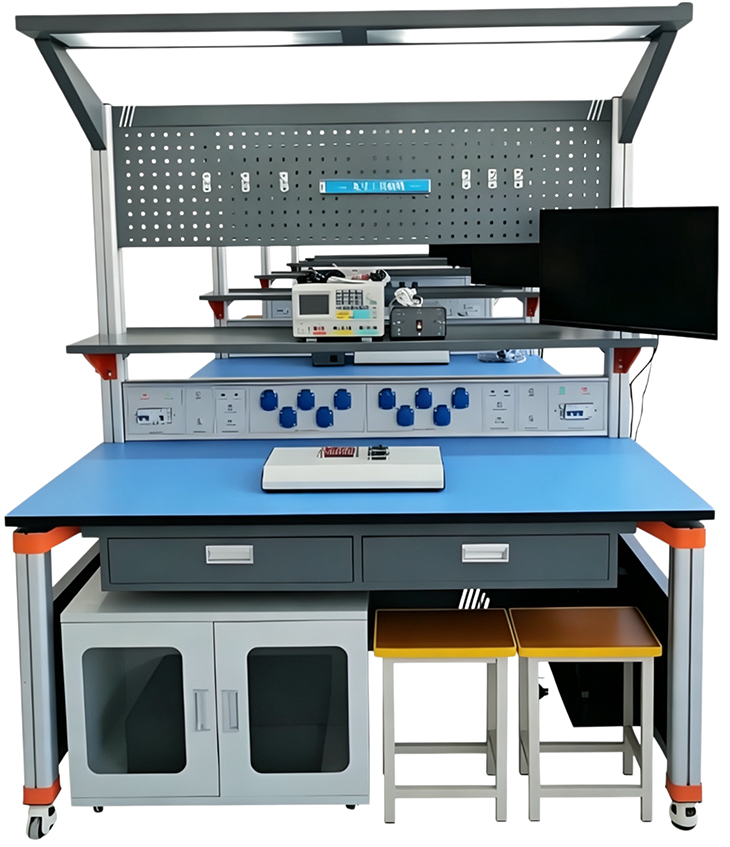

該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、儀器儀表、工具套件等組成。
1、工作臺：主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭固定安裝萬向輪，方便實驗臺挪動及擺放。整機既堅固耐用，美觀大方。
桌面采用25mm厚高密度纖維板，桌面直嵌無異味絕緣膠墊，絕緣截面封邊，桌面具有耐磨、抗靜電及易清潔等特點，桌面尺寸1600×800×25mm，桌面底部固定在40mm高度的鈑金襯板，鈑金襯板再與壓鑄構件固定支撐腳立柱型材，使實驗臺和桌面結合更加牢固。整體高度按人體工程學要求設計為800mm±20mm，滿足2名學生同時的操作空間。儀器臺面尺寸≥1500×340×25mm，采用3mm的鈑金固定主結構立柱，臺階高度285mm，傾斜防滑落設計，滿足擺方常用儀器的要求，也可以擺放電腦顯示器。
桌面下方裝有儲物抽屜和鍵盤托盤，抽屜尺寸≥650×360mm，鍵盤托盤≥640×360mm，可左右互換。采用靜音式滑軌，表面經純環氧樹脂塑粉高溫固化處理。桌底側梁可裝電腦主機托盤，可選左側或右側安裝。
2、實訓屏：安裝于儀器臺面下方，裝配有220V交流電源輸出12路：接口采用10A/250V五孔防水插座，分別位于實訓屏前面板和頂面板，由過載開關分2路控制。頂部電源可用作示波器、信號源、電腦主機等儀器使用。面板電源可做為電烙鐵、熱風焊臺、電源模塊工作電源等。
照明：在實訓臺頂部和儀器臺面下方，控制屏左右同時設置開關控制。
靜電手環報警器：內置防靜電設備報警器2路：實時監測操作人員的靜電設備佩戴情況及地線的接入大地情況,遇異常狀況立刻自動警報。
3、網孔工具掛板：二階桌面上方掛放網孔板，網孔大小10mm×10mm，網孔數大于等于35×9個，搭配6只100mm掛鉤，及磁吸條。
4、工具柜：不含輪尺寸 720mm×500mm×485mm（長×深×高），用優質冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，可放置實訓電路板、元器件、工具、耗材等。
5、可編程直流電源
1、★路獨立連續可調輸出，雙通道（0-30V，0-3A無級可調）獨立可調輸出 ，第三路（0-6V，0-3A無級可調）連續可調輸出，總功率不低于198W；、配置有智能型溫控風扇，保證電源長時間穩定輸出；
2、數據保存不低于10組，定時輸出設定不少于100組；
3、出色的電源調整率，CV≤0.01% + 3 mV；CC≤0.1% + 3 mA；
4、出色的負載調整，CV≤0.01% + 3 mV；CC≤0.01% + 3 mA；
5、超低噪聲和紋波(20Hz～20MHz)：CV≤300 μVrms / 3 mVpp；CC≤4 mArms；
6、高精度輸出分辨率，電壓輸出分辨率不低于1 mV；電流輸出分辨率不低于1 mA；
7、設置精度電壓不低于0.03% +10 mV，電流不低于0.1% +8 mA
8、顯示不低于4英寸高分辨率TFT液晶顯示，分辨率不低于480*320，仿LED顯示方式，可同時顯示三路輸出信息；
9、豐富的接口：USB Host & USB device、RS-232、LAN口；支持SCPI通信，Labview通信，并提供數據編程手冊；用戶可自行通過USB口進行系統升級；
10、支持數據記錄功能，可記錄10K組數據，可對輸出電壓、電流、功率情況進行記錄，并支持圖形與表格兩種顯示方式；
11、優秀的變壓器性能，整機重量大于9.8 kg；
6、函數信號發生器
1.30MHz最高輸出頻率，125MSa/s最高采樣率，雙通道獨立輸出；
2.14 bits垂直分辨率，100K點任意波形長度；
3.豐富的波形輸出：5種基本波形 正弦波、方波、鋸齒波、脈沖波、噪聲，內置sinc、指數上升、指數下降、心電圖、高斯、半正矢、洛侖茲、DC電壓等共計不小于150種；
4.正弦波：1μHz-30MHz，方波：1μHz ~ 15MHz，脈沖波：1μHz ~ 15MHz，鋸齒波：1μHz ~ 1MHz，任意波：1μHz ~10MHz，噪聲波：20MHz (-3dB，典型值)；
5.輸出幅度：1mVpp ~ 20Vpp。
6.豐富的調制功能：AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSB-AM、QPSK、SUM、Sweep、Burst
7.16種非易失數字任意波存儲功能。
8.支持SCPI通信功能、labview 通信功能；
9.內置200MHz硬件頻率計，100mHz~200MHz。
10.不低于3.5英寸液晶屏，參數設置一覽無遺；
7、數字示波器
1、★帶寬：100M，雙通道；
2、★實時采樣率：1G Sa/s。
3、★8寸高清液晶屏，分辨率不小于800*600，15*10網格顯示，波形顯示細膩（可選配觸摸屏）；
4、★存儲深度：不低于 80M點；
5、最大波形刷新率不低于70000次/秒；
6、★具有自動跟蹤測量功能，示波器可以持續跟蹤被測信號變化，自動調整觸發類型、電壓檔位、時基檔位到合適位置（無需手動干預），便以查看被測信號波形細節。（并非自動設置功能）
7、★兩個通道垂直檔位分別由兩個獨立的旋鈕控制，使操作更便捷。
8、具有電流測量功能，方便電壓、電流切換測量。
9、便捷的一鍵式設計，支持一鍵式打印和一鍵恢復出廠設置。
10、具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，方便二次開發，同時提供編程手冊。
11、★支持加、減、乘、除、開方、積分、微分、自定義數學運算及數字濾波等運算功能；
12、★配置FFT功能，支持分屏顯示功能，支持Hamming、Rectangle、Blackman、Kaiser、Bartlett 6種窗口模式，支持Vrms與dB切換。
13、具有COPY功能，可選擇原底色存儲，也可選擇純白底色存儲，方便教師及學生編輯文件時調用。
14、★通道菜單支持電壓/電流顯示切換，電流測量范圍不小于100.0mA/V ~ 1KA/V；
15、配置不少于38種自動測量項：峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數，F(xiàn)RF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面積、周期面積等；
16、具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）；可選配解碼功能；
17、★、內置鋰電池，13200mAH（選配），使用時間不小于4小時，方便戶外測試。同時可以浮地測量，直接觀察220V市電。
18、支持與信號發生器，電源，萬用表組建互聯網實驗室管理；
8、數字萬用表
1、5/6位測量精度
2、★標配真有效值、自動量程功能
3、★藍牙4.0無線傳輸，傳輸穩定，功耗低
4、★具有記錄儀功能，支持離線記錄。
5、★記錄圖表模式，分析變化趨勢
6、★手電筒功能，輕松應對黑暗環境
7、★支持安卓、蘋果、Windows系統
8、測量功能：直流電壓：0-1000V、交流電壓:0-750V、直流電流:0-20A、交流電流:0-20A、電阻:0-60MΩ、電容:0-60mF
9、具有頻率 、占空比、溫度等功能。
10、交流帶寬：(20 - 1000) Hz
11、支持NCV非接觸電壓感應
9、數字頻率計
1、頻率：100M-1GHz，最高分辯率：100Hz
2、具有頻率、周期、閘門、累積等測量功能。
3、最高靈敏度：20mV/rms
4、不低于8位高精度顯示。
5、閘門時間：0.01s-1s可調。
6、具有開機自檢功能。
10、電子維修工具
世達03720電子維修工具套裝22件套，包含微型螺絲批一字1.0*40,2.0*50MM十字 #000*40,#00*50MM，十字形螺絲批#0*75MM,#1*75MM,#2*100MM，-寧形螺絲批3.2*75MM，5*75MM，6*100MM，數顯測電筆220V，迷你尖嘴鉗5"，外熱式長壽電烙鐵30W，便攜式烙鐵支架，便攜式焊錫絲17G，全塑吸錫器，斜嘴鉗4"，塑柄美工刀9*80MM，防靜電手腕帶3M，尖頭鑷子125MM，防靜電手柄剝線鉗150MM，直柄防靜電刷子175MM。
四、電子產品裝調考核設備配置
序號 | 產品名稱 | 型號規格 | 數量 | 單位 | 備注 |
1 | 實訓桌 | 1600*800*1800mm | 1 | 張 |
|
2 | 電源臺 |
| 1 | 臺 |
|
3 | 工具柜 |
| 1 | 臺 |
|
4 | 方凳 |
| 2 | 張 |
|
5 | 程控電源 |
| 1 | 臺 |
|
6 | 函數發生器 |
| 1 | 臺 |
|
7 | 數字示波器 |
| 1 | 臺 |
|
8 | 數字萬用表 |
| 1 | 個 |
|
9 | 數字頻率計 |
| 1 | 臺 |
|
10 | 電子工具套裝 |
| 1 | 套 |
|
11 | 顯示器壁裝支架 |
| 1 | 只 | 選配 |
12 | 工作臺PC電腦 |
| 1 | 套 | 選配 |
13 | 配套資源庫 |
| 1 | 套 | 見附件 |
