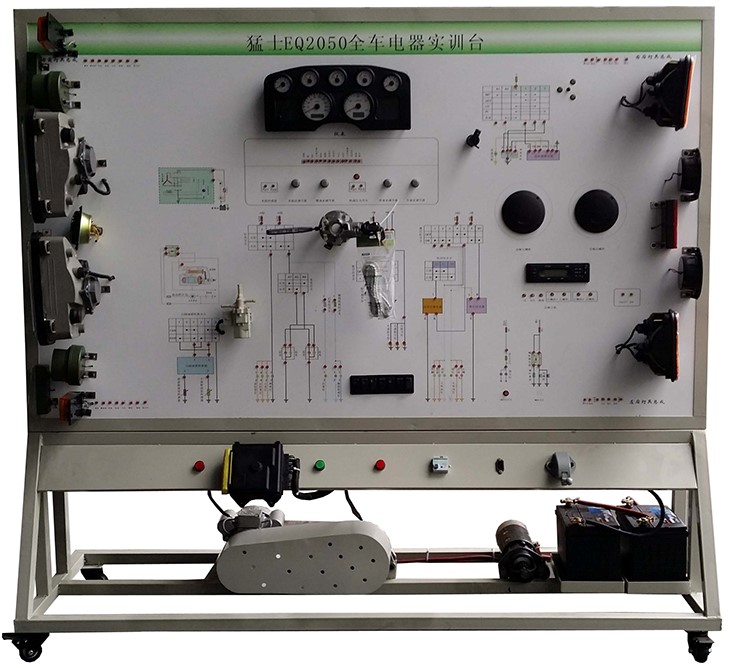

東風猛士2050全車電氣實驗臺

一、產品簡介

東風猛士2050全車電氣實驗臺為全新東風猛士2050電器基本型實訓臺。由移動臺架、示教面板二大部分組成。適用于車輛培訓機構對汽車電器系統構造與維修實訓教學，能夠滿足對汽車電器系統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易于維護。

二、基本配置

1、配備蓄電池、保險絲盒、啟動電機、交流接觸器等；

2、發電機、起動機、點火開關、喇叭、前霧燈、前照燈、轉向燈、防空燈、示寬燈、組合尾燈、牌照燈、組合儀表、燈光開關、雨刮馬達、噴水電機、音響系統等；

3、電器接線端子。

三、功能特點

1、展示功能：

把電器系統部件按原車基本位置順序排列，充分展示汽車燈光系統、照明系統、儀表系統、雨刮系統（雨刮馬達、噴水電機）、音響系統的組成結構。

2、動態運行功能：

在車身電器基礎上，配備各相關輔助控制裝置，可如原車一樣實際工作。在操縱實訓臺上的各種電器開關、按紐，真實演示汽車燈光系統、照明系統、儀表系統、雨刮系統、起動系統、充電系統、音響系統的工作過程。

3、接線實訓考核功能：

面板上每個電器元件線路終端裝有接線插頭，參考配套的電路圖或維修資料，與中間線束連接。鍛練學員識圖能力，適用于學員接線實訓和考核。

4、檢測功能：

實訓臺面板上安裝有檢測端子，可直接在面板上檢測電器系統各電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

5、臺式結構臺架，底架雙層結構。合理的工業造型，整體結構合理，安全系數高。

6、配備故障設置與考核。

7、根據教學內容進行分區，各功能區清晰明了。合理的工業造型，整體結構合理，安全系數高。

四、產品工藝

1、面板工藝和特點：測量面板采用5mm厚優質優質鋁塑面板作底板，堅固耐用，不易變形。面板配高清晰彩色噴繪電路圖。

2、面板柜使用優質歐標鋁材組裝拼接。面板柜與移動臺架為可分離結構，便于拆裝，造型美觀大方。

3、移動臺架采用優質歐標鋁材組裝拼接。移動腳輪帶鎖定裝置，方便移動和固定教學。金屬表面采用高溫噴塑處理，漆面堅固美觀。

五、規格參數

外形尺寸：2080×700×1900（長×寬×高mm）；

動力電源：220V交流電壓；

工作電壓：24V直流電壓；

工作溫度：-40℃～50℃；

重    量：180kg

六、實訓項目

汽車燈光照明系統檢測與維修

汽車儀表系統檢測與維修

汽車啟動系統檢測與維修

汽車充電系統檢測與維修

汽車雨刮系統檢測與維修

音響系統檢測與維修

電氣系統檢測與維修

系統工作電壓/電流診斷

七、配套資料

說明書、合格證、保修卡
