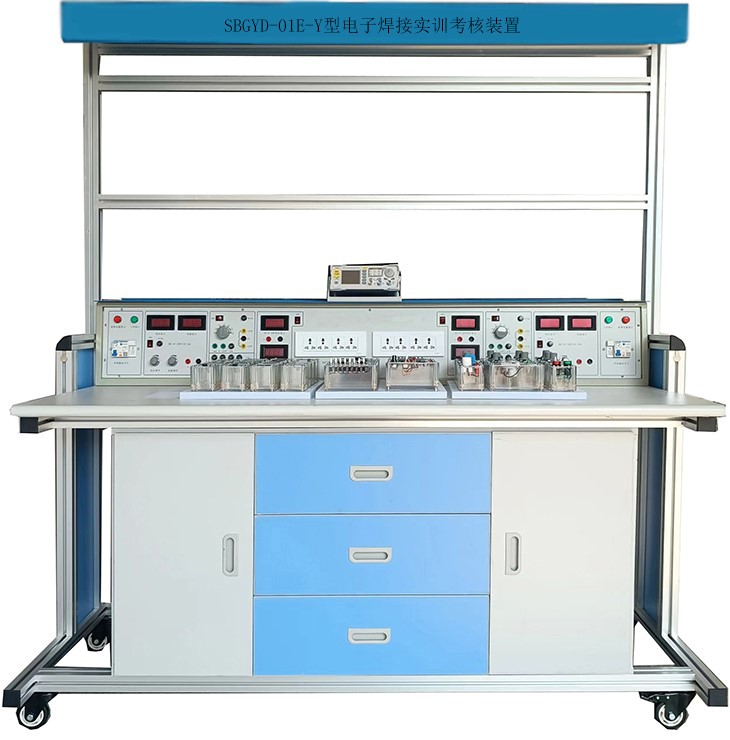

SBGYD-01E-Y型電子焊接實訓臺
一、概述
電子焊接實訓臺,電子焊接實訓室設備，電子產品裝配實訓臺面向機電一體化、電氣自動化、電子信息、智能制造等工科專業，承接《電子工藝基礎》《PCB設計與制作》《電子產品裝配實訓》等課程理實一體化教學，同時具備職業技能等級鑒定、技能競賽實操考核、創新電子套件裝配實訓功能。電子焊接實訓裝置，電子焊接實訓考核設備適配電子、機電類專業電子工藝教學與技能鑒定考核，配備防靜電焊接實訓工位、恒溫焊臺、電子測量?jī)x表、全套元器件耗材，可完成直插/貼片焊接、電子產品裝配、電路調試等實訓項目，配套仿真制版軟件，構建完整電子工藝教學鏈路；場地完善防靜電、防火、漏電防護安全體系，支持日常實訓、技能競賽、職業等級考核一體化使用。
（圖片僅供參考、以實際配置為準）
二、技術性能
1.輸入電源：兩相三線AC220V±10％ 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度<85％(25℃)
3.裝置容量：<300VA
4.外形尺寸：1600mm×750mm×1800mm。
三、產品功能與結構
電子焊接實訓設備主要由實訓臺、電源柜、數字示波器、檢測儀器、電子實訓焊接套件、工具套件等組成。
1.實訓臺
（1）實訓臺主要由實訓桌采用1.2mm厚40×40工業鋁型材拼裝制作、拼角處采用三角強力加強筋固定，確保桌架穩定不搖晃、臺面采用2.5mm高密度板厚，防火、防水、耐磨。桌架下部設計工具柜，用于放置工具、實訓套件電氣元件及資料等。臺面上鋪有綠色防靜電桌墊、防止桌面損壞。
（2）實訓面板（左右對稱、中間配備40孔220V插座），提供九路AC220V電源插座接口和固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功能?？烧{(diào)穩壓電源：?jiǎn)温?～30V/2A連續可調直流穩壓電源，數顯電流、電壓表，具有短路保護和自動恢復功能。
（3）鋁木框架為雙層結構。第一層用于擺放示波器、測量?jī)x表等。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有（照明設備）30W日光燈。
2.實驗凳 2張
（1）凳腿采用30×30×1.2mm 的方管；
（2）拉管采用 30×30×1.2mm 的方管；
（3）凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
（4）防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
3.數字示波器1臺
（1）110MHz帶寬，1GSa/s實時采樣率，雙通道；
（2）7英寸TFT（真彩色）液晶屏幕，65535色，分辨率不低于800×480像素；
（3）存儲波形不少于16組；具備U盤存儲功能；
（4）具有自動量程功能，支持水平，垂直、單波形/多波形跟蹤；
（5）探頭衰減倍數不少1X, 10X, 100X, 1000X，四種；
（6）幅度檔位2 mV/div～10V /div按1～2～5進制方式步進；
（7）支持光標測量，光標模式不少于電壓差（△V），時間差（△T），時間差&電壓差（△V），自動光標四種模式；
（8）內置6位硬件頻率計，可測量2Hz ~ 20MHz；
（9）具有電流測量功能，測量范圍：100.0mA/V ~ 1KA/V；
（10）USB Device & Host接口；
（11）具有30種自動測量功能（峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數、面積、周期面積；參數為中文顯示，便于學生理解）,能自定義測量菜單；
（12）支持LABVIEW通訊，支持二次開發；
（13）一鍵自動調整波形功能（垂直位置調整，水平時基調整，觸發位置調整）；
（14）多國語言選擇功能（中英俄德西）；
（15）雙顯示視窗放大功能，同時顯示主要波形和放大波形兩部分內容。
4.資源包配置(2套／臺)：
（1）電子報警器的焊接與調試
（2）電子門鈴電路的焊接與調試
（3）光控電路的焊接與調試
（4）光控電路開關的焊接與調試
（5）航標燈的焊接與調試
（6）家用臺燈調光電路的焊接與調試
（7）排風扇自動啟閉電路的焊接與調試
（8）閃光燈的焊接與調試
（9）溫控電路的焊接與調試
（10）音樂門鈴電路的焊接與調試
（11）六管超外差式調頻收音機的焊接與調試
（12）LED數字電子鐘的焊接與調試
（13）多路搶答器等實訓線路板的焊接與調試
5.儀器(每套設備配2個恒溫焊臺、2個支架放大鏡、2個數字式萬用表UT33B+、剝線鉗2把、尖嘴鉗2把、小十字螺絲刀2把、大十字螺絲刀2把、小一字螺絲刀2把、大一字螺絲刀2把、小鑷子2把、剪刀2把、焊錫絲2圈、吸錫器2把。)
