序號 | 品目名稱 | 包含模塊名稱 | 規格型號/技術指標 | 說明 |

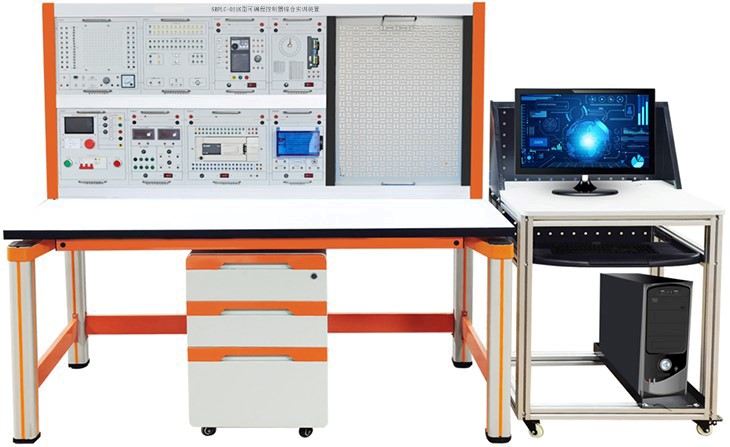

1 | PLC實驗臺 | 控制臺 | 1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz； |
|
2、電源輸出：有漏電型保護器、過載、短路保護裝置； |
|
3、三相四線380V輸出； |
|
4、～220V通過安全插座輸出； |
|
5、+24V/2A直流穩壓電源輸出； |
|
6、直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出； |
|
7、工作環境：溫度-10℃～+40℃，相對濕度＜85%(25℃)； |
|
8、安全保護：具有漏電壓、漏電流等保護裝置。 |
|
實驗桌 | 1、實訓桌：外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約750mm，桌面板下設支撐框架，截面尺寸為40×20mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面橘紅靜電噴涂工藝。桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動； 實訓桌圖示 鋁壓鑄框架連接構件圖示 2、實訓儲物柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。 3、電腦桌：鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 4、學生凳采用30×30×1.2mm 的方管； 5、拉管采用 30×30×1.2mm 的方管； 6、凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定； 4)防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色； |
|
主機模塊 | 集成式緊湊型模塊化可編程邏輯控制器（PLC）中央處理單元。性能要求： *程序工作內存：≥100KB； *數據存儲內存：≥4MB； *位操作指令執行時間：≤0.08μs，集成數字量I/O（8路以上開關量輸入，8路以上開關量輸出，1路以上模擬量輸入，1路以上模擬量輸出或配備擴展模擬量輸出模塊）、配備以太網通信口及現場總線接口，可連接觸摸屏、變頻器、WIFI模塊。 | (CPU1214C) |
變頻器實驗?zāi)K | 輸入電壓：三相380V-480V±10%，頻率 47-63Hz，控制方式：支持線性V/f、平方V/f及可編程多點V/f控制模式，功率≥0.37kW，含電位器/開關/保險絲等配套元件。 | (G120C) |
觸摸屏實驗掛件 | ≥7英寸彩色觸摸屏，配套下載線一條。 | TPC7052KT |
三相異步電動機 | 三相380V；功率≥180W；轉速≥1400r/min。 |
|
步進電機模塊 | 步距角≤1.8度，配備轉角指示盤或其他指示元件。在PLC控制下運行，可在觸摸屏及組態軟件中顯示及控制。 |
|
伺服電機模塊 | 永磁同步伺服電機及其配套設備。要求額定電壓≥220V，8位以上編碼器；配角度（或位移）指示。在PLC控制下運行，可在觸摸屏及組態軟件上顯示及控制。 |
|
WIFI模塊 | 實現PLC與工控機（或觸摸屏與手機／PLC與手機）之間的WIFI無線數據傳輸。 |
|
配套模組或模塊 | 配合其他模塊完成電源通斷、數據傳輸、程序運行顯示等功能，通常為各種按鈕、開關、電源線、數據線、指示燈、蜂鳴器等，以完成各項實驗。 |
|
開出實驗（配套實驗指導書） | 1.PLC基本指令實驗：利用實驗臺上配備的按鈕、開關、PLC輸入輸出位指示燈等設備驗證PLC的基本指令（如位指令、比較指令、傳送指令、定時器與計數器指令等）。 | 含配套編程軟件（完整安裝包）及實驗項目程序代碼（梯形圖）；實驗指導書須有原理圖、接線圖或接線表、詳細操作步驟等。 |
2.PLC高級指令實驗：利用實驗臺上配備的按鈕、開關、PLC輸入輸出位指示燈等設備驗證與調試高級指令（如程序控制、中斷、脈沖、通信等指令）。 |
|
3.電動機控制實驗：完成電動機啟動、制動、正反轉控制實驗。 |
|
4.步進電機控制實驗；利用PLC實現對步進電機的定量旋轉控制；并顯示在觸摸屏及上位機組態軟件中。 |
|
5.伺服電機控制實驗：與PLC配套完成對伺服電機的轉速檢測與控制，并顯示在觸摸屏及上位機組態軟件中。 |
|
6. 組態軟件與觸摸屏編程：學習與驗證WinCC組態軟件與觸摸屏的編程方法，主要知識點包括但不限于數據顯示與輸入輸出，按鈕、指示組件等的使用與編程，PC機與PLC、觸摸屏與PLC的通信與數據傳輸?shù)取?/span> |
|
7.模擬量數據采集與控制實驗：實現模擬量數據采集與控制量輸出，并通過觸摸屏、工控機組態軟件等進行顯示。 |
|
8.變頻器控制實驗：實現對變頻器的多種變頻控制（如分段式變頻、連續變頻等）。 |
|
9.以太網通信實驗：多臺工控機與PLC、觸摸屏組建以太網，實現三者之間數據通信。 |
|
10.WIFI網絡通信實驗：PLC、觸摸屏、工控機通過WIFI網絡實現數據傳輸。 |
|
11. 恒壓供水系統模擬實驗：利用PLC、觸摸屏、變頻器、水壓傳感器或水位傳感器（水位可模擬）等組建恒壓變頻供水系統（部分信號或設備可進行模擬處理）。 |
|
