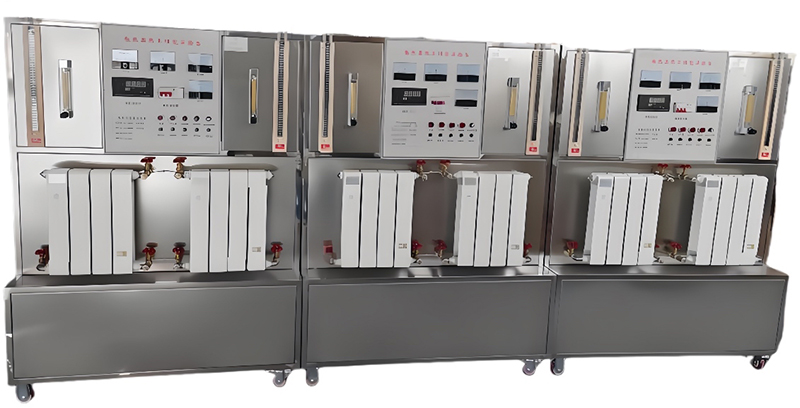

SB－536A散熱器熱工性能綜合實驗臺

散熱器熱工性能綜合實驗臺由安裝散熱器的密閉小室、冷卻系統、熱媒系統、稱重裝置和控制系統等組成。采暖散熱器性能試驗檢測系統，《采暖散熱器散熱量測定方法》開發制作，用于檢測采暖散熱器散熱量等熱工性能。

一、散熱器熱工性能實驗臺技術指標:

1.裝置工作環境:常溫、常壓下運行，實驗室保持通風干燥。

2.供水溫度:≤90℃ 。

3.工.作:電源:AC220V±10%、50Hz，單相三線制，功率5000W。安全保護:具有接地保護、漏電保護、過流保護。

4.電源線路及控制線的安裝:須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃白熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。

5.裝置外形尺寸:1200×500×1900mm。

二、散熱器熱工性能實驗臺主要配置及參數:

1.電加熱器:3個，U型加熱棒，功率1.5kW。

2.加熱水箱: 304不銹鋼，容積約15L。

3.恒i溫水箱: 304不銹鋼，尺寸為800×430×400mm，容積約138L。

4.熱水循環水泵:電壓:220V，頻率:50HZ，輸入功率 150W，最大流量:1.Om3/h，額定流量:0.5m3/h，最大揚程17m，額定揚程:15m，額定轉速:2800r/min，絕緣等級:E級。

5.轉子流量計: 2個，流量范圍16~~ 16OL/h，20℃。

6.水位計、304不銹鋼流量調節閥。

7.U型壓差計: 2個，測量范圍-2500~2500pa，精度10pa。

8.散熱器:鋼制三柱散熱器，換熱面積3.2m2。二柱散熱器:換熱面積2.6m2。

9.溫度傳感器:PT100熱電阻,測量范圍-200~420℃，分辨率0.1℃。

10.溫度控制儀:AC180-240V，50HL，電源功耗:≤5W，分辨率:1℃，PID調節控溫，K型熱電偶溫度輸入，精度士0.2℃，高精度PID調壓模塊電路。

11.溫度變送器:分辨率0.1℃。

12.電流數顯表:三相智能數顯表，AC1A，5A。DCA-20mA，電壓.AC100V，220V，380V，660V。DC75mV，精度等級:士0.5P'S±1個字，電源與輸入為AC2kv/lmin，絕緣電阻≥100M9 。

13.萬能信號輸入數顯巡檢儀:萬能分度號輸入，8~16通道可選擇，測量范圍:4-20mA/O - 1000，AC220V /50Hz，精度:0.5%。

14.電源控制系統:漏電保護器（德力西)、帶燈自鎖按鈕開關（正泰）等組成，控制箱面板采用鋁質凹字技術制作。

15.管路:304不銹鋼編織軟管付管。

16.304不銹鋼安裝控制柜（30X30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

三、散熱器熱工性能綜合實驗臺主要配置：
