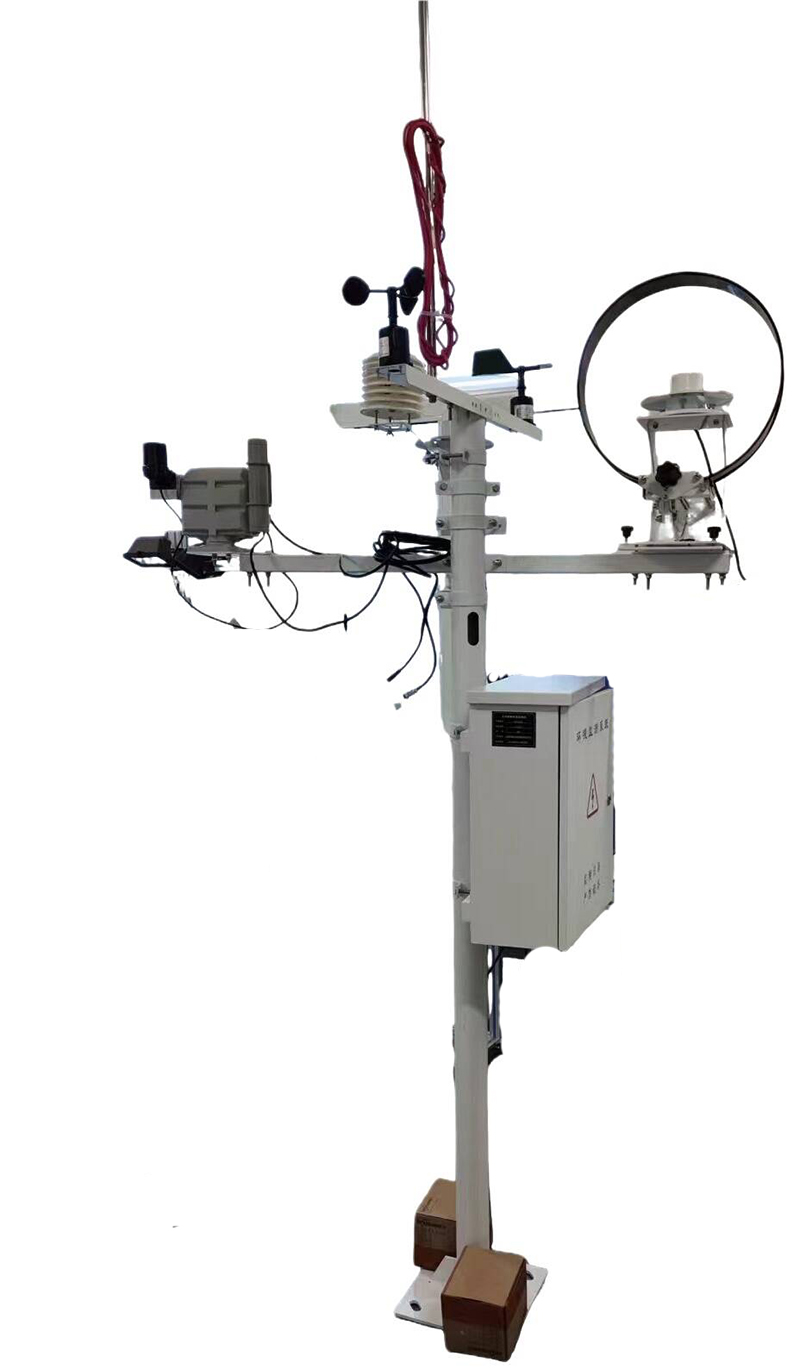

SBXNY-QXZ分布式光伏氣象站
分布式光伏氣象站適合高等院校：如能源與動力工程、電氣工程及其自動化、氣象學等專業，可利用分布式光伏氣象站開展《太陽能光伏發電技術》《新能源氣象學》等課程的教學與實踐，幫助學生掌握氣象數據與光伏發電的關聯分析，培養科研與實踐能力。例如蘭州交通大學新能源與動力工程學院的光伏發電站系統測試與仿真實驗室，就借助相關氣象站系統承擔教學任務。
? 職業院校：高職、中職的新能源相關專業，如光伏發電技術與應用、新能源汽車技術等，可通過該設備讓學生熟悉氣象站的操作與數據采集分析，為從事光伏電站運維等工作奠定基礎。
? 技工學校：適合電工、新能源技術等專業的技能培訓，使學生具備光伏電站氣象監測設備的安裝、調試和維護能力，提升就業競爭力。
? 職業培訓學校：可開展光伏電站運維工程師、光伏系統安裝調試員等培訓班，利用分布式光伏氣象站進行實際操作培訓，為社會輸送專業人才。
? 企業內部培訓部門：光伏電站投資、建設、運維企業以及電力企業等，可用于對員工進行技能提升培訓，讓員工掌握氣象站的原理、操作和數據分析，以便更好地進行電站的運行管理和故障排除。
? 科研機構：如相關氣象科研機構、新能源技術研發機構等，可借助分布式光伏氣象站進行氣象數據與光伏發電相關性研究、新型光伏技術研發等科研項目，同時也可用于培養科研人員的實踐能力。
一、監測范圍
可監測的氣象數據有：環境溫度、環境濕度、風速、風向、大氣壓力、傾斜太陽總輻射、水平太陽總輻射、水平太陽直接輻射、水平太陽散射輻射、反照率輻射、背板溫度、峰值日照時數等多種氣象數據。具有性能穩定。
二、設備參數
供電:DC12V
輸出:RS485 MODBUS RTU 協議
供電方式:太陽能供電/DC12V/AC220V/UPS
波特率:4800-115200 默認波特率：9600
工作溫度：-40°C?+70°C
存儲溫度：-40°C~+80°C
工作濕度：0~100%RH
防護等級：IP65
承載形式：固定支架 2m
三、可測量內容及應用
風速、風向、平均風速、溫度、濕度、氣壓、光電總輻射、日照時數、組件溫度。
1.太陽能光伏發電、太陽能資源評估
2.太陽能系統監控、大氣能量平衡研究
3.衛星反演得到的太陽輻射數據校準和驗證
4.熱應力研究、熱交換研究、氣候變化研究
5.電站初期光資源預估處理，營收評估
四、符合標準
《氣象儀器及觀測方法指南》世界氣象組織（WMO）儀器和觀測方法委員會（CIMO）及 IEC（國際電工技術委員會）國家電網公司企標 Q/GDW 617-2011《光伏電站接入電網技術規定》國家電網公司企標 Q/GDW 618-2011《光伏電站接入電網測試規程》《QX/T61-2007 地面氣象觀測規范》《QX/T-2000II 自動氣象站行業標準》《QX/T74-2007 風電場氣象觀測及資料審核、訂正技術規范》
五、傳感器參數
傳感器名稱 | 測量范圍 | 準確度 | 分辨率 |
風速 | 0~60m/s | ±0.2m/s | 0.01m/s |
風向 | 0-360℃ | ±1℃ | 0.1℃ |
平均風速 | 0-60m/s | ±0.2m/s | 0.01m/s |
環境溫度 | -40-80℃ | ±0.3℃ | 0.01℃ |
環境濕度 | 0-100%RH | ±3%RH（20%~80%） | 0.01%RH |
氣壓 | 300-1100hpa | ±0.25% | 0.1hpa |
組件溫度 | -50-100℃ | ±0.5℃ | 0.1℃ |
光電總輻射 | 0-2000W/㎡ | ＜±3% | 1W/㎡ |
熱電總輻射 | 0-2000W/㎡ | ＜±3.1% | 1W/㎡ |
日照時數 | 0-6500h | ＜0.2h | 0.1h |
熱電總輻射日累計 | 0-65535W.h/m2 | --- | 1W.h/m2 |
熱電總輻射總累計 | 0-4000000000W.h/m2 | --- | 1W.h/m2 |
