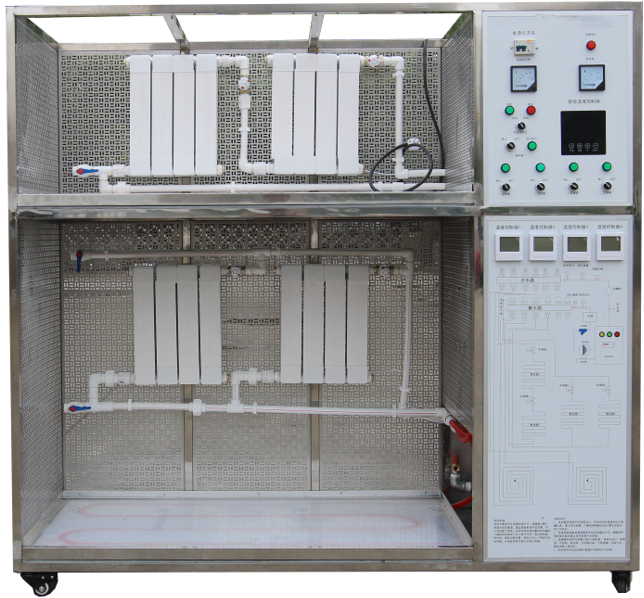

SBHMH-02供熱計量小型模擬實驗裝置
一、功能要求
（1）了解供暖熱計量系統的結構與不同管路形式。
（2）用熱量表直接測定用戶散熱設備的熱量。
（3）熱力工況調節實驗。
二、技術指標要求
（1）工作電源：AC220V、50Hz，三相四線制，功率≥3.5KW。安全保護：具有接地保護、漏電保護、過流保護。
（2）加熱水箱：容積≥40L，加熱功率≥3.0KW。
（3）循環熱水泵參數： 流量：≥20L/min ，揚程：≥12m，功率：≥120W。流量計范圍：16-160L/h。
（4）散熱器：應采用鋁合金制散熱片。
（5）測量系統應配有智能溫度控制儀表，高精度PID調壓模塊電路。
（6）供熱輔助設備：由自力式壓差控制閥、恒溫控制閥和自動排氣閥等設備組成。
（7）電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準。
（8）外形為可移動支架，帶雙剎車輪。
（9）供水方式：三組下供下回
三.、配置
1、裝置三組下供下回用戶布置方式。
2、系統應配備電熱水鍋爐、供熱管道和散熱片，并設有膨脹水箱、循環水泵、自力式壓差控制閥、恒溫控制閥、自動排氣閥、熱量表和等設備。
四、配置清單
序號 | 物品名稱 | 說明 | 數量 | 單位 |
1 | 實訓平臺框架 | 2000MM*600*2000MM 材料：不銹鋼+網孔板/1.5MM帶四輪子，可移動 | 1 | 套 |
2 | 電熱水鍋爐加熱器 | 220V/3KW 不銹鋼/2蕊單管 | 1 | 套 |
3 | 水泵 | 220/0.37KW 熱水渦旋式 | 1 | 套 |
4 | 膨脹水箱 | 300*400*300mm不銹鋼 | 1 | 套 |
5 | 熱量計量表 | DN15 黃銅，帶2路溫度傳感器測量供熱系統供熱量，電壓DC24V | 1 | 套 |
6 | 散熱器 | 0.3平方鋁合金，中心高度：400MM*400MM | 6 | 套 |
7 | 系統供水管路系統 | PVC 接口DN15、含彎頭、直接、三通等 | 30 | 米 |
8 | 閥門 | DN15 黃銅 | 8 | 個 |
9 | 控制箱 | 板金噴繪，面板含供熱流程圖，內含交流控制電源、開關電源、中間繼電器、按鈕、指示 | 1 | 套 |
10 | 液晶儀表 | 多功能表，可顯示電流電壓，功率、功率因素、有功功率、無功功率/220V/50HZ | 1 | 套 |
11 | 溫度控制器 | 供暖控制器，液晶面板，溫度計0-50度控制，精度0.1 | 6 | 套 |
12 | 電線、電纜、開關 | 國標 | 1 | 批 |
13 | 自力式壓差控制閥 | 材料：黃銅的、接口DN15，自動控制進水壓力0.6MP | 3 | 套 |
14 | 溫度傳感器 | 10K3095N/4M | 8 | 只 |
15 | 排氣閥 | 材料：黃銅的、接口DN15 | 1 | 套 |
16 | 壓力表 | 0.6KG接口DN15 | 2 | 套 |
17 | 5寸液晶溫度測量單元 | 8路同時液晶顯示，可測量總水溫度，總出水溫度，6路用戶出水溫度，220V/50HZ | 1 | 套 |
18 | 流量計范圍 | 16-160L/h，玻璃轉子式0.6MP，直觀 | 1 | 套 |
