SB-M6315制冷系統故障培訓模擬器教育空調培訓設備
一、設備概述

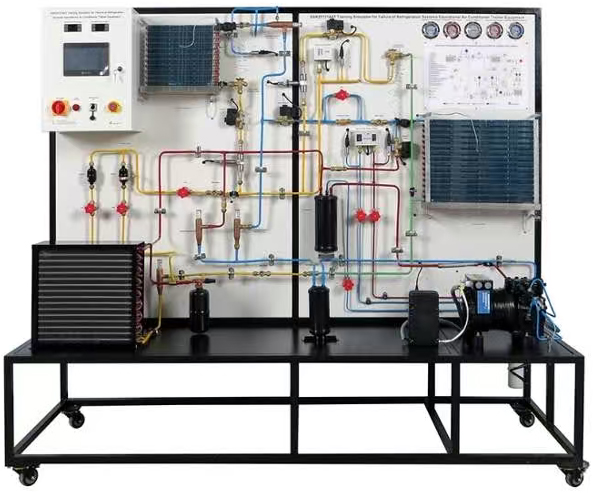

制冷系統故障培訓模擬器教育空調培訓設備,制冷系統故障培訓模擬器是空調培訓設備中的一類，主要用于幫助學員掌握制冷系統的工作原理、故障診斷及維修技能。
制冷系統故障培訓模擬器教育空調培訓設備根據職業教育課程改革要求設計，針對變頻空調的電氣控制、制冷系統、故障診斷等特點進行研發。設備采用真實的格力制冷機組，集制冷系統、電氣控制系統、故障模擬系統于一體，能強化學生對變頻空調系統管路的安裝與維修等綜合職業能力。
1、制冷系統故障培訓模擬器教育空調培訓設備，制冷故障模擬實訓平臺，制冷系統包括活塞式半封閉壓縮機、冷凝器、儲液器、油液分離器、汽液分離器、膨脹閥、壓縮機曲軸壓力調節、蒸發壓力調節、2個蒸發器和膨脹組件。蒸發器和冷凝器設計為翅片管換熱器組成的一個典型的工業制冷回路。
2、高低壓傳感器1個，控制壓壓縮機保護
3、通過閥門可以模擬管道短路、堵死系統故障
4、通過觸摸屏可以切換系統工作狀態、數據溫度測量
二、技術指標
1、工作電源：三相五線220V±10%，50Hz
2、整機容量≤1KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、工作臺，2000×600×1600mm
7、壓縮機 2.2KW，制冷劑 134A
三、主要配置
1、 制冷系統：
主要元件有：半封閉式壓縮機、電磁閥,熱力膨脹閥,手閥,蒸發壓力調節閥,機組等組成 ,
2、壓力儀表：
真空壓力表-0.1～1.8MPa、-0.1～3.8MPa、
3、風冷蒸發機器:
為冷庫內空間的溫度降溫，也是制冷系統最終功能直接表現。結構：冷凍風機送風模式
4、風冷冷凝器機組:
為壓縮機散熱降溫，確保制冷系統過冷度，其作用關鍵。
5、壓力保護器：保護主機高壓過高，低壓過低，切斷電源
6、壓縮機：
半封閉式380V谷輪300
7、油分離器：
防止油過量進入制冷系統，造成制冷系統故障 進口1/2，出口1/2。
8、汽液離器：
防止液體過量進入制冷回氣系統，造成制冷系統故障職如：液擊進口1/2，出口1/2。
9、視液鏡：
觀察制冷系統制冷劑的流量，質量狀況，接口 3/8
10、儲液器：
保持制冷劑的壓力平衡，穩定
11、供液電磁閥：
防止停機制冷系統回流，造成壓縮機損壞。接口 3/8電壓2220V
12、熱力膨脹閥：
TX-3節流作用。制冷系統幾大關鍵配件參數之一，制冷效果的好壞與其有關系
13、手閥：由多個組成，可在維修時使用
14、蒸發壓力
調節蒸發器壓力：KVP12
15、壓縮機曲軸壓力調節:KVC12
16、電氣控制
1)由7寸觸摸屏控制：整個電氣系統由PLC控制器、信號指示燈、旋鈕開關、微電腦溫度控制器，主要對冷凍室溫度進行監視及控制。左邊下方主要為機組運行時相應的工作指示：冷凍室制冷指示、電源指示、壓縮機運行指示、冷藏室制冷指示。
2)觸摸屏模模塊：可以顯示10路溫度、內部有系統原理圖，溫度直接顯示在對應的位置，測量排氣溫度、回氣溫度、冷凝溫度、蒸發器溫度、
17、POR01模塊裝置：手機APP請掃描主機開機時顯示的軟件二維碼或APP"下載安裝后再添加設備進行操控使用。可視化配網，創新物聯網配網UI界面設計，簡單易操作，方便從員快速使用設備：使用手機APP聯網遠控遠測不限距離。
1）強大的APP功能，智能APP控制軟件。手機智能生活A(yù)PP聯網遠近控制、主可同步數據測量。功能曲線、圖集中表：過功值、過壓值、超限值、超限恢復延時功能,還可以通過APP實時顯示/歷史數據如：電流測量、電壓、電能、功率數據、功率因數數據。
2）多模式控制：一臺手機可以控制112臺設備遠程控制監控實驗臺，同時支持多臺手機控制一個實驗臺功能。
3）語言功能：支持中文/英文語言選擇
4）智能AI語音控制：可通過智能APP、電腦PCOTA藍牙、智能終端天貓小度等、智能音箱、通過全銅磁保持繼電器控制輸出功能（靜態功率可以為0）確?？刂瓢踩?。
5）分時計量：根據時間分別計算系統顯示用戶數據和控制動態
*4）屏幕翻轉功能：液晶可以四方翻轉：可以向左 向右向下、向上翻轉，方便使用。
5）裝置功能：電壓 AC50-320V、電流范圍0-100A、功率：0-30000W、頻率0-50HZ、功率因數0.00-1.00PF、測量精度1.0、WIFI聯網支持遠程控制、語音控制：支持、控制輸出：1路10A、過渡保護：斷開、欠壓保護：斷開。
6）曲線歷史數據：TFT真彩屏IPS高清顯示電流測量、電壓、電能、功率數據、功率因數數據
7）APP數據：電流測量、電壓、電能、功率數據、功率因數數據、
8）APP報表功能：可以提供日?qǐng)?bào)表、月報表、年報表功能等統計數據。APP功能：WIFI聯網支持遠程控制手機不限距離、通過智能APP可以實現遠程測量、遠程設定、歷史曲線、實驗臺安全實時監測實驗平臺。
9）實驗臺過值報警功保護能：對實驗臺進行過壓、低壓、過流過閥值后，系統可以通過喇叭與顯示界面發出雙層報警聲音執行并動作。
10）TFT真彩屏IPS高清顯示，
11）系統：包含賬號管理、設備管理、報修管理、用戶管理，實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。
*13）環境數據：支持顯示實驗臺實時溫度顯示，選配環境空氣質量顯示PM2.5顯示。
四、實驗內容
1、制冷回路組件的功能和操作行為
2、使用膨脹閥或不同長度的毛細管操作
3、學習制冷劑不足或過量灌裝
4、學習 p-h 圖中的熱力學循環
5、根據數據 p-h 圖并與測量值進行比較
6、制冷量的測定 性能系數的確定 壓縮機效率的測定
7、高低壓短路故障。
8、冷凝器短路失效故障。
9、風機散熱故障
10、將設計好的管路安裝到對應部件的合理位置并完成對冷庫系統的保壓、檢漏。
11、冷庫系統調試與運行
12、完成對系統的抽真空、加注制冷劑、膨脹閥調節、溫控器試驗、高低壓試驗、電氣調試、工況的調整。
