SB-9920M型一機兩庫系統綜合實訓設備

"小型一機兩庫模擬實驗設備"是根據教育部"振興21世紀職業教育課程改革和教材建設規劃"的教學要求，按照職業學校的教學和實訓要求研制和開發的產品。

該裝置適合大專院校、中等職業學校和本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》《冷庫工程與運作管理》、《冷庫制冷工藝》等課程的實訓教學及中級、高級工的鑒定及考核。

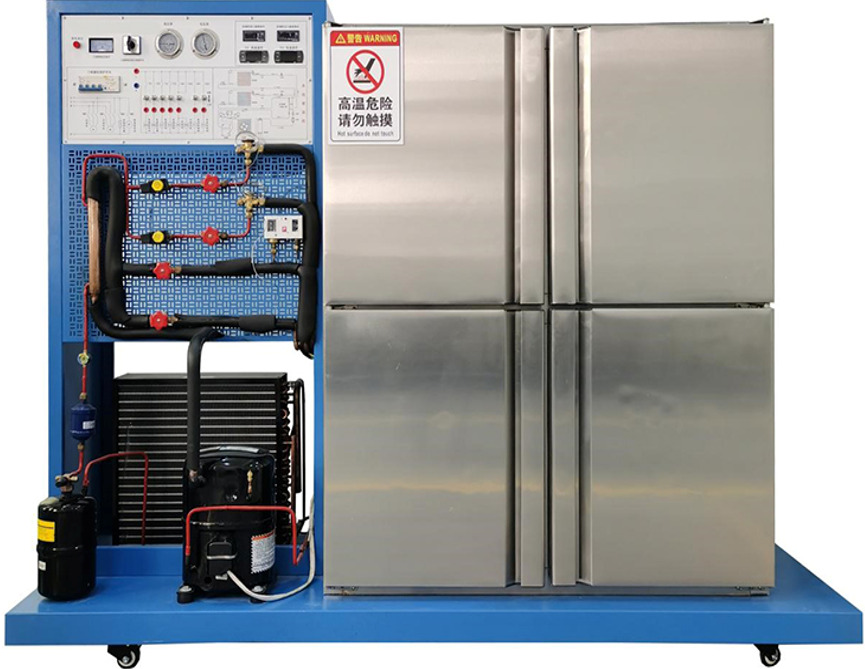

參考圖片

一、裝置特點

1.綜合性強：整套實中裝置集一機兩庫制冷系統、電氣控制系統及故障系統于一體，系統真實完整，結構清晰、緊湊，滿足對實訓的要求

2.直觀性強：裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件

3.實訓性強：臺體設有故障裝置，可實現電氣控制故障設置，有利于開展技能鑒定、考核工作

4.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

二、技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜7kVA

4.制冷劑：R22

5.制冷量：5.3kW

6.重 量：300kg

7.外形尺寸（大約）：180cm×80cm×180cm

三、實訓裝置的基本配置及功能實訓裝置主要由控制屏、實訓桌、風冷制冷機組及冷庫等組成

1.電源控制部分

交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。

2.測量儀表

(1)指針式電壓表：0～450V，精度2.5級

(2)真空壓力表：-0.1～1.5MPa

(3)真空壓力表：-0.1～3.5MPa

(4)數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃

3.一機兩庫電氣控制考核板面板上印有一機兩庫電氣控制原理圖，并設有相應測試點，便于學生分析測量。

4.一機兩庫制冷系統流程板面板上印有真實的一機兩庫庫制冷系統系統流程圖，配有2只溫度控制器（分別測量和控制高溫庫和低溫庫的溫度）、1只冷庫專用化霜定時器（用于低溫庫）

5.故障設置箱配備一扇帶鎖小門，內設10個鈕子開關，都己經接到相應測試點，用來設置故障及恢復正常工作

6.風冷制冷機組包含1匹半封閉制冷壓縮機、風冷冷凝器、油分離器、視液鏡、儲液器、干燥過濾器、2只供液電磁閥、2只熱力膨脹閥、止回閥(單相閥)、4只手閥等構成。

7. 冷凍冷藏雙溫冷庫庫體采用優質不銹鋼板做骨架，經過機械加工成型，隔層置保溫防火發泡料，整機既堅固耐用，又美觀大方。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置，庫體尺寸為1000×500×1600（mm）。

8.實訓桌實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。

四、實訓項目

1.一機兩庫系統的認識

2.一機兩庫電氣控制系統的運行實訓

3.一機兩庫制冷系統工況調試及保護技術

4.一機兩庫電氣故障的設置和檢測實訓

5.制冷系統維修專用工具的基本操作

6.系統管道焊接

7.制冷系統維修基本工藝

8.制冷技術實訓

9.冷柜電氣控制系統連接及調試實訓

五、配置清單
