SBDAZ-04建筑電氣安裝模擬間
一、概 述
建筑電氣安裝模擬間"電氣照明設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

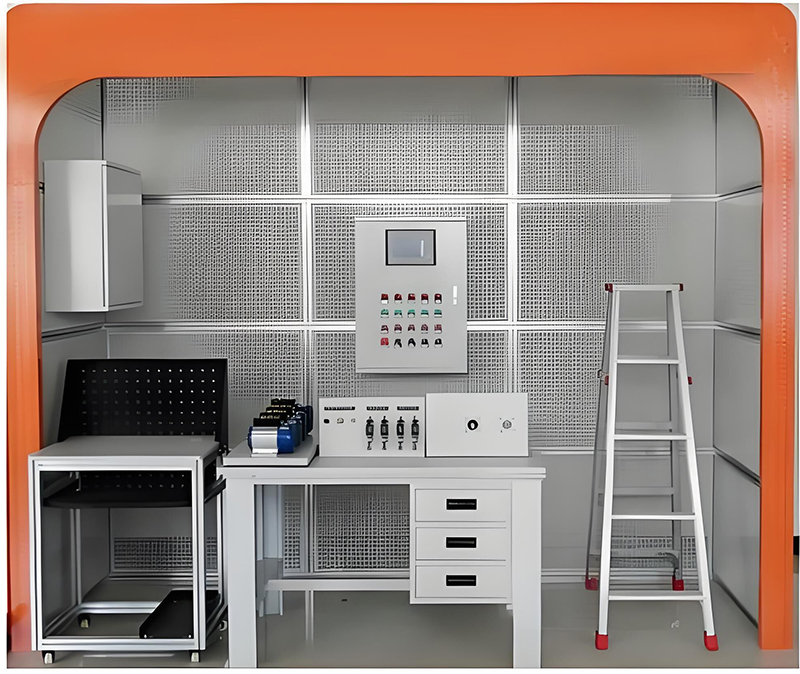

(外形結構圖片僅供參考）
二、特 點
建筑電氣安裝模擬間實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。
1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：2010×1300×2410mm
四、實訓項目舉例
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
五、配置清單
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | 漏電型空氣開關 | DZ47LE-32 | 只 | 1 | 3P+N | 安裝在配電箱內 |
2 | 空氣開關 | DZ47-63/C6 | 只 | 1 | 3P | 同上 |
3 | 漏電型空氣開關 | DZ47LE-32/C6 | 只 | 1 | 1P+N | 同上 |
4 | 配電箱箱體 | 明裝 | 只 | 1 |
|
|
1、配電箱部分
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 單相電度表 | DD862-2 | 1 | 散裝發出 |
2 | 單相閘刀開關 | HK8 | 1 | 同上 |
3 | 拉線開關 | 4A/250V | 1 | 同上 |
4 | 平燈頭 | 6A/250V | 2 | 同上 |
5 | 園形插座 | T3-10 | 1 | 同上 |
6 | 電流互感器 | LQG-0.5 | 1 | 同上 |
7 | 墻壁開關座 |
| 2 | 同上 |
8 | 聲控開關 | 118-B30 | 1 | 同上 |
3、電氣控制套件
序號 | 名 稱 | 型號與規格 | 數 量 | 狀態 |
1 | 低壓斷路器 | DZ108-20/10 | 1 | 散裝發出 |
2 | 螺旋式保險盒 | RL1-15/3A | 3 | 同上 |
3 | 直插式保險盒 | RT14-20/2A | 2 | 同上 |
4 | 交流接觸器 | CJX2-0910 | 3 | 同上 |
5 | 輔助觸頭 | F4-22 | 3 | 同上 |
6 | 熱繼電器 | R16B-20/3 | 1 | 同上 |
7 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 | 同上 |
8 | 時間繼電器座 | PF-083A | 1 | 同上 |
9 | 3H鐵殼按鈕 |
| 2 | 同上 |
10 | 行程開關 | LX9-222 | 2 | 同上 |
11 | 行程開關 | LX9-001 | 2 | 同上 |
12 | 倒順開關 | K03-15 | 1 | 同上 |
13 | 大功率電阻 |
| 3 | 同上 |
14 | 二極管 |
| 1 | 同上 |
15 | 接線端子排 | JF5-2.5/5 | 5 | 同上 |
15 | 三相鼠籠異步電動機 | 380V/Y/△180W | 1 | 同上 |
17 | 走線槽 |
| 2米 | 同上 |
18 | 人字梯 | 1.5米高 | 1付 | 同上 |
4、線路器材
序號 | 名稱 | 規格/型號 | 單位 | 數量 | 備注（說明） | 狀態 |
1 | PVC管 | Φ16 | 根 | 2 | 3米 | 散裝發出 |
2 | PVC直通 | Φ16 | 只 | 10 |
| 同上 |
3 | PVC杯梳 | Φ16 | 只 | 30 |
| 同上 |
4 | 扎帶 | 3×100mm | 包 | 1 | 500只/包 | 同上 |
5 | M4*20螺絲（帶帽） | 200只/套 | 套 | 1 | 帶2只平墊、1只彈墊 | 同上 |
6 | 行線槽 | 3025 | 根 | 2 | 2米/根 | 同上 |
7 | PVC線槽 | 40×20mm | 根 | 2 | 3米/根（白色） | 同上 |
8 |
| 25×15mm | 根 | 2 | 3米/根（白色） | 同上 |
9 | 管卡 | 16U型 | 只 | 30 |
| 同上 |
10 | 自攻絲 | Φ6×15mm | 只 | 100 |
| 同上 |
