SBJDNT-15教學用冷水式中央空調實訓裝置
一、產品概述
教學用冷水式中央空調實訓裝置、教學用冷水式空調教學系統可讓學生進行水管式中央空調系統故障診斷和維修技能實訓。該設備根據制冷和空調運用與維修專業的《制冷中央空調裝置的安裝操作與維修》、《制冷中央空調自動化》等教材設計。通過中央空調各組成部件與系統的結構、作用、原理認知；中央空調系統運行管理與維護；中央空調系統的測定與檢修及相關安全操作技術等實訓，培養學生理論聯系實際的素質，使學生達到國家職業標準中央空調系統操作員、制冷工、高級技師實訓考核相應的實操能力。適應于職業院校、技工院校等用于制冷專業中級、高級、技師等教學實訓、考核鑒定等。

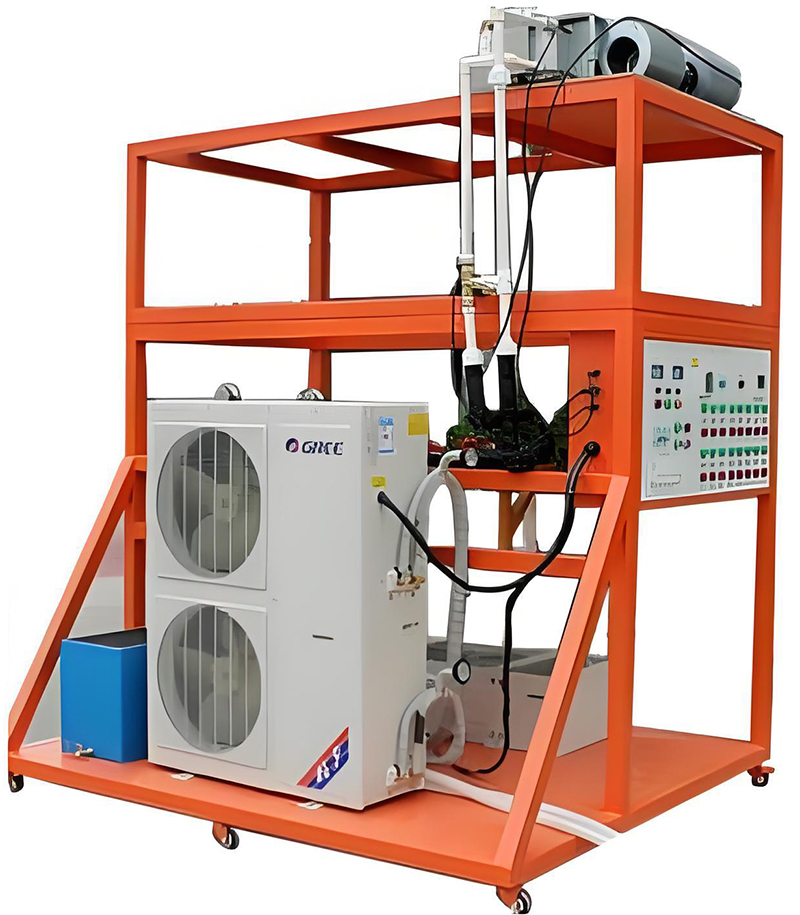

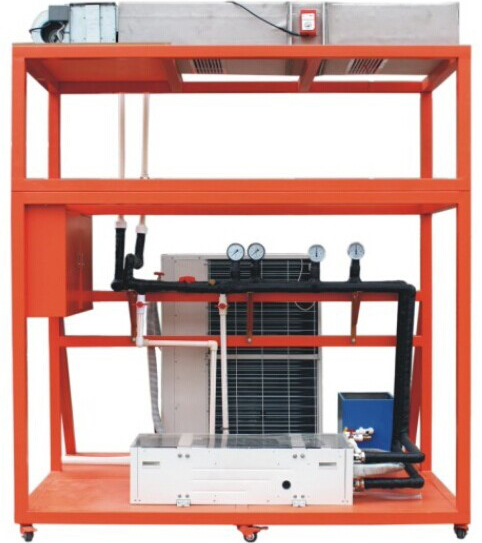

（圖片僅供參考、以實際配置為準）
二、技術參數
1、電源：三相五線AC220V±10% 50Hz
2、工作環境：工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m
3、壓縮機輸入功率：2P 總輸入功率：3kw
4、安全保護：微電腦自動控制，具有溫度控制和流量、高低壓、過電流、電源過欠壓、防凍等功能
5、水泵揚程>10m，水泵流量：1.6m3 /h
6、尺寸：2000MM/700MM*1800MM
7、實驗臺控制智能模塊
本模塊可控制整機工作環境，確定 系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。
1)智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）工作電源 額定電壓AC220V、功耗 正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口 通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）界軟件面
13）無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
1）提供可供現場查詢檢測報告編號：
2）提供防觸電保護，檢測報告頁面圖
3）提供接地保護措施測試電流 (A): 1.5倍額定電流，但不小于25A，檢測報告頁面圖
4）提供電氣強度和絕緣電阻，檢測報告頁面圖
5）提供機械強度，檢測報告頁面圖
6、提供耐熱、耐燃和耐漏電起痕，檢測報告頁面圖
三、系統組成
中央空調訓練裝置有制冷系統、水系統、空氣系統、電氣系統、支撐系統組成.
1、制冷系統：
全壓縮機、風冷冷凝器、熱力膨脹閥、蒸發器、四通換向閥
2、水系統：
冷媒水泵、補水閥、風機盤管、水流開關、壓力表、溫度表、閥門管道、排氣閥、過濾器、
3、空氣系統：
風機盤管、風管、風口、電動風閥
4、電氣系統：
主機控制器、風機盤管控制器、控制箱、配電箱、溫度傳感器、壓力開關
5、實訓平臺：
用于支撐或吊裝主機、水管、電線、控制器、風機盤管、風道、風口等，采用活連接的形式拼裝而成。具體結構根據現場實際情況確定。
四、主要特點
1、真實的場景，真實的設備，按教學要求，將制冷系統、水系統、空氣系統、電氣系統一體化。
2、可完成從基本技能到高級維修的多層次訓練，具有工位，4人一套設備，訓練質量高。
五、主機參數
1、外轉子大風量軸流風扇，金屬扇葉堅固可靠，不變形及老化，更適應工業的高負荷應用；
2、微電腦LED數顯控制器，具備溫度顯示、設定溫度、自動調節凍水溫度及壓縮機延時保護功能；采用觸摸式防水防塵控制面板，冷水機,冰水機,凍水機,冷卻機,冷凍機制冷溫度3～30℃可調．控制系統采用模塊化設計，并裝有系統進保護電流過載保護高低壓保護及時間延時保護等多項保護裝置；
3、制冷范圍由1.8kw至5.5kw)，冷凍水出水溫度由5℃至25℃，低溫冷凍水出水溫度由+5℃至15℃。機組配置多重保護裝置。
六、實訓項目
1、制冷專用工具實訓
2、制冷系統故障處理實訓
3、四通換向閥故障
4、壓力開關故障
5、冷凝風扇繼電器故障
6、中央空調冷煤水系統故障處理實訓
7、水流開關故障
8、中央空調冷水機組調試實訓
9、風機盤管電氣接線與調試
10、空調系統上水調試
11、空調系統送風溫度測試與調
七、系統配置
序號 | 設備名稱 | 設備型號 | 單位 | 數量 |
1 | 空調機主機 |
| 3P | 1 |
2 | 臥式暗裝風機盤管 | FP-34 | 臺 | 1 |
3 | 水箱 |
| 個 | 1 |
4 | 空調冷凍水循環泵 |
| 臺 | 1 |
5 | 防雨百葉風口 | 500×200 | 個 | 1 |
6 | 控制系統 |
|
|
|
7 | 風閥 | 250×160 | 個 | 1 |
8 | 方形散流器 | 150 | 個 | 1 |
9 | 管道風機 |
| 個 | 1 |
10 | 風管接頭 | 250×160 |
| 1 |
11 | Y形過濾器 |
| 個 | 1 |
12 | 90°彎頭 | DN20~ | 個 | 20 |
13 | 三通 | 水管 | 個 | 30 |
14 | 風管 | 250×160 | ㎡ | 1 |
15 | 風管止回閥 | 250×160 | 個 | 1 |
16 | 截止閥 | DN20~ | 個 | 3 |
17 | 靜態平衡閥 | DN20 | 個 | 1 |
18 | 止回閥 | DN20/ | 個 | 4 |
19 | 電動兩通閥 |
| 個 | 1 |
20 | 壓力表 | 0~2.5MP | 個 | 1 |
