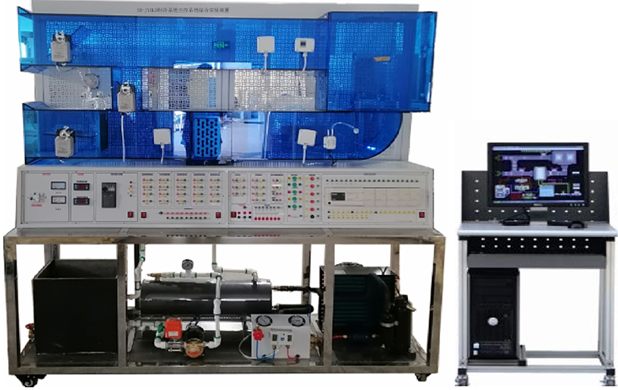

SB-JYDLD制冷系統自控系統綜合實驗裝置(DDC總線)
一、概述
制冷系統自控系統綜合實驗裝置(DDC總線) (DDC)是以制冷/熱系統、冷媒水系統和空氣處理系統為控制對象，融合傳感器技術、和智能化控制技術，通過程序設計、編程可對中央空調模型內的所有模擬或真實的機電設備進行自動控制。
二、技術性能
1、輸入電源：單相三線 AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、制冷劑：R22
4、裝置容量：＜2.5kVA
5、重 量：200kg
6.外形尺寸：200cm×60cm×170cm
三、特點
1、設備全部采用目前主流技術和系統產品，保證前期所選型的系統與今后系統性能提升在技術先進性方面的可延續性。
2、樓宇自控系統系統應具有一定的可擴展性和開放性, 設計應采用國家和國際標準及規范，兼容不同廠商、不同協議的設備和系統的連接；
3、樓宇自控系統控制層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；
4、所提供的系統應用軟件，嚴格遵循模塊化的結構方式進行開發；系統軟件功能模塊完全根據用戶的實際需要和控制邏輯來編制；
5、樓宇自控系統DDC須具有獨立的時間邏輯，不需要讀取服務器或網關時間，即使控制器與網絡斷開，時間表功能也能正常運行；
6、樓宇自控系統每一個控制器須配置帶有CPU處理器的DDC，并在現場獨立完成監控設備的邏輯操作，獨立可編程DDC；
7、樓宇自控系統控制器應均能支持通用輸入輸出點，控制器應有多種型號，使I/O配置更靈活，控制器均能邏輯編程；
8、樓宇自控系統現場控制器的DI點（與機電設備電控箱連接）
四、系統組成
1、外形尺寸：
不大于2000mm×600mm×1700mm, 本實驗裝置由實驗臺、安裝網孔板、制冷（熱）系統、循環水系統、空氣處理系統、自控系統和上位監控工程、制冷機組、制熱系統、空調箱（風道）、冷凍水系統、測量儀表電氣控制系統、模擬熱源等組成。實驗臺:不銹鋼底架、風道和模擬房間為鐵質雙層亞光密紋噴塑結構，制冷機組。
2、控制方式：
具有中央空調自控系統編程設計和上位監控工程組態設計，利用PC機對樓宇自控系統控制層網絡采用可點對點通訊的BACnet。采用BACnet網絡，應使用BACnet IP/MS/TP協議通訊，遵守BACnet標準SSPC-135；對系統控制/監控。
3、制冷機組：
1臺2匹全封閉風冷機組、干式蒸發器、儲液罐、內平衡式熱力膨脹閥、干燥過濾器等組成，管路中還設有操作手閥、高低壓力控制器、壓力表等實驗所必需的部件；
4、空氣處理系統：
采用粗效過濾網、差壓開關、電動調節風閥、溫濕度傳感器及送風機等組成；主要由冷源系統、空氣循環模擬系統、空調控制與測試系統。空調控制與測試系統、變頻器、溫控儀表、部分接口、溫濕度及反饋信號接口、DDC控制模塊的I/O引線接口等
5、媒水系統：
額定流量為30升/分，揚程為8米，額定功率180W。泵，為系統提供冷媒水/熱。水
6、耐震真空壓力表：
量程-0.1～1.5MPa、-0.1～3.5Mpa；高低壓力控制器：設定范圍高壓0.8～3.0Mpa、低壓0.1～0.4Mpa。徑向壓力表：量程0～0.16 Mpa，溫度表：0-100°C
7、DDC控制器2個：
具備可編程控制器（或者DDC控制器，數字量點數不工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V、工作電流：500mA、網絡：協議：BACnet Router；通訊介質：雙絞線、I/O 數量：8個UI，4個DO，6個UO，5個AO、工作電壓：DC24×(1±10%)V或AC17V，允許范圍：AC14.45V～18.7V
工作電流：500mA
8、溫度傳感器：
工作電源24V DC,測溫范圍0-100°C,輸出4-20mA；
9、壓力傳感器：
管路壓力測量，電源24VDC±5%；量程范圍：0～200kpa輸出信號4～20mA DC；
10、風速傳感器：
管道式安裝，量程: 0-10m/s ； 輸出信號:4-20mA
11、變頻器：
工業變頻器，額定功率不小于0.37kW?？刂菩盘栞斎霝?～20mADC或0～10VDC，交流220V變頻輸出用來驅動送風機。
12、電動調節閥
由變系統控制控制媒水的水量，利用溫度P、I、D控制控制原理
*13、系統電氣連接
所有的系統電報氣，連接線都引到面板上，并有標識，實驗時可以自己動手連接傳感器，調節閥，
14、配有中央空調系統軟件：
軟件可以監控控制中，央空調的運行，所有通信數據都采集至上位機上顯示，如：閥的開度、管道路溫度等。
15、電腦桌子：
采用鋁型材和鈑金結構，臺面為防火、防水、耐磨高密度板；立柱及橫梁為30*30鋁合金型材，鍵盤位采用300mm導軌固定，下方裝有萬向輪。
*四、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
五、主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算 、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數。可以在項目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
六、制冷職業救育技能練習考試平臺
1、概述
1）以PC和手機平臺為基礎的學習練習考試軟件、可重復練習、
2）該軟件操作簡單，整合完整包括電工、電力特種作業、電工專業、高壓電工作、危險化學品作業、化工自動化儀表自動化作業、低壓電工作、光氣及光氣作業、防爆電氣作業、氧化作業、電力電纜作業、加氟作業、繼電器保護作業、氧化工作業、電器試驗作業、硝化工藝作業、熔化焊接與熱切割作業、熔化焊接與熱切割作業、石油天燃氣作業、井下作業、壓力焊作業、金屬冶煉作業、焊接作業、冶金有色生產安全作業、煤氣化工藝作業、高處作業、登高作業、鍋爐服務、及水處理人員、工業鍋爐司爐G1、登高、安裝、維護作業、電站鍋爐司爐G1、制冷空調，冷庫、中央空調實訓/安裝維修初訓和復審練習等幾十個專業平臺、種類專業考試流程，為要學員的你提供從各方位服務的學習考試。實時同步2021年行業新規題庫，
3）注意（每次只提供對應購買產品專業內容）。
A、支持手機（蘋果或安卓）微信公眾號：可通過學習手機PC進入個人帳號
b、手機+平板+電腦網頁
c、題庫功能：題庫順序練習和專項練習無限次數＋帶記憶功能和重做功能
d、無限次模擬考試
e、考試記錄可復習N次
f、大部分工種已更新帶答案解析
g、搜索題目和答案
h、手機、電腦網頁錯題集
i、錯題收藏強化
k、全國通用最新題庫；本平臺大部分工種已經更新帶答案解析
* l、自由選擇地區試題目如：廣東、廣西、湖北、安微、
2、軟件科目表
2.1、電工專業
高壓電工作、低壓電工作、防爆電氣作業、電力電纜作業、繼電器保護作業、電器試驗作業
2.2、熔化焊接與熱切割作業
熔化焊接與熱切割作業、壓力焊作業
2.3、焊接作業
高處作業、登高作業、登高、安裝、維護作業
2.4、制冷與維修專業
制冷與空調設備運行操作作業-初級、制冷與空調設備安裝與操作作業-初級
制冷與空調設備運行操作作業-復考、制冷與空調設備安裝與操作作業-復考
2.5、維修電工專業、
高級、中級
2.6、汽車維修工
中級（四級）等級證、高級（四級）等級證、電梯作業、其它
2.7、電網證許可復審證電工專業
高壓電工作、低壓電工作、防爆電氣作業、電力電纜作業、繼電器保護作業、電器試驗作業、危險化學品作業化工自動化儀表自動化作業、光氣及光氣作業、氧化作業、加氟作業、氧
2.8、化工作業
硝化工藝作業、其它
2.9、石油天燃氣作業
3.0、井下作業
3.1、金屬冶煉作業、其它
冶金有色生產安全作業
3.2、煤氣化工藝作業
3.3、鍋爐服務業
及水處理人員、工業鍋爐司爐G1、電站鍋爐司爐G1、、鍋爐水處理G3（工業）、鍋爐水處理G3（電站）、鍋爐水處理G3（全部）、鍋爐壓力容器安全管理
3.4、特種設備安全管理
特種設備安全管理（全部）、場（廠）車輛安全管理、起重機械管理、電梯安全管理
起重作業管理起重司機Q2（限橋式）、起重司機Q2（限門式）、起重司機Q2（塔式）
七、其它
3、軟件題目庫：
專業包括由2000多個題目組成:如
1）制冷空調設備運行實訓和復審
2）制冷空調設備安裝維修實訓和復審
4、模擬考試界面
手機和電腦可單獨進入平臺練習
5、電腦答題界面
手機和電腦都可以生成學習報告，支持專項練習
6、手機練習界面
手機和電腦都可以生成學習報告，支持錯題目得做
7、自由選擇地區試題目
由于每個省的考試內容不一樣，本平臺可選擇全國各個省的考試練習內容
八、配置表
序號 | 名稱 | 參數 | 數量 | 單位 |
1 | 制冷系統 | 1P | 1 | 套 |
2 | 風管 | 有機 | 1 | 套 |
3 | 主機架 |
| 1 | 套 |
4 | 水箱 | 400*300*400高 | 1 | 套 |
5 | 電動調節風閥 | 220V | 1 | 套 |
6 | 壓差控制器 | 4-20MA | 1 | 套 |
7 | 變頻器 | 0.4K | 1 | 套 |
8 | 2P蒸發器 |
| 1 | 套 |
9 | 溫度傳感器 | 4-20MA -40到+80度 | 3 | 套 |
10 | 溫濕度傳感器 | 4-20MA -40到+80度4-20MA/0-100 探頭長度150mm | 3 | 套 |
11 | 水泵 | 1.5T |
| 套 |
12 | 200風機 | 220V | 1 | 套 |
13 | 比例調節閥 | DN15、4-20MA |
| 套 |
14 | 風速度傳感器 | 4-20MA |
| 套 |
15 | 有壓過濾網 | 定制 | 1 | 套 |
16 | DDC通信卡 |
| 1 | 套 |
17 | 連接線 | D4 | 30 | 根 |
18 | DDC控制器 | 網絡：協議：BACnet Router；通訊介質：雙絞線、I/O 數量：8個UI，4個DO，6個UO，5個AO、工作電壓：DC24×(1±10%)V | 2 | 套 |
19 | 中央空調系統軟件： |
| 1 | 套 |
20 | 制冷/空調系統操作軟件 |
| 1 | 套 |
21 | 電腦 | 每臺實驗裝置均配有監控組態編程的上位機一臺（數據采集接口卡；組態編程軟件；建議參考品牌：聯想、同方；處理器:Intel 雙核3.0GHz；內存: 2GB DDR3；硬盤：SATA 500GB；光驅: 支持DVD SuperMulti雙層刻錄；顯示器:寬屏液晶 19.5寸；顯卡:獨立顯卡，1GB顯存）。 | 1 | 自備 |
九、實驗項目
1、封閉式空調系統制冷實驗
2、封閉式空調系統制熱實驗
3、一次回風系統制冷實驗
4、一次回風系統制熱實驗
5、制冷（熱）系統控制實驗
6、DDC數字控制模塊的應用實驗
7、DDC監控系統設計組態實驗
8、DDC控制變頻器的應用
9、DDC比例調節流量控制實驗
10、DDC模擬量傳感器實驗
11、送風機的運行監控
12、送風機的壓差監控與作用
13.送風P、I、D運行
14、送風的溫度調節與監控
15、冷熱水閥的控制與溫度間的P、I、D變化。
16、新風閥與送風溫度的調節關系與監控
17、協議：BACnet Router應用。。
18、系統的手自動監控與故障監控。
19、了解中央空調空氣處理流程
20、了解制冷（熱）工作原理，掌握制冷（熱）機組操作方法
21、掌握中央空調自控系統中過程變量調節方法
22、了解不同工況下中央空調工作流程
23、掌握中央空調自控DDCBACnet Router系統編程設計和上位監控工程組態設計
24、 學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算 、組件效率的計算。
25、 學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數。
