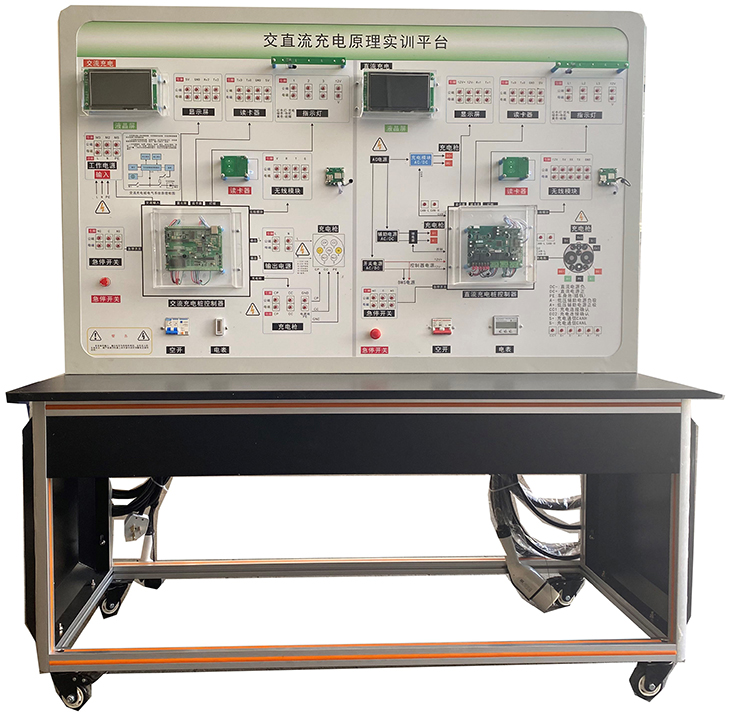

SBXNY-CD-2交直流充電原理實訓平臺

一、概述

交直流充電原理實訓平臺是面向新能源汽車專業教學與技能培訓設計的一體化實訓裝置，集成交流慢充、直流快充完整控制與檢測回路，可直觀演示、實操驗證國標充電協議、控制引導邏輯及整車交互全過程，是教學、實訓、技能考核的核心設備。

1、交直流充電原理實訓平臺,直流充電樁采用國標電源模塊，電源模塊帶有 CAN 通訊模塊，額定功率32000W，輸出電壓 0-112V；額定電流：40A 具有較高的安全性；

2、交流充電樁配套漏電保護器、集成式充電控制模塊、刷卡模塊、充電狀態指示燈、急停開關、交流充電器等實物。面板噴繪有交流充電原理示意圖和充電樁標準參數值，可與實物配套進行充電原理教學訓練；

3、教學實訓任務

交流/直流充電樁結構原理認知；

交流/直流充電樁充電操作方法；

交流充電樁 cc 信號測量；

交流充電樁集成式控制模塊的結構組成工作原理認知；

直流充電 CAN、CC1、S-、S+、A-、A+、PE 等信號的測量。

4、配置清單

漏電保護器 1 套；

輔助電源 1 套；

充電控制模塊 1 套；

DC+DC-高壓接觸器 1 套；

顯示器 1 套；

CAN 電源模塊 1 套；

直流充電槍 1 套；

急停開關 2 套；

漏電保護器 1 套；

集成式充電控制模塊 1 套；

刷卡模塊 1 套；

充電狀態指示燈 1 套；

交流充電器 1 套；

5、產品規格參數要求

5.1 設備尺寸（長×寬×高）：1600×700×1700mm；

5.2 工作電壓：AC220V 50Hz；

5.3 直流模塊：3200W；

5.4 交流充電模塊：7000W。
