SBJX-WJDQ履帶式挖掘機電器系統實驗臺
一、產品簡介
履帶式挖掘機電器系統實驗臺，該設備采用小松PC220挖掘機整機電控系統實物為基礎，模擬挖掘機啟動系統、充電系統、雨刮系統、燈光及信號系統、儀表信息系統、發動機轉速控制系統的實際工作情況。適用于學校對整機挖掘機全車電器電控系統理論和維修實訓的教學需要。

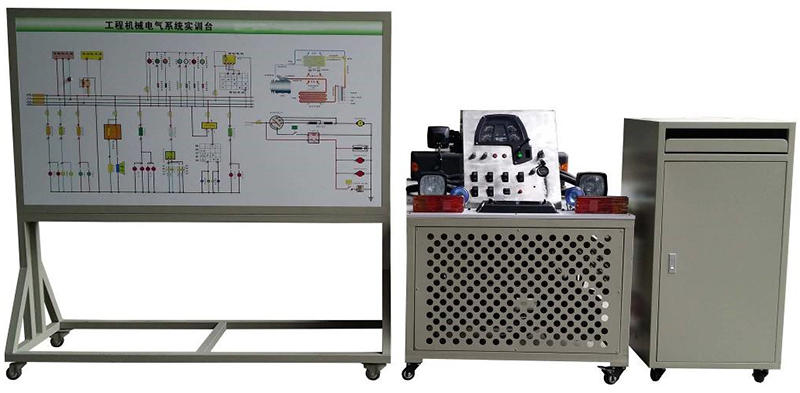

參考圖
二、功能特點
1.真實可運行的全車電器電控系統，充分展示全車電器電控系統系統的組成結構與工作過程。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析電器電控系統各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測電器與電控各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格
外形尺寸（約）：
1740×650×1700mm(長×寬×高)
2080×1280×1500mm(長×寬×高)
動力電源：AC220V
工作電壓：直流24V
工作溫度：-40℃～+50℃
電動機
電壓：AC 220V
功率：4KW
轉速：1420r/min
顏色：7035
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
