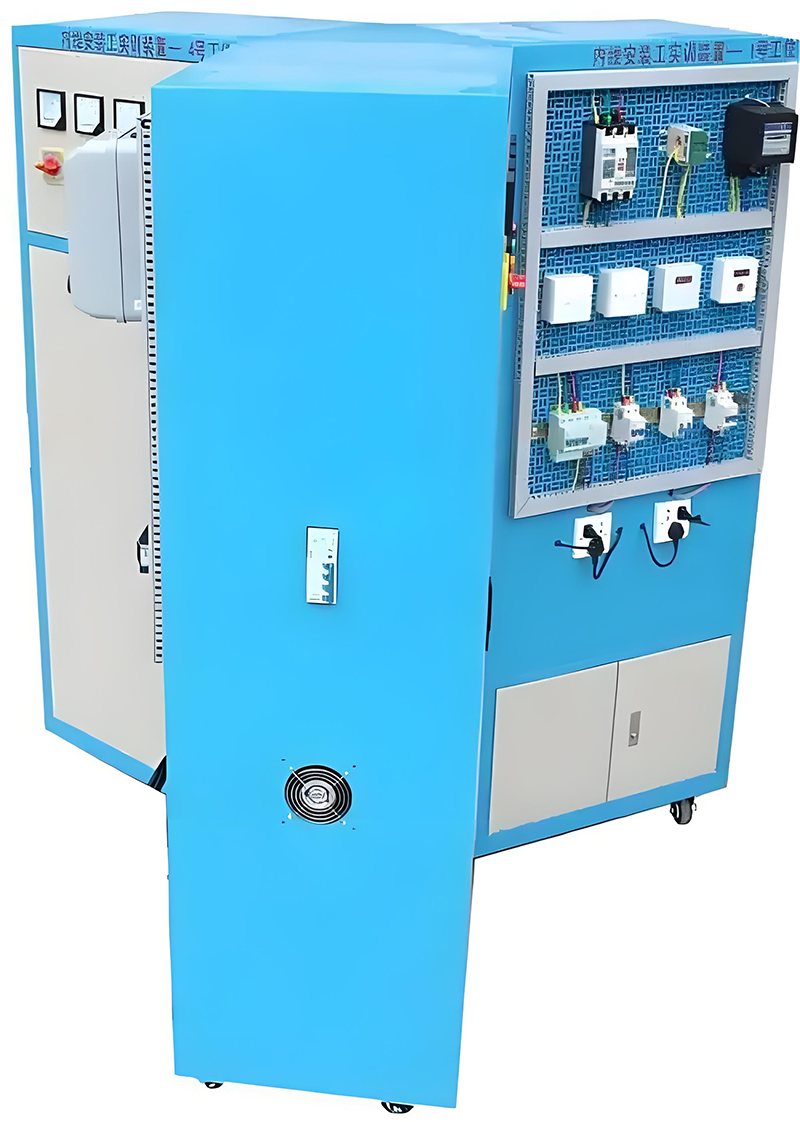

SBDAZ-01內線安裝工實訓裝置(中級)
內線安裝工實訓裝置(中級)是上海碩博科教設備有限公司所研發的供配電技術實訓裝置系列產品之一，既適用于職業院校相關專業人員的技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核實訓。
一、內線安裝工實訓裝置(中級)的 概述
內線安裝實訓考核設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》實訓考核要求設計，能夠完成多種技能訓練。主要完成照明設備及線路、電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，及室內用電設備的故障分析處理，電動機軸芯的檢查和動力機械電氣部分的故障分析。
二、內線安裝工實訓裝置(中級)的技術參數：
1.輸入電源：AC 380V±10% 50Hz
2.工作環境：溫度-10℃～+50℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5kVA
3.外形尺寸：1800mm×1700mm×500mm
三、內線安裝工實訓裝置(中級)的 特點
1. 真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境。
2. 模塊化設計：各個實訓內容按模塊進行設計。
四、基本配置清單：
序號 | 貨物名稱 | 規格型號 | 數量 | 備注 |
1 | 指針電壓表 | 6L2 450V | 3 |
|
2 | 指針電流表 | 6L2 30A | 9 |
|
3 | 電壓轉換開關 | LW8-10YH3/3 | 3 | 三相電壓切換 |
4 | 指示燈 | AD16-22 220V紅 | 3 |
|
5 | 指示燈 | AD16-22 220V綠 | 3 |
|
6 | 指示燈 | AD16-22 220V黃 | 3 |
|
7 | 銅排 | 4*30/長70CM | 12 | 配熱縮管Ф25 |
8 | 隔離開關 | NH40-100/3 100A | 6 | 3P |
9 | 銅排 | 2*12/長20CM | 18 |
|
10 | 塑殼試斷路器 | NM1-63H/3300 63A | 6 | 3P |
11 | 漏電斷路器 | DZ47LE 4P C16 | 3 |
|
12 | 接線端子 | TB-1504 | 4 |
|
13 | 接線端子 | TB-1512 | 2 |
|
14 | 排風扇 | SF23122TAP/N2122 220V | 3 |
|
15 | 三相四線插座 | 16A | 3 | 帶插頭 |
16 | 漏電斷路器 | NB1L-40 C16 | 3 | 網板元器件 |
17 | 行程開關 | LX19-001 | 2 |
|
18 | 交流接觸器 | CJX2-0910 220V | 3 |
|
19 | 輔助觸頭 | F4-22 | 3 |
|
20 | 熱繼電器 | JR36-20 6.8-11A | 1 |
|
21 | 時間繼電器帶座 | JSZ3A-A AC220V | 1 |
|
22 | 按鈕指示燈 | LAY7 220V紅 | 1 |
|
23 | 按鈕指示燈 | LAY7 220V綠 | 1 |
|
24 | 按鈕指示燈 | LAY7 220V黃 | 1 |
|
25 | 接線端子 | TB-1508 | 1 |
|
26 | 接線端子 | TB-1512 | 1 |
|
27 | 機械聯鎖可逆接觸器 | CJX1-12/N 38V 11A | 1 |
|
28 | 三相三線有功電能表 | DS862-4 3*380V 3*1.5（6）A | 1 |
|
29 | 單相電度表 | DD862-4220V 1.5（6）A | 1 |
|
30 | 燈管帶座 | 8W鎮流器 | 1 | 全套 |
五、內線安裝工實訓裝置(中級)的實訓項目：
1.照明配電盤內電器安裝；
2動力配電板制作；
3.低壓配電屏一次設備安裝；
4.室內硬母線大街制作；
5.磁力起動器安裝；
6.單回路動力箱安裝；
7.交流接觸器可逆控制操作箱安裝便攜式配電箱制作安裝。
