SBXKG-760Z型照明電路實訓設備(柜式)

一、照明電路考核柜概述

照明電路實訓設備，照明電路考核柜通常采用標準配電柜作為主體，合理利用柜體的雙面空間布局電器及配套實驗器材。柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈、漏電開關等各種實訓元器件，所有器件的接線都在接線端子排上進行，通過走線槽進行工藝布線。

照明電路考核柜是按照勞動社會保障部頒發的"工人技術等級標準"和"職業技能鑒定規范"的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器 及配套實驗器材，能完成初級電工考核鑒定中的照明電路的實操項目，照明電路實訓裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

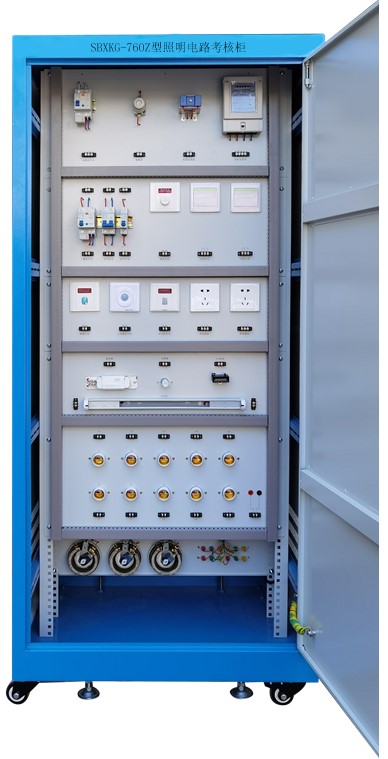

參考圖僅供參考，以實物為準

二、結構及電器配置：

照明電路實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。

三、主要技術參數：

1、輸入電源：電壓AC380V±5%，電流5A。

2、外形尺寸：700cm×500cm×1700cm

3、設備重量：230Kg

四、實驗實訓操作項目：

1.觸摸開關控制白熾燈電路；

2.白熾燈控制電路；

3.人體感應開關控制樓梯白熾燈電路；

4.聲控開關控制樓梯白熾燈電路；

5.日光燈控制電路；

6.單相電度表直接安裝電路；

7.單相電度表間接安裝電路；

8.單相電動機控制電路；

9.電流互感器與電流表配用接線電路；

10.電壓表、電流表安裝電路；

11.三相四線有功電度表直接安裝電路；

12.三相四線有功電度表間接安裝電路；

15.一臺電流互感器用于單相回路的接線電路；

16.兩臺電流互感器接成不完全星形接線電路；

17.三臺電流互感器接成星形接線電路；

18.兩臺電流互感器差接接線電路；

19.三臺電流互感器接成三角形接線電路；

20.萬能轉換開關和電壓表測量三相電壓接線電路；

五、照明電路考核柜每臺配置清單（正反面一樣）

（一）電氣元件配置

（二）控制面板部分
