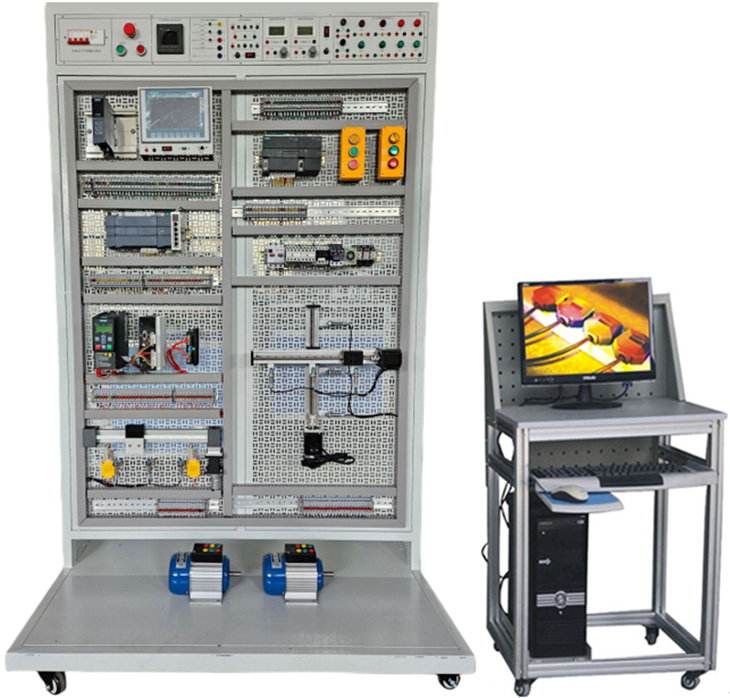

SBGYW-02電氣控制實訓控制柜
一、 產品概述
電氣控制實訓控制柜，隨著工業自動化技術的飛速發展，社會對具備電氣控制實操能力的專業人才需求日益迫切。各大院校、職業培訓機構以及相關企業為提升學員和員工的實踐技能，亟需先進、實用的電氣控制實訓設備。電氣控制實訓控制設備作為一款集多種實訓功能于一體的設備，能夠滿足 PLC 基本技能實訓、工業網絡智能控制與維護實訓等多種需求，是培養高素質電氣控制人才的重要工具。
電氣控制實訓控制平臺集運動控制、伺服控制、傳感器應用、工控組態等技術于一體，滿足工業機器人技術、機電一體化技術、電氣自動化技術等專業教學所需。工業運動控制技術實訓裝置是根據人力資源和社會保障部制定的"可編程序控制系統設計師"培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。
二、 技術性能
1、輸入電源：單相AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜0.5kVA
4、重量：100kg
5、外形尺寸：800mm×800mm×1850mm
6、安全保護：具有漏電壓、漏電流、短路、過電流、過電壓等保護裝置，安全符合國家標準。
三、實訓項目
（1）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
4.基于觸摸屏控制方式的基本指令編程練習
5.基于觸摸屏控制方式的LED控制
6. 伺服電機定位控制
7. 伺服電機的速度控制
8. 伺服電機的正反轉控制
9. 伺服電機和步進電機的綜合控制
10.PLC 模擬量轉數字量控制
11.PLC 數字量轉模擬量控制
四、電氣控制實訓控制柜主要配置清單
序號 | 品名 | 規格 | 數量 | 單位 |
1 | 電源模塊 | 1、輸出：AC380V AC220V DC24V(配香蕉頭母座和香蕉頭線) 2、外形尺寸:(帶滑輪和儲物、電腦位500mm)2000mmx700mmx1900mm(離桌面750mm) | 1 | 臺 |
2 | 電機 | 380V三相異步電機0.75kw | 1 | 臺 |
3 | PLC | 西門子1214C DCDCDC | 1 | 臺 |
4 | PLC | 三菱FX5U-64MT | 1 | 臺 |
5 | 三菱變頻器 | E840 1.5KW 380V | 1 | 臺 |
6 | 觸摸屏 | 威綸通tk80721ip | 1 | 臺 |
7 | 三菱伺服驅動器及伺服電機 | （帶剎車和滑桿）套裝MR-JE-10A+HG-KN13J+3米編碼器線 | 1 | 臺 |
8 | 57 | 閉環2.3N(帶滑桿)M57CME23+CL57C | 1 | 臺 |
9 | 絲杠單元 | 絲杠1套，有效行程250mm，傳感器3個，滑塊1個 | 2 | 套 |
10 | 交換機 | 8口 | 1 | 臺 |
11 | 實訓平臺 | 800mm×800mm×1850mm | 1 | 套 |
12 | 電腦桌 |
| 1 | 張 |
13 | 按鈕指示燈單元 | 自復位按鈕3個，自鎖按鈕3個，選擇開關3個黃色指示燈3個，綠色指示燈3個，紅色指示燈3個， | 1 | 套 |
友情提示：
1、設備驗收：各采購單位收貨時請檢查機電一體化自動化生產流水線實訓設備的貨品外觀，核實機電一體化自動化生產流水線實訓設備的數量及配件，拒收處于受損狀態的機電一體化自動化生產流水線實訓設備；
2、設備質保：碩博將為各采購單位提供機電一體化自動化生產流水線實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對機電一體化自動化生產流水線實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臋C(jī)電一體化自動化生產流水線實訓設備選型錯誤或機電一體化自動化生產流水線實訓設備購買數量錯誤，造成機電一體化自動化生產流水線實訓設備的退換貨要求，將不被接受；
4、設備貨期：對機電一體化自動化生產流水線實訓設備的發貨期為參考值，如您需要了解機電一體化自動化生產流水線實訓設備的精確貨期，請與碩博的銷售人員聯系；
5、咨詢電話：如各采購單位對裝置有任何疑問，請致電：021-61482206 ,我們將由專業技術人員為您提供有關機電一體化自動化生產流水線實訓設備的技術咨詢。
