SBDGZ-890B維修電工技術實驗裝置
一、概述
維修電工技術實驗裝置，是上海碩博教學設備專為職業院校、技工院校、技能鑒定中心開發的網孔板式維修電工實訓平臺，與你提供的現場設備外觀高度匹配。維修電工技術實驗設備采用工業級設計，全面覆蓋電工基礎、電機拖動、電氣控制、故障排查等實訓內容，可同時作為教學實訓與電工技能等級考核設備，滿足“教、學、練、考”一體化需求。
維修電工技術實驗平臺板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。維修電工技術實驗設備根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，電工綜合實訓平臺適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從實訓臺上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。對實訓場所不多、教學經費投入受限制的學校，網孔型維修電工實訓裝置是一種理想的職業教育實訓設備。

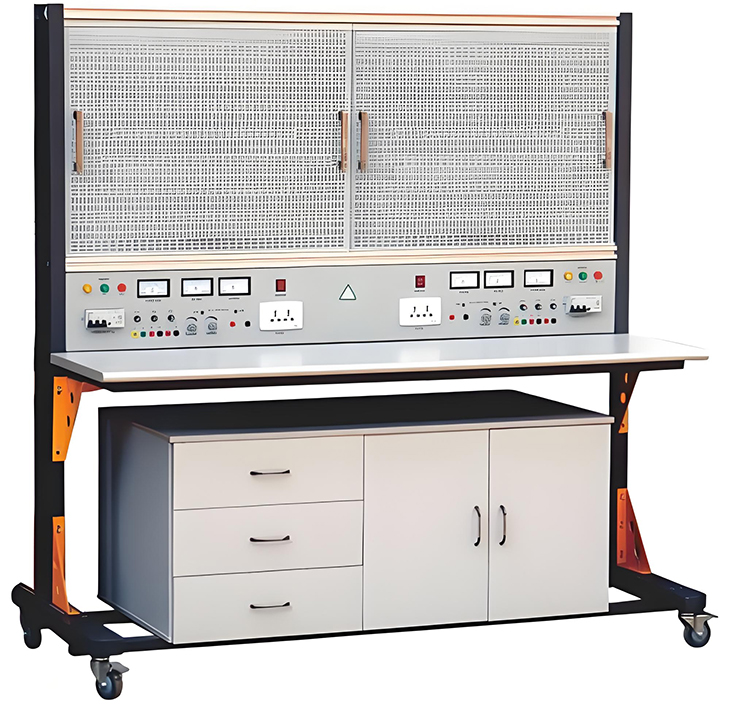

（圖片僅供參考、以實際配置為準）
二、設備技術指標
1. 外型：整體尺寸1640mm×1400mm×1638mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源：
輸入：三相AC380V±10%50HZ三相五線；需提供固定交流輸出：380V≥2組、220V≥2組，固定直流輸出：24V/1A≥2組、+12V/0、5A≥2組、-12V/0、5A≥2組、5V/0、5A≥2組。
4. 接口及儀表：指針式電壓表1 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1.以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；
2.實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3.實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm。
4.網孔板：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元氣件包括各類低壓電氣、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM，大小774*580MM
四、參考實訓項目
1.三相異步電動機直接啟動控制電路
2.三相異步電動機點動控制電路
3.三相異步電動機自鎖控制電路
4.三相異步電動機按鈕聯鎖正反轉控制電路
5.三相異步電動機接觸器聯鎖正反轉控制電路
6.三相異步電動機雙重聯鎖正反轉控制電路
7.三相異步電動機工作臺自動往返控制電路
8.兩臺三相異步電動機順序啟動、順序停轉控制電路
9.三相異步電動機的兩地控制電路
10.接觸器控制的Y-△控制
11.時間繼電器控制的Y-△控制
12.三相異步電動機單向啟動反接制動控制電路
13.三相異步電動機無變壓器半波整流單向啟動能耗制動控制電路
14.三相異步電動機有變壓器全波整流單向啟動能耗制動控制電路
15.三相異步電動機正反轉啟動能耗制動控制電路
16.單相鼠籠電動機電容啟動控制電路
17.雙速交流異步電動機手動變速控制電路
18.雙速交流異步電動機自動變速控制電路
19.斷電延時直流能耗制動的Y-△啟動控制電路
20.三相異步電動機正反轉能耗制動控制線路
21.三相異步電動機正反轉啟動反接制動控制線路
22.C620型車床電氣控制線路
23.電動葫蘆電氣控制
24.Y3150滾齒機控制電路
25.可編程控制器的基本指令操作
26.PLC控制的三相異步電動機正反轉控制
27.PLC控制的三相異步電動機Y-△啟動控制
28.PLC控制的三相異步電動機降壓啟動控制
29.PLC控制的三相異步電動機能耗制動控制
30.變頻器功能參數設置與操作
31.變頻器報警與保護功能
32.多段速度選擇變頻調速
33.外部端子點動控制
34.控制電機正反轉運動控制
35.控制電機運行時間操作
36.瞬間停電變頻器參數設定
37.外部電壓變頻調速
38.外部電流變頻調速
39.三相異步電動機的變頻開環調速
40.PLC控制變頻器調速
41.CA6140車床電氣控制電路單元常見故障的檢查與排除（16個故障點，自動設故）。
42.X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，自動設故）
五、網孔型維修電工實訓裝置元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | PLC主機 | FX1N-40MR | 1 |
2 | 變頻器 | FR-D720 0.4KW | 1 |
3 | CA6140車床電氣控制電路模塊 |
| 1 |
4 | X62W銑床電氣控制電路模塊 |
| 1 |
5 | 智能答題器 |
| 1 |
6 | 低壓斷路器 | DZ108-20/10 | 1 |
7 | 螺旋式保險盒 | RL1-15/3A | 3 |
8 | 直插式保險盒 | RT14-20/2A | 2 |
9 | 交流接觸器 | CJX2-0910 | 3 |
10 | 輔助觸頭 | F4-22 | 3 |
11 | 熱繼電器 | R16B-20/3 | 1 |
12 | 通電延時時間繼電器 | ST3PA-B/380V（0-60S） | 1 |
13 | 時間繼電器座 | PF-083A | 1 |
14 | 3H鐵殼按鈕 |
| 2 |
15 | 行程開關 | LX9-222 | 2 |
16 | 行程開關 | LX9-001 | 2 |
17 | 倒順開關 | K03-15 | 1 |
18 | 日光燈管 | Y210RR25/10W | 1 |
19 | 鎮流器 | 13W | 1 |
20 | 日光燈座 |
| 2 |
21 | 大功率電阻 |
| 3 |
22 | 二極管 |
| 1 |
23 | 接線端子排 | JF5-2.5/5 | 5 |
24 | G形導軌 |
| 1 |
25 | 走線槽 |
| 1.5米 |
26 | 螺絲 |
| 70 |
27 | 螺絲刀 |
| 2 |
28 | 尖嘴鉗 |
| 1 |
29 | 剝線鉗 |
| 1 |
30 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 |
31 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 |
32 | 變頻電機 | 380V/Y/△180W帶編碼器和導軌 | 1 |
