SBWDG-06PLC可編程控制器電工實訓臺
一、概述
PLC可編程控制器電工實訓臺主要用于電氣自動化、機電一體化等專業的教學實訓， 模塊化設計，配備網孔板，可自由搭建電路，PLC可編程控制器電工實訓裝置是面向職業院校、技工院校及技能鑒定機構，專為初級、中級、高級維修電工職業技能培訓、實操實訓、等級考核與職業鑒定打造的專業化教學實訓場地。實驗室嚴格依據國家維修電工職業技能標準與教學大綱配置，涵蓋電工基礎、低壓電器、電氣控制、電機拖動、照明線路、故障排查、繼電接觸控制、PLC基礎應用等核心教學模塊，可滿足從入門基礎實操到中高級綜合故障檢修、安裝調試的全層級教學需求。

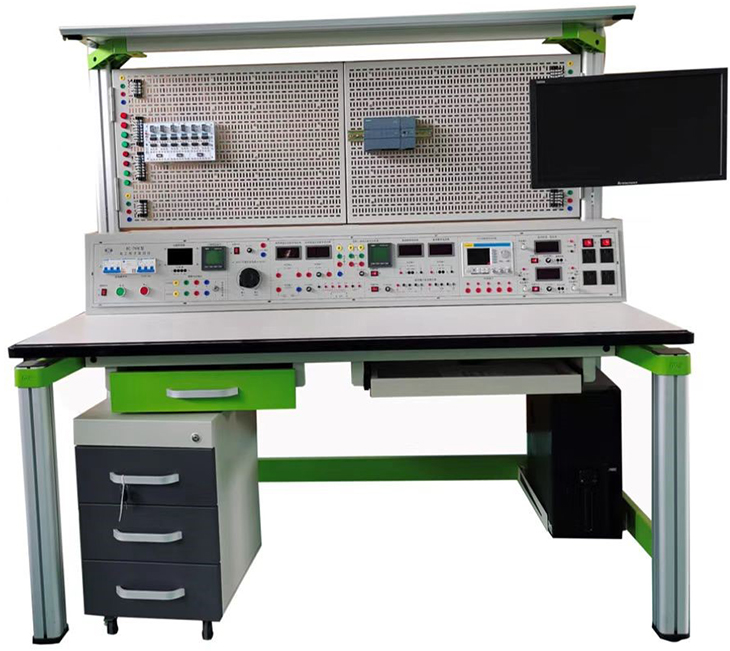

（圖片僅供參考、以實際配置為準）
二、設備技術指標
1.雙工位實訓臺外型：整體尺寸≥1700mm×700mm×1690mm；
2.雙工位實訓臺架的材料：鋼板、鋁合金結構；
3.電源(每個工位具有相同電源)：
(1)輸入：三相AC 380V ±10% 50HZ 三相五線；
(2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
(3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4.接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.每工位提供4只5408整流二極管，用于能耗制動的整流電路。三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。
7.直流電源、直流電壓/電流表、邏輯輸出及指示等，其中：直流電壓0～10V可調輸出；直流電流4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。
三、設備結構功能
雙工位實訓臺由實訓屏（內置電源）、實訓桌、網孔板三大部分組成。
1.實訓屏（內置電源）設有電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源輸出設有短路保護。
2.實訓桌桌面采用防火、防水、耐磨高密度層壓板封邊特制（厚度≥25mm），有效提高絕緣等級。實訓桌采用工業型材或鐵質雙層亞光密紋噴塑結構，桌架底部設計至少有四個腳輪，方便實訓臺架移動（兩個定向，兩個萬向帶剎車）。桌子設有二個抽屜（帶鎖）用于置工具及資料，邊上設有鍵盤電腦聯體設計、下方設有儲存柜放置模塊和實驗導線。3.網孔板2塊：尺寸700mm×600mm、厚度1.5MM，采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板配置若干只與橢圓形孔匹配的塑料卡件，用于固定實驗用相關電器元器件，以便各器件的拆裝方便。網孔板為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件件的安裝和布局。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路
23.三相異步電動機能耗制動控制線路
24.變頻器的參數設置
25.變頻器的BOP啟?？刂?/span>
26.變頻器的外部端子控制
27. PLC控制三相異步電機啟?？刂?/span>
28. PLC控制三相異步電機正反轉控制
29. PLC控制三相異步電機星三角控制
30. PLC與變頻器通訊控制
31. 觸摸屏的畫面編輯
32. 觸摸屏通訊參數設置
33. 觸摸屏與PLC通訊控制
34. 觸摸屏、PLC、變頻器通訊控制
五、PLC可編程控制器電工實訓臺每套配置表
序號 | 名稱 | 每套數量 | 單位 | 備注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 | 做成整式跟桌子連在一起了 |
3 | 儲存柜 | 2 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 器材配備 | 1 | 套 | 見下表一 |
7 |
|
|
|
|
表二：實訓臺元器件配置清單（1臺）
序號 | 名 稱 | 型號與規格 | 數量 | 單位 |
1 | 單相電度表 | DD862-2或DDS1319 | 2 | 個 |
2 | 單相閘刀開關 | HK8 | 2 | 個 |
3 | 開關 | 4A/250V | 2 | 個 |
4 | 平燈頭 | 6A/250V | 4 | 個 |
5 | 插座 |
| 2 | 個 |
6 | 拉線開關 | 4A/250V | 2 | 個 |
7 | 墻壁開關座 |
| 4 | 個 |
8 | 聲控開關 |
| 2 | 個 |
9 | 3H鐵殼按鈕 |
| 4 | 個 |
10 | 行程開關 | LX9-111 | 4 | 個 |
11 | 行程開關 | LX9-001 | 4 | 個 |
12 | 倒順開關 | K03-15 | 2 | 個 |
13 | 電流互感器 | BH0.66 | 2 | 個 |
14 | 低壓斷路器 | DZ108-20/10或DZ47S-32/3P | 2 | 個 |
15 | 2P直插式保險盒 | RT18-32X | 2 | 個 |
16 | 3P直插式保險盒 | RT18-32X | 2 | 個 |
17 | 日光燈管 | 10W | 2 | 條 |
18 | 鎮流器 | 13W | 2 | 個 |
19 | 日光燈座 |
| 4 | 個 |
20 | 交流接觸器 | CJX2序列 | 6 | 個 |
21 | 輔助觸頭 | F4-22 | 6 | 個 |
22 | 熱繼電器 | 0.63-1A | 2 | 個 |
23 | 時間繼電器 | ST3PA-B/380V（0-60S） | 2 | 個 |
24 | 時間繼電器座 | PF-083A | 2 | 個 |
25 | 熔斷器及熔芯配套FR1 |
| 2 | 個 |
26 | 熔斷器及熔芯配套FR2 |
| 2 | 個 |
27 | 接線端子排 | JF5-2.5/5 | 5 | 個 |
28 | 導軌 |
| 1 | 個 |
29 | 走線槽 |
| 2 | 米 |
30 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 | 1 | 個 |
31 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 | 1 | 個 |
32 | 三相雙速鼠籠異步電動機 | 380V/Y/△180W | 1 | 個 |
33 | 可編程控制器實訓組件（本項以下3項必須滿足能夠配套使用） | SIMATIC S7-1200及以上 | 1 | 套 |
34 | 觸摸屏 | 觸摸屏7寸，帶通訊和2個接口，帶固定架，昆侖通態。 | 1 | 套 |
35 | 變頻器實訓組件 | SIMATIC S7- V20或G120 | 1 | 套 |
36 | 編程電纜 | 3米長，用于PLC主機與PC機通訊 | 2 | 根 |
37 | 專用導線 |
| 30 | 米 |
38 | 螺絲 |
| 100 | 枚 |
39 | 塑料安裝卡子 | 配網板上M4字攻螺絲安裝電器元件 | 100 | 粒 |
40 | 常用實訓工具 | 萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝 | 1 | 套 |
