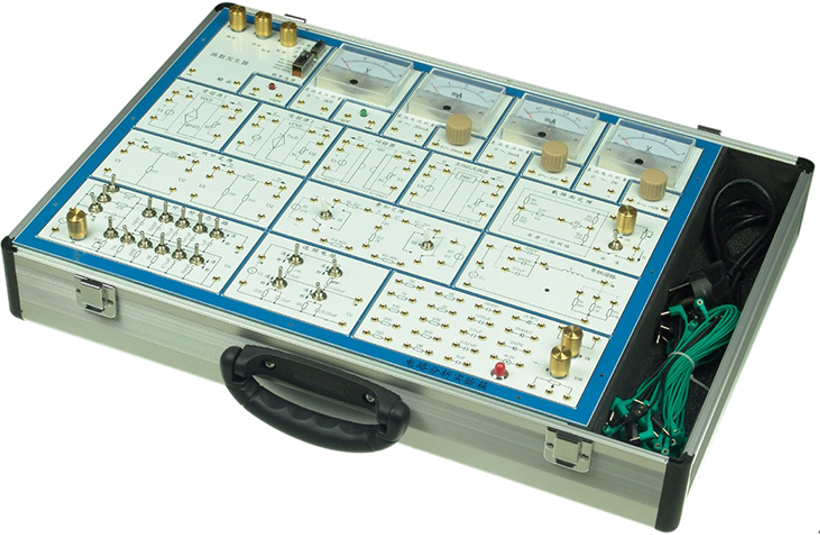

SB-DL2型電路分析實驗箱

電路分析實驗箱主要是進行電工學中的有關電路分析理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過元件區不同元件組合，可組成多種測試電路，實驗板正面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。

☆系統組成

（1）電源輸入：AC220V±10% ，50Hz

輸出 ：固定穩壓電源 ±l2V/0.5A，

可調穩壓電源 0～+l2V/0.5A，0～-l2V/0.5A,可調恒流源  0～20mA 均有短路過載保護，自動恢復功能。

（2）函數發生器

波 形：正弦波、方波、三角波

頻率范圍：10HZ~100KHZ，分四檔連續可調

幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）

（3）指針式電壓表頭：0～30V及0～5V各1只；指針式電流表頭：0～20mA及0～1mA各1只，可滿足多點同時測試電壓、電流的動態監測。

（4）其它器件組成：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓管)3只、電位器2只(1K、10K各1只)、阻容擴展插座4只，6.3V指示燈1只，運放四組等。

（5）鋁合金實驗箱體，堅固耐用，樣式美觀、大方。

可完成以下實驗：

(l)線性與非線性元件的伏安特性。

(2)電位及其與電壓關系的研究。

(3)基爾霍夫定理。

(4)疊加定理。

(5)電壓源與電流源的等效變換。

(6)戴維南及諾頓定理。

(7)受控源VCVS、VCCS的實驗。

(8)典型電信號的觀察和測量。

(9)RC一階電路的響應測試。

(10)二階電路的響應測試。

(1l)RC選頻網絡特性測試。

(12)R、L、C元件在正弦電路中的特性實驗。

(13)R、L、C串聯諧振電路的研究。

（14）R、L、C并聯諧振電路的研究。

(15)雙口網絡測試。

(16)其它電路的研究。
