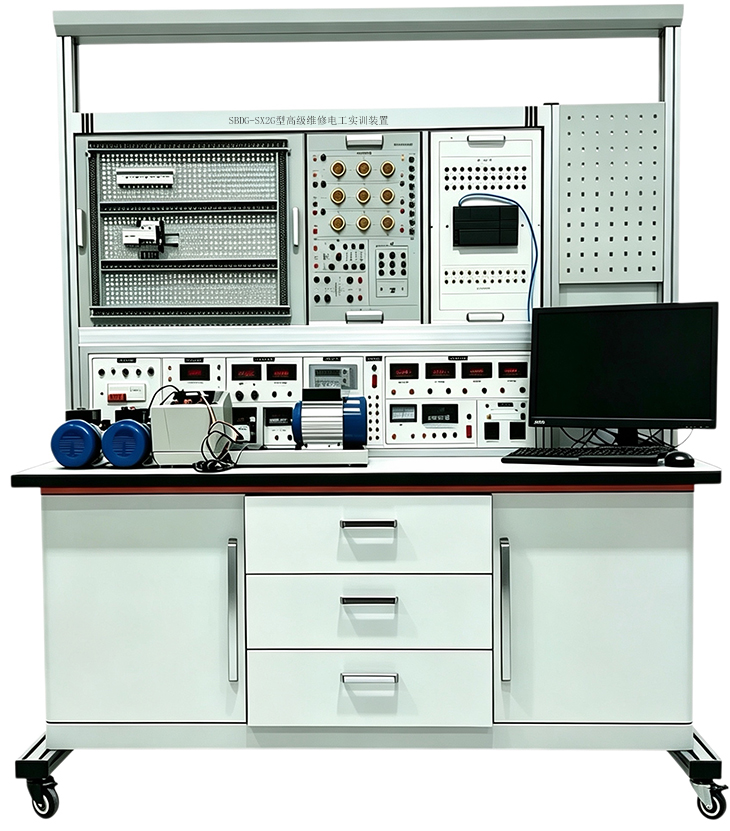

SBDG-SX2G型高級維修電工實訓裝置
一、產品概述
高級維修電工實訓裝置，高級維修電工實訓設備采用鋁型材結構，由電源控制屏、實訓網孔板、PLC、變頻器、觸摸屏、三相異步電動機、雙速異步電動機、直流電動機、機床電氣考核掛箱、單三相變壓器掛箱、電力電子實訓掛箱、電子技術實訓掛箱、單片機實訓掛箱、各種工具、儀器以及低壓電器元件等構成，可以完成高級維修電工所要求的技能鑒定項目，同時還可以完成電工基本技能實訓，電力拖動控制線路實訓，機床電路調試與維修，PLC應用技術實訓，變頻器應用技術實訓，觸摸屏實訓，PLC網絡通訊，PLC、變頻器、觸摸屏的綜合應用，電子技術實訓，單片機實訓，變壓器實訓、電力電子實訓等實驗實訓內容。
二、產品主要構成
1、實訓臺
（1）實訓臺架采用鋁型材結構，整體尺寸1612*800*1790mm；
（2）桌面下面放置儲物柜，尺寸為930x525x545mm。
（3）桌面采用高密度壓縮板，表面防水、防火、堅固耐用；
（4）桌面上面為實訓操作區，由電源控制屏、網板操作區（不銹鋼網孔板尺寸595*660mm）、儀器放置區、3掛箱放置區（可同時放置3個尺寸為420*297mm的掛箱），臺子的最上面為照明燈管；
（5）臺體右側安裝伸縮旋轉壁掛式液晶顯示器支架。
2、電源控制屏
（1）電源：三相五線交流電源，380V±10％,50Hz,容量≤1500VA；
（2）具有三相漏電保護器、急停按鈕、電源指示燈、供電指示燈；
（3）提供AC380V電源輸出，AC220V電源輸出；
（4）提供隔離電源1路：為實驗提供4路0.5A +15V/-9V隔離供電，1路0.5A +24V隔離供電，1路0.5A ±15V/+5V隔離供電；
（5）提供直流電機調速電源，電樞DC0-220V，勵磁DC220；
（6）提供三相自耦調壓器，0-430V可調輸出；
（7）提供AC24V、雙AC15V、雙AC8V、DC24V、DC±12V、DC±5V、 DC1.25-30V可調、4-20mA可調輸出；
（8）提供智能答題考核器1套。
3、PLC主機掛箱
掛箱尺寸420mm×297mm，采用帶指示燈的船型開關作為PLC電源控制開關；PLC的輸入輸出均引到面板。包含指示燈12個，蜂鳴器1個，按鈕自鎖、不自鎖各6個。
（1）主機：三菱FX3U-48MR/ES-A
◆ 24路數字量輸入，24VDC
◆ 24路繼電器型輸出
◆ 程序存儲器：64000步
◆ 高速計數器：
◆單相計數器：6個，100KHz 2個，10KHz
◆A/B計數器：2個，50KHz
◆ 定時器：512個
◆ 計數器：235個
◆ 通訊口：1個RS-422口
（2）通訊擴展板：FX3U-485-BD
4、變頻器掛箱
變頻器的輸入輸出信號均用小插孔引出到面板，變頻器的強電采用帶絕緣護套的插孔引出到面板，強電和弱電采用不同的插孔，避免了由于誤接線而燒壞變頻器的事故。提供一個10K電位器和若干個帶鎖的按鈕，485接口引出到面板，配合變頻器完成實驗，方便、快捷。
變頻器:ACQ580
5、觸摸屏掛箱：掛箱尺寸420*297mm，觸摸屏選用昆侖通態TPC7032Kt，7寸彩色觸摸屏。
6、PLC模擬負載掛箱
（1）模擬負載掛箱1
提供天塔之光、八段數碼顯示、郵件自動分檢控制、自動軋鋼控制系統、水塔水位自動控制、多種液體自動混合、自動成型機控制。
（2）模擬負載掛箱2
交通信號燈、機械手動作模擬、裝配流水線自動控制、加工中心刀具選擇控制、自動送料裝車等負載。
7、電機
序號 | 名稱 | 型號參數 | 數量 | 單位 |
1 | 三相異步電動機 | 380V,180W，可Y-△轉換 | 1 | 臺 |
2 | 雙速異步電動機 | 380V,120W/180W,1400/2800RPM | 1 | 臺 |
3 | 直流電動機 | 80W，220V，0.55A，1500RPM | 1 | 臺 |
8、低壓電器元件 |
序號 | 名稱 | 型號參數 | 數量 | 單位 |
1 | 3P斷路器 | DZ47s，3P，D10 | 2 | 個 |
2 | 2P斷路器 | DZ47s，2P，C6 | 2 | 個 |
3 | 熔斷器 | RT18-32，10A3只，5A2只。 | 5 | 只 |
4 | 中間繼電器 | CDZ9-52PL DC24V | 4 | 只 |
5 | 交流接觸器 | CJ20-10型，AC220V | 4 | 只 |
6 | 交流接觸器 | CJ20-10型，AC380V | 4 | 只 |
7 | 按鈕 | LAY7型 | 5 | 只 |
8 | 指示燈 | AD56-22DS，AC380V | 3 | 只 |
9 | 熱繼電器 | JRS2-63/F,0.63-1A | 2 | 只 |
10 | 功率電阻 | 200Ω,50W，帶固定架 | 3 | 只 |
11 | 扭置開關 | 3控2檔,9腳，AC380V開孔12mm | 3 | 只 |
12 | 旋鈕 | LAY7,開孔22.5mm | 2 | 只 |
13 | 行程開關 | JW2-11H | 4 | 只 |
14 | 通電延時時間繼電器 | ST3PA-B, 線圈AC380V | 1 | 只 |
15 | 通電延時時間繼電器 | ST3PC-B, 線圈AC380V | 1 | 只 |
16 | 斷電延時時間繼電器 | ST3PF-B, 線圈AC380V | 1 | 只 |
17 | 整流橋 | IN5408*4 | 1 | 只 |
18 | 中間繼電器 | JZC1-44E(3TH82), AC380V | 2 | 只 |
9、測量儀表
交流數字電壓表1只：測量范圍0～500V，精度為0.5級，三位半數顯；
交流數字電流表1只：測量范圍0～5A，精度為0.5級，三位半數顯；
直流數字電壓表1只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級；
直流數字毫安表1只：測量范圍0～2000mA，精度為0.5級，三位半數顯。
交流數字功率表1只：測量范圍0～500V，5A,精度為0.5級，三位半數顯；
交流數字功率因數表1只：測量范圍0～500V，5A,精度為0.5級，三位半數顯；
10、工具、耗材
序號 | 名稱 | 參數 | 數量 | 單位 |
1 | 工具箱 |
| 1 | 套 |
2 | 測電筆 |
| 1 | 支 |
3 | 電工刀 |
| 1 | 支 |
4 | 電烙鐵（電烙鐵架） | 35W | 1 | 套 |
5 | 剝線鉗 | 7寸 | 1 | 把 |
6 | 斜口鉗 | 6寸 | 1 | 把 |
7 | 尖嘴鉗 | 6寸 | 1 | 把 |
8 | 壓線鉗 | 6寸 | 1 | 把 |
9 | 小一字螺絲刀 | 3*75 | 1 | 把 |
10 | 大一字螺絲刀 | 6*100 | 1 | 把 |
11 | 小十字螺絲刀 | 3*75 | 1 | 把 |
12 | 大十字螺絲刀 | 6*100 | 1 | 把 |
13 | 鑷子 |
| 1 | 把 |
14 | 剪刀 |
| 1 | 把 |
15 | 細砂紙 |
| 1 | 張 |
16 | 松香 |
| 200 | 克 |
17 | 焊錫絲 |
| 1 | 卷 |
18 | 導線 | 0.75平方 | 1 | 盤 |
三、技術參數
1、電源：三相五線交流電源，帶漏電保護
2、功率：<1.5KW
3、安全保護：
1）漏電保護動作電流：≤30mA；
2）漏電保護動作反應時間：≤0.1S；
4、實訓臺尺寸：1612*800*1790mm；
四、產品功能
1、電力電子變流技術
(1) 單結晶體管觸發電路
(2) 鋸齒波同步移相觸發電路
(3) 正弦波同步移相觸發電路實驗
(4) 雙向晶閘管與KC05集成觸發電路實驗
(5) 單相半波可控整流電路
(6) 單相橋式半控整流電路
(7) 單相橋式全控整流電路
(8) 三相半波可控整流電路
(9) 三相橋式半控整流電路
(10) 三相橋式全控整流電路
(11) 單相交流調壓電路
(12) 三相交流調壓電路
(13) MOSFET、IGBT特性實驗及驅動電路實驗
2、繼電接觸控制實驗
(1) 三相異步電動機直接啟動控制
(2) 三相異步電動機接觸器點動控制線路
(3) 三相異步電動機接觸器自鎖控制線路
(4) 三相異步電動機接觸器點動與自鎖控制線路
(5) 三相異步電動機按鈕聯鎖的正反轉控制線路
(6) 三相異步電動機接觸器聯鎖正反轉控制線路
(7) 三相異步電動機按鈕接觸器雙重聯鎖的正反轉控制線路
(8) 三相異步電動機的手動順序控制
(9) 三相異步電動機的自動順序控制
(10) 三相異步電動機的多地控制
(11) 三相異步電動機定子串電阻減壓啟動手動控制線路
(12) 三相異步電動機定子串電阻減壓啟動自動控制線路
(13) 三相異步電動機能耗制動控制電路
(14) 三相異步電動機反接制動控制線路
(15) 三相異步電動機Y－△起動手動控制線路
(16) 三相異步電動機Y－△起動自動控制線路
(17) 工作臺自動往返控制線路
(18) 帶有點動的自動往返控制電路
(19) 位置開關作自動停止正反轉起動控制電路
(20) 雙速交流異步電動機手動變速控制電路
(21) 雙速交流異步電動機自動變速控制電路
(22) 直流電動機的控制及調速
3、PLC實訓
1) PLC基本指令實訓
2) 布爾指令訓練
3) 定時器指令實訓
4) 計數器指令實訓
5) 傳送指令訓練
6) 數據移位指令訓練
7) 算術運算指令訓練
8) 邏輯指令訓練
9) 順序控制繼電器指令訓練
10) PLC控制的三相異步電動機的啟動與停止
11) PLC控制的三相異步電動機的正反轉項目
12) PLC控制的三相異步電動機的點動與自鎖項目
13) PLC控制的三相異步電動機的星三角啟動項目
14) PLC控制的天塔之光實訓
15) PLC控制的八段數碼顯示實訓
16) PLC控制的郵件自動分檢實訓
17) PLC控制的水塔水位自動控制實訓
18) PLC控制的加工中心刀具庫選擇控制實訓
19) PLC控制的多種液體自動混合控制實訓
20) PLC控制的自動成型機控制實訓
21) PLC控制的裝配流水線自動控制實訓
22) PLC控制的自動軋鋼機控制實訓
23) PLC控制的交通信號燈控制實訓
24) PLC控制的機械手動作控制實訓
25) PLC控制的自動送料裝車系統實訓
4、電機驅動與調速
(1) 變頻器面板功能參數設置和操作；
(2) 變頻器對電機點動控制、啟?？刂?；
(3) 電機轉速多段控制；
(4) 基于模擬量控制的電機開環調速；
(5) 基于面板操作的電機開環調速；
(6) 變頻器的保護和報警功能實訓；
5、觸摸屏組態控制技術
(1) 觸摸屏的參數設置；
(2) 觸摸屏的編程；
(3) 觸摸屏、PLC、變頻器的綜合應用；
五、配置清單
序號 | 名稱 | 型號參數 | 數量 | 單位 |
1 | 實訓臺 | （1）實訓臺架采用鋁型材結構，整體尺寸1612*803*1790mm； | 1 | 臺 |
（2）桌面下面放置儲物柜，用于放置實訓器材及實訓掛箱，尺寸為：930*525*545mm； |
（3）桌面采用高密度壓縮板，表面防水、防火、堅固耐用； |
（4）桌面上面為實訓操作區，由電源控制屏、網板操作區（不銹鋼網孔板尺寸595*660mm）、儀器放置區、3掛箱放置區（可同時放置3個尺寸為420*297mm的掛箱），臺子的最上面為照明燈管； |
（5）臺體右側安裝伸縮旋轉壁掛式液晶顯示器支架。 |
2 | 電源控制屏 | （1）電源：三相五線交流電源，380V±10％,50Hz,容量≤1500VA； | 1 | 套 |
（2）具有三相漏電保護器、急停按鈕、電源指示燈、供電指示燈； |
（3）提供AC380V電源輸出，AC220V電源輸出； |
（4）提供隔離電源1路：為實驗提供4路0.5A +15V/-9V隔離供電，1路0.5A +24V隔離供電，1路0.5A ±15V/+5V隔離供電； |
（5）提供直流電機調速電源，電樞DC0-220V，勵磁DC220； |
（6）提供三相自耦調壓器，0-430V可調輸出； |
（7）提供AC24V、雙AC15V、雙AC8V、DC24V、DC±12V、DC±5V、 DC1.25-30V可調、4-20mA可調輸出； |
（8）提供智能答題考核器1套 |
3 | 變壓器掛箱 | 有三相組式變壓器（原邊220V/0.35A，副邊55V/1.4A），也可作為三只單相變壓器實驗；三相芯式變壓器負載（原邊220V/100W，副邊55V/100W））各一只。 | 1 | 個 |
4 | PLC主機掛箱 | 主機：FX3U-48MR/ES-A | 1 | 個 |
通訊擴展板：FX3U-485-BD 或西門S7-1200CPU1214C |
5 | 變頻器掛箱 | 三菱FR-E740-0.4K-CHT ABB,ACQ580-01-02A7-4 | 1 | 個 |
6 | 觸摸屏掛箱 | 昆侖通態TPC7032Kt，7寸彩色觸摸屏 施耐德：HMIGXU3500 | 1 | 臺 |
7 | 模擬負載掛箱1 | 提供天塔之光、八段數碼顯示、郵件自動分檢控制、自動軋鋼控制系統、水塔水位自動控制、多種液體自動混合、自動成型機控制 | 1 | 個 |
8 | 模擬負載掛箱2 | 提供交通信號燈、機械手動作模擬、裝配流水線自動控制、加工中心刀具選擇控制、自動送料裝車 | 1 | 個 |
9 | 三相異步電動機 | YS6324，380V,180W，可Y-△轉換 | 1 | 臺 |
10 | 雙速異步電動機 | YD6324，380V,120W/180W,1400/2800RPM | 1 | 臺 |
11 | 直流電動機 | 90SZ52，80W，220V，0.55A，1500RPM | 1 | 臺 |
12 | 低壓電器元件 | 3P斷路器 | 3P，D10 | 2 | 個 |
2P斷路器 | 2P，C | 2 | 個 |
熔斷器 | RT18-32，10A3只，5A2只 | 5 | 只 |
中間繼電器 | CDZ9-52PL DC24V | 4 | 只 |
交流接觸器 | CJ20-10型，AC220V | 4 | 只 |
交流接觸器 | CJ20-10型，AC380V | 4 | 只 |
按鈕 | LAY7 | 5 | 只 |
指示燈 | AD56-22DS，AC380V | 3 | 只 |
熱繼電器 | JRS2-63/F,0.63-1A | 2 | 只 |
功率電阻 | 200Ω,50W，帶固定架 | 3 | 只 |
扭置開關 | 3控2檔,9腳，AC380V開孔12m | 3 | 只 |
旋鈕 | LAY7,開孔22.5m | 2 | 只 |
行程開關 | JW2-11H | 4 | 只 |
通電延時時間繼電器 | 線圈AC380V | 1 | 只 |
通電延時時間繼電器 | 線圈AC380V | 1 | 只 |
斷電延時時間繼電器 | 線圈AC380V | 1 | 只 |
整流橋 | IN5408*4 | 1 | 只 |
中間繼電器 | JZC1-44E(3TH82), AC380V | 2 | 只 |
13 | 電力電子實訓掛箱(一) | 該掛箱裝有三相可控橋、單相可控橋、三相整流橋、控制電路、給定電路等，可以完成以下實驗：單相半波可控整流電路實驗、單相橋式半控整流電路實驗、單相橋式全控整流電路實驗、單相交流調壓電路實驗、單相交流調功電路實驗、三相半波可控整流電路實驗、三相橋式半控整流電路實驗、三相橋式全控整流電路實驗、三相交流調壓電路實驗、單相不可控整流電路實驗、三相不可控整流電路實驗、開環不可逆直流調速、開環三相異步電機調壓調速系統實驗 控制電路采用高性能芯片作為主控制芯片來觸發可控硅，實現高輸出線性程度，輸出起控點低，移相精度高、可對負載實現無級調節。 | 1 | 個 |
電力電子實訓掛箱(二) | 該掛箱主要由三相可調電阻、三相阻性負載和三相電感組成?？赏瓿呻娏﹄娮蛹夹g實驗中的電阻負載、電感負載實驗，并且阻性燈泡負載可以直觀看到實驗現象。 | 1 | 個 |
電力電子實訓掛箱(三) | 該掛箱是晶閘管觸發電路專用實驗掛箱，其中有同步變壓器、單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路以及單相交流調壓觸發電路。 | 1 | 個 |
電力電子實訓掛箱(四) | 該掛箱主要由MOSFEF、IGBT等器件的驅動電路和開關特性、控制電路組成?？赏瓿蒑OSFEF、IGBT等器件的特性實驗，測定新器件的特性曲線。 | 1 | 個 |
14 | 測量儀表 | 交流數字電壓表 | 測量范圍0～500V，精度為0.5級，三位半數顯 | 1 | 只 |
交流數字電流表 | 測量范圍0～5A，精度為0.5級，三位半數顯 | 1 | 只 |
直流數字電壓表 | 測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級 | 1 | 只 |
直流數字毫安表 | 測量范圍0～2000mA，精度為0.5級，三位半數顯 | 1 | 只 |
交流數字功率表 | 測量范圍0～500V，5A,精度為0.5級，三位半數顯 | 1 | 只 |
交流數字功率因數表 | 測量范圍0～500V，5A,精度為0.5級，三位半數顯 | 1 | 只 |
15 | 工具箱及工具 | 工具箱 |
| 1 | 套 |
測電筆 |
| 1 | 支 |
電工刀 |
| 1 | 支 |
電烙鐵（電烙鐵架） | 35W | 1 | 套 |
剝線鉗 | 7寸 | 1 | 把 |
斜口鉗 | 6寸 | 1 | 把 |
尖嘴鉗 | 6寸 | 1 | 把 |
壓線鉗 | 6寸 | 1 | 把 |
小一字螺絲刀 | 3*75 | 1 | 把 |
大一字螺絲刀 | 6*100 | 1 | 把 |
小十字螺絲刀 | 3*75 | 1 | 把 |
大十字螺絲刀 | 6*100 | 1 | 把 |
鑷子 |
| 1 | 把 |
剪刀 |
| 1 | 把 |
細砂紙 |
| 1 | 張 |
16 | 耗材 | 松香 |
| 200 | 克 |
焊錫絲 |
| 1 | 卷 |
導線 | 0.75平方 | 1 | 盤 |
17 | ISP單片機下載器 |
| 1 | 個 |
18 | 課凳 |
| 2 | 個 |
19 | 說明書 |
| 2 | 本 |
