SBMCM-02模塊化柔性生產線

一、概述

模塊化柔性生產線，模塊化柔性生產線教學模型職業院校智能制造、機電一體化、工業機器人、電氣自動化實訓室；技工院校智能制造技能競賽賽場；本科院校自動化、機械設計專業過程控制實驗室；智能制造企業職工崗前培訓基地。模塊化柔性生產線模型是面向機電一體化、工業自動化、智能制造、機器人技術專業的綜合性理實一體化實訓設備，參照工業自動化柔性制造流水線標準進行小型化教學復刻，集機械傳動、氣動液壓、傳感器檢測、PLC控制、伺服變頻調速、工業機器人搬運、視覺檢測、上位機組態、MES產線管理于一體。

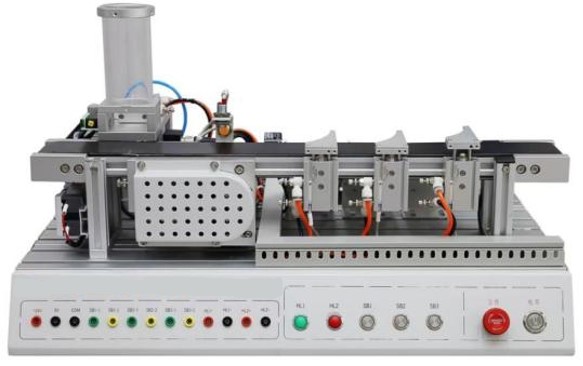

（圖片僅供參考、以實際配置為準）

1.模塊化柔性生產線包含型材臺面、供料模塊、傳輸帶模塊、分揀站模塊、PLC主機、氣站等組成，每個模塊都配置工業級集線器可以獨立布局控制，也可實現多站組合控制，適用于機電一體化技術、電氣自動化技術、智能機電技術、工業機器人技術、智能控制技術等相關專業的實訓與教學。

2.輸入電源：?jiǎn)蜗嗳€AC220V±10% 50Hz

3.裝置容量：＜0.5kVA

4.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

5.實訓平臺：輸入單相三線～220V±10% 50Hz；總體尺寸≤550mm×350mm，底座采用鈑金噴塑多色嵌套式設計，厚度≤120mm，套色可見寬度≥272mm，高度≥24mm，底座正面呈階梯式，垂直水平面≥10mm高，斜面與水平面夾角≥115°。控制屏采用符合人體工程學角度的斜面設計，配置金屬電源啟動按鈕和電源指示燈，金屬帶雙色指示燈急停按鈕≥1個；直流DC24V電源≥1路，交流AC220V電源≥1路，紅色和綠色指示燈各≥1個，金屬帶燈按鈕≥3個，所有接口均引至面板。

6.供料模塊：采用一體化設計，所有原件均在同一底板上，供料模塊主要完成物料的自動供給功能。配有光電傳感器≥1個、磁性開關≥2個、直線雙軸氣缸≥1個、單電控兩位五通電磁閥≥1個。采用井式倉儲結構，采用光電傳感器和磁性開關，用于檢測倉庫物料和直線氣缸動作狀態。模塊零件采用鋁合金材質，表面噴砂陽極氧化處理。井式倉儲筒采用透明亞克力材質，頂端配有鋁合金裝飾蓋。配置工業級遠程模塊，采用PC+ABS阻燃材料，能在-40℃至80℃下正常工作。電源和每個通道均有LED指示燈顯示和表貼，供電電流最大2A，將傳感器和執行控制元件均接入轉接裝置，可實現模塊在平臺上自由布局。

7.傳送帶模塊：采用一體化設計，所有原件均在同一底板上，傳送帶模塊主要完成物料的水平定向傳送。結構件均采用鋁合金材質，表面噴砂陽極氧化處理，配有交流電機（含減速機）≥1個、交流電機控制器≥1個，傳感器≥3個。皮帶兩端為平面，傳輸面與傳輸線寬度占比≥85%，傳動電機可任意位置安裝，采用同步輪同步帶傳動，配金屬防護罩；安裝轉接板設有“1”型孔，張緊軸≥2個，張緊行程≥35mm傳動軸≥4個，鋁合金電源盒≥1個。配置工業級遠程模塊，采用PC+ABS阻燃材料，能在-40℃至80℃下正常工作。電源和每個通道均有LED指示燈顯示和表貼，供電電流最大2A，將傳感器和執行控制元件均接入轉接裝置，可實現模塊在平臺上自由布局。

8.分揀模塊：采用一體化設計，所有原件均在同一底板上，分揀模塊主要將物體進行分類存儲，對射傳感器≥1個、磁性開關≥3個、直線雙軸氣缸≥3個、單電控兩位五通電磁閥≥3個。料倉、氣缸安裝板、模塊底板、物料庫均采用鋁合材質，表面噴砂陽極氧化處理，分揀氣缸可調節范圍≥35mm。配置工業級遠程模塊，采用PC+ABS阻燃材料，能在-40℃至80℃下正常工作。電源和每個通道均有LED指示燈顯示和表貼，供電電流最大2A，將傳感器和執行控制元件均接入轉接裝置，可實現模塊在平臺上自由布局。

9.MINI氣站

MINI氣站整體尺寸≤255*140*320mm；配置折疊式防滑拉手；電機外殼采用鏡面不銹鋼和。鋁合金組成，尾部可選配散熱風機，儲氣蓋設有翅片式散熱結構，底部配備由儲氣罐，容量≥3L，底腳直徑≥40mm，具有防滑減震功能，重量≤5.5KG；工作電源AC220V±10% 50Hz，輸入功率≥0.11kW，配置獨立開關；內置系統過熱保護；流量：23-25L/min，額定輸出氣壓≥0.5MPa；噪音≤40dB；≥3.8bar自動停止，低于3.1bar自動啟動，配置0-10bar可調空氣處理組件及氣源總閥。
