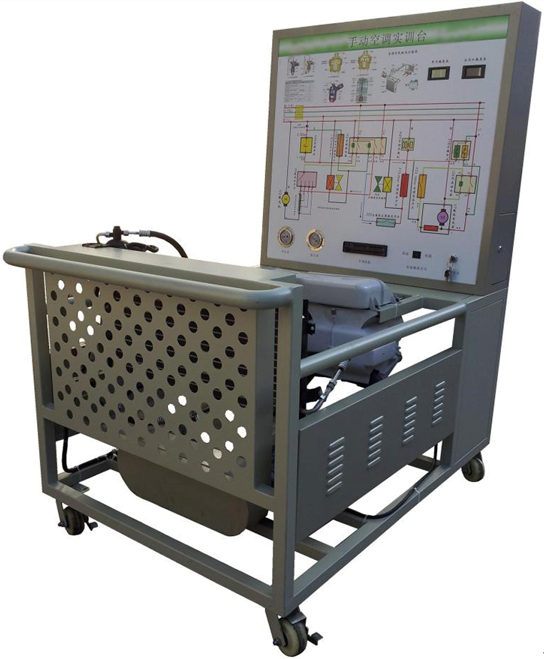

豪沃重汽ZZ1167N空調系統實訓臺
一、產品簡介
該設備采用全新豪沃ZZ1167車輛空調系統為基礎，充分展示空調系統的組成結構和工作過程。
適用于各類學校對車輛空調系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的車輛空調系統，充分展示車輛空調系統的組成結構和工作過程。
2.由三相電機做為動力源，帶動空調壓縮機工作。操作空調控制面板，可真實演示車輛空調系統的工作過程以及工作原理。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖與工作原理圖；學員可直觀對照電路圖和實物，認識和分析汽車單風口空調系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空調系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有高、低壓力表，進出風口溫度表，可實時顯示空調管路壓力、進出風口溫度的參數變化。
6.實訓臺提供了學員練習加注制冷劑、檢漏等實操工作平臺。
7.實訓臺R形鋼結構焊接，面板箱采用嵌入式固定安裝；底部設置三角形儲物箱，安裝透明單開門。表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1600×700×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
外接電源：交流220V±10% 50Hz
工作電壓：直流24V
制 冷 劑：R134a
工作溫度：-40℃～+50℃
高壓壓力表：0～3.5MPa
低壓壓力表：0～1.5MPa
三相異步電動機：
型 號：YT 100L1-4
電 壓：AC 380V
功 率：2.2KW
轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形；
移動腳輪：120*80mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板(面板柜) | 裝有各種檢測端子以及彩色電路圖和原理圖（1600*900*4mm) | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 高壓壓力表 | R134a，0～3.5MPa | 個 | 1 |
4 | 低壓壓力表 | R134a，0～1.5MPa | 個 | 1 |
5 | 數字式進風口溫度表 |
| 個 | 1 |
6 | 數字式出風口溫度表 |
| 個 | 1 |
7 | 單風口空調控制器總成 | 原車全新 | 套 | 1 |
8 | 單風口空調蒸發箱總成 | 原車全新 | 套 | 1 |
9 | 壓縮機總成 | 原車全新 | 套 | 1 |
10 | 膨脹閥總成 | 原車全新 | 套 | 1 |
11 | 干燥器總成 | 原車全新 | 套 | 1 |
12 | 鼓風機總成 | 原車全新 | 套 | 1 |
13 | 冷凝器 | 原車全新 | 個 | 1 |
14 | 冷卻電子風扇 | 原車全新 | 套 | 1 |
15 | 三相異步電動機 | YT 100L1-4/2.2KW | 臺 | 1 |
16 | R形移動臺架(帶自鎖腳輪裝置) | 1600×700×1700mm(長×寬×高) | 臺 | 1 |
17 | 故障模擬與排除裝置 |
| 套 | 1 |
18 | 設備教師手冊 |
| 套 | 1 |
19 | 設備合格證、保修卡 |
| 套 | 1 |
