SBYY-21液壓繼電器控制實驗裝置
一、概述
液壓繼電器控制實驗裝置，適用專業：機電一體化、機械制造及自動化、工業機器人、電氣自動化、汽車制造與裝配等。液壓繼電器控制實驗平臺 核心價值：夯實“液壓+電氣”控制基礎，強化動手與工程思維，為工業液壓系統調試、設備維護、技術改造提供核心技能支撐，是從基礎理論到工程應用的關鍵實訓平臺。
液壓繼電器控制實驗臺是面向機電、自動化、機械制造等專業，服務《液壓與氣壓傳動》《液壓控制技術》等課程的基礎型專業實驗室，核心聚焦液壓傳動+傳統繼電器邏輯控制的融合教學與實訓，兼顧元件認知、回路搭建、電氣控制與故障排查能力培養。液壓繼電器控制實驗平臺，掌握液壓元件結構原理、繼電器控制邏輯、典型液壓回路設計與調試，理解“液-電”聯動控制機制。

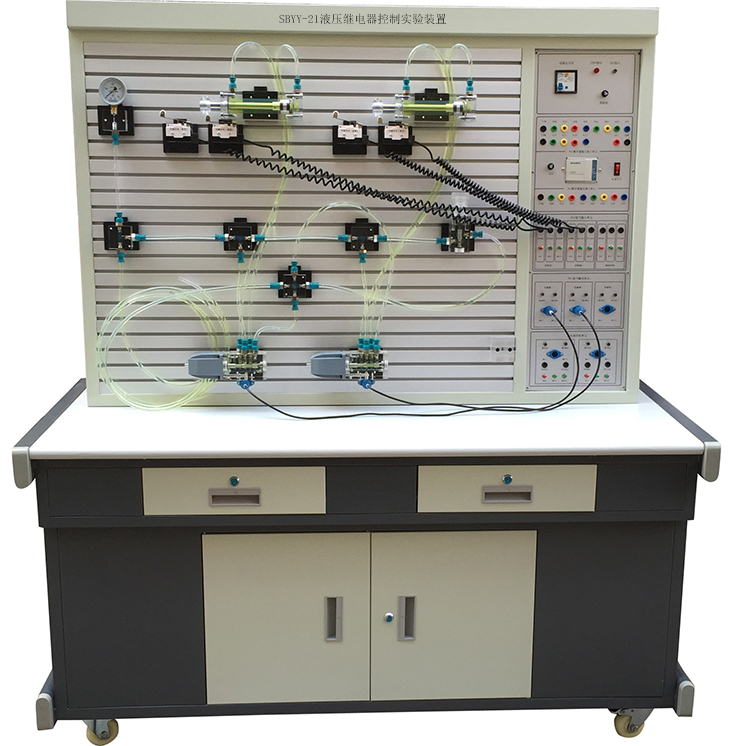

（圖片僅供參考、以實際配置為準）
二、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、繼電器控制輸出
4、液壓演示油泵電機功率：250W 配有專用的穩壓直流電機調速器
調速范圍：0－1700r/min
5、演示工作時離液壓實訓臺1.5m遠處噪聲≤58dB。
6、演示油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC24V 吸力3Mpa
8、演示裝置外型尺寸：1500mm×650mm×1750mm
三、主要特點
1、液壓繼電器控制演示裝置主要由演示桌、演示臺、液壓元件和電器控制器件等組件組成。
2、演示桌、演示臺為鐵質雙層亞光密紋噴塑結構，演示桌柜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、演示元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
5、采用獨立繼電器電路控制。
四、液壓繼電器演示控制基本回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）
五、液壓繼電器控制演示裝置清單
序號 | 名 稱 | 型 號 | 數量 |
1 | 演示桌 |
| 1張 |
2 | 演示臺 |
| 1臺 |
3 | 電源模塊 |
| 1塊 |
4 | 繼電器控制模塊 |
| 1塊 |
5 | 雙作用油缸（帶行程撞塊） | 透明元件 | 2只 |
6 | 二位二通電磁換向閥 | 透明元件 | 1只 |
7 | 二位四通電磁換向閥 | 透明元件 | 2只 |
8 | 三位四通電磁換向閥（O型） | 透明元件 | 1只 |
9 | 三位四通電磁換向閥（H型） | 透明元件 | 1只 |
10 | 三位四通電磁換向閥（M型） | 透明元件 | 1只 |
11 | 彈簧回位油缸 | 透明元件 | 1只 |
12 | 增壓油缸 | 透明元件 | 1只 |
13 | 輔助油箱 | 透明元件 | 1只 |
14 | 單向閥 | 透明元件 | 2只 |
15 | 液控單向閥 | 透明元件 | 2只 |
16 | 溢流閥（直動式） | 透明元件 | 2只 |
17 | 溢流閥（先導式） | 透明元件 | 1只 |
18 | 節流閥（直動式） | 透明元件 | 1只 |
19 | 調速閥 | 透明元件 | 2只 |
20 | 順序閥 | 透明元件 | 2只 |
21 | 減壓閥 | 透明元件 | 1只 |
22 | 二位四通行程換向閥 | 透明元件 | 1只 |
23 | 三位五通手動換向閥 | 透明元件 | 1只 |
24 | 壓力繼電器 | 透明元件 | 1只 |
25 | 壓力表 | 透明元件 | 3只 |
26 | 三通接頭 | 透明元件 | 7只 |
27 | 四通接頭 | 透明元件 | 3只 |
28 | 行程開關（常開） |
| 2只 |
29 | 行程開關（常閉） |
| 2只 |
30 | 透明液壓皮管 |
| 20米 |
31 | 油盤 |
| 1只 |
32 | 油箱 |
| 1只 |
33 | 機泵組(裝在實訓臺內) |
| 1套 |
34 | L-HL46號液壓油 |
| 5kg |
35 | 電磁閥通用連接線 |
| 3條 |
36 | 壓力繼電器插頭線 |
| 1條 |
37 | 螺絲刀6×100（一字、十字） |
| 各1把 |
38 | 剪刀 |
| 1把 |
39 | 活動板手 |
| 1把 |
40 | 尖嘴鉗 |
| 1把 |
41 | 內六角扳手M5 |
| 1把 |
42 | 內六角扳手M6 |
| 1把 |
43 | 內卡簧鉗 |
| 1把 |
44 | 外卡簧鉗 |
| 1把 |
45 | 快速油接頭 |
| 5只 |
46 | 液壓繼電器控制演示裝置使用說明書 |
| 1冊 |
