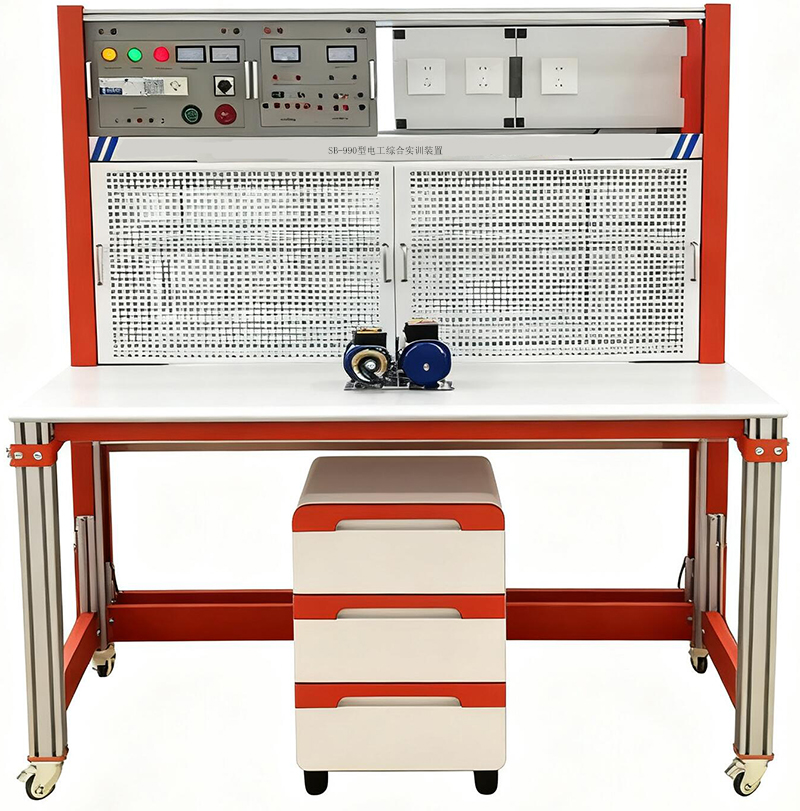

SB-990型電工綜合實訓裝置（單面二組型）

一、產品概述：

電工綜合實訓裝置、電工技能實訓室設備是電氣工程及其自動化專業的專業實驗室，側重于電工基礎理論驗證性實驗教學和電工基本操作技能的訓練。

電工綜合實訓裝置、維修電工實訓考核裝置，同時配備各種低壓電器、測量?jī)x表，滿足實驗教學需要。實訓室擁有各種實驗組合板，接線直觀、清晰、方便，有助于提高學生的動手操作能力，加強思路擴展，提升應用能力。

電工綜合實訓裝置、維修電工實訓裝置由鋼板作制作的多功能安裝板（網孔板）實訓臺和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。

二、電工綜合實訓設備技術指標

1. 外型：整體尺寸1640mm×700mm×1638mm；

2. 實訓臺架的材料：鋼板、鋁合金結構；

3. 電源(雙面具有相同資源)：

1)輸入：三相AC 380V ±10% 50HZ 三相五線；

2)固定交流輸出：三相五線  380V 接插式2組、220V接插式2組。

3)可調直流輸出： 0～30V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；

4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；

5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。

6.4只5408二極管，用于能耗制動的整流電路；

7.三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動。

三、 電工綜合實訓設備結構功能

本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。

1、以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方每面是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；

2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；

3。實訓儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計。實訓儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×800mm×510mm。

3、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1。5MM，大小774*580MM

四、實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．二地控制一盞燈電路訓練

4．三地控制一盞燈電路訓練

5．日光燈線路接線訓練

6．單相電度表直接安裝接線

7．室內照明電路安裝訓練

8．配電板安裝訓練

9．交流負載電功率的測量

10．三相異步電動機直接啟動控制

11．三相異步電動機接觸器點動控制線路

12．三相異步電動機接觸器自鎖控制線路

13．三相異步電動機Y/△自動控制線路

14．接觸器聯鎖的正反轉控制線路

15．按鈕聯鎖的三相異步電動機正反轉控制線路

16．雙重聯鎖的三相異步電動機正反轉控制線路

17．三相異步電動機多地控制

18．工作臺自動往返控制線路

20．三相異步電動機串電阻降壓?jiǎn)?dòng)控制線路

21．三相異步電動機能耗制動控制線路

22.Z3040搖臂鉆床控制線路

23.C6140車床控制線路

五、電工綜合實訓平臺元器件配置清單（1臺）
