SBQC-TJ08東風天錦國五帶后處理系統發動機運行實訓臺
一、產品簡介

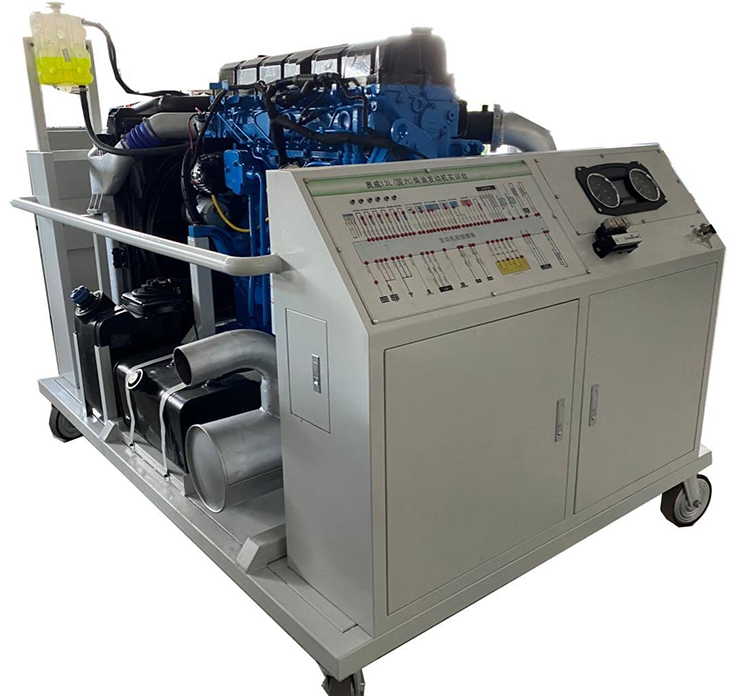

東風天錦國五帶后處理系統發動機運行實訓臺采用翻新東風eq1120ga天錦（國五）電控高壓共軌柴油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控高壓共軌柴油發動機的組成結構和工作過程。
適用于學校對電控高壓共軌柴油發動機和維修實訓的教學需要。
二、功能特點
1.真實可運行的電控高壓共軌柴油發動機(加速/減速/怠速工況正常），充分展示電控高壓共軌柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控高壓共軌柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，正前方/兩側焊接圓形護手桿，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10.后處理系統:包括氮氧傳感器、尿素系統、SCR、PDE前后溫度傳感器、后氮氧傳感器。
11.面板上裝有發動機故障檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元針腳的電信號，如電阻、電壓、電流、頻率型號等、能實現20種以上的故障設置和檢測功能;每一故障點可完成斷路故障、短路故障、虛接故障三種故障類型。
三、技術規格
外形尺寸：2000×1400×1700mm(長×寬×高)
工作電源：直流24V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
鋼管：40*40*3mm
移動腳輪：150*100mm
四、基本配置(每臺)
序號 | 名稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 組合儀表 |
| 套 | 1 |
3 | 發動機控制電腦(ECU) | 全新 | 臺 | 1 |
4 | 診斷座 | OBDⅡ | 個 | 1 |
5 | 點火開關 |
| 個 | 1 |
6 | 電控高壓共軌柴油發動機總成 |
| 套 | 1 |
7 | 燃油箱 | 10L | 個 | 1 |
8 | 油門控制裝置 |
| 套 | 1 |
9 | 進、排氣管 |
| 套 | 1 |
10 | 水箱(含保護罩) |
| 套 | 1 |
11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
13 | 蓄電池 | 12V 80Ah | 臺 | 2 |
14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
15 | 保險絲盒 |
| 個 | 1 |
16 | 電源總開關 | 50A | 個 | 1 |
17 | 移動臺架(帶自鎖腳輪裝置) | 2000×1400×1400mm(長×寬×高) | 臺 | 1 |
18 | 故障模擬與排除裝置 |
| 套 | 1 |
19 | 設備手冊 |
| 套 | 1 |
20 | 后處理系統 |
| 套 | 1 |
