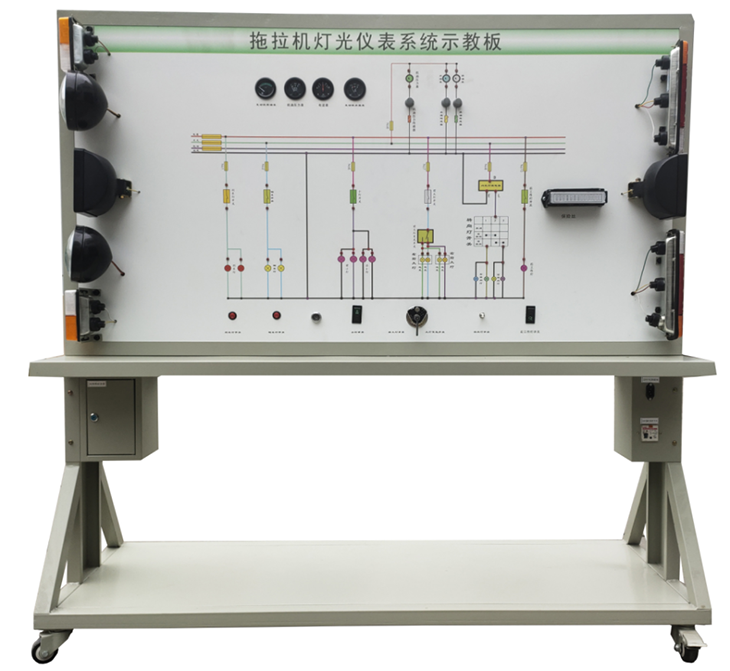

SBQC-NJ-027拖拉機燈光與儀表系統實訓臺
一、產品簡介
拖拉機燈光與儀表系統實訓臺采用 全新 750P拖拉機外部燈光與儀表系統實物為基礎，充分展示外部燈光與儀表系統的組成結構和工作過程。適用于學校對拖拉機燈光與儀表系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的外部燈光與儀表系統，充分展示外部燈光與儀表系統的組成結構。
操縱各種開關，可真實演示外部燈光與儀表系統的工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析燈與儀表光系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測外部燈光與儀表系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
5.工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數
外形尺寸：1740×600×1700mm(長×寬×高)
外接電源：AC 220V
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7035
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖; 面板：1700*900*4mm | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 左右前照燈 |
| 套 | 1 |
4 | 左右轉向燈 |
| 套 | 1 |
5 | 左右小燈 |
| 套 | 1 |
6 | 左右組合尾燈 |
| 套 | 1 |
7 | 燈光開關 |
| 套 | 1 |
8 | 危險燈開關 |
| 套 | 1 |
9 | 倒車燈開關 |
| 套 | 1 |
10 | 剎車燈開關 |
| 套 | 1 |
11 | 后工作燈 |
| 套 | 1 |
12 | 儀表系統與傳感器 |
| 套 | 1 |
13 | 移動臺架(帶自鎖腳輪裝置) | 1740×700×1700mm(長×寬×高) | 臺 | 1 |
14 | 故障模擬與排除裝置 |
| 套 | 1 |
