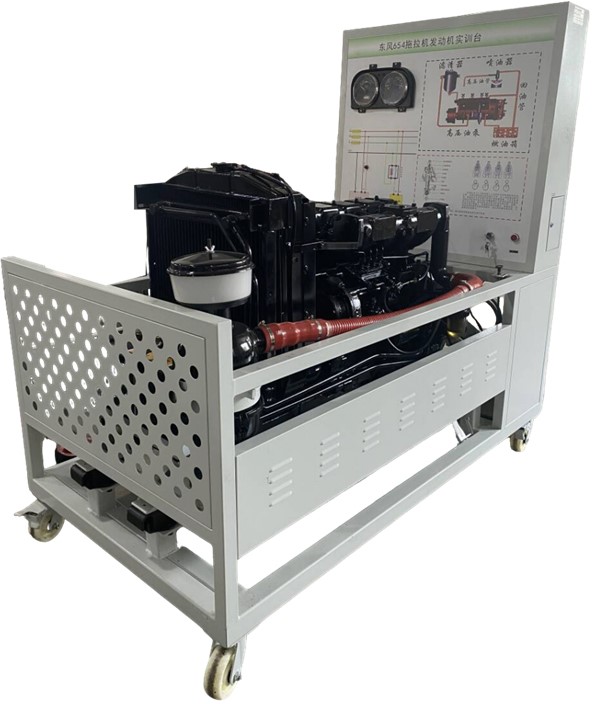

SBQC-NJ-076東風654拖拉機柴油發動機實訓臺
一、產品簡介
東風654拖拉機柴油發動機實訓臺采用翻新東風654（東方紅YT4A2） 普通柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。
二、功能特點
1.真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。
6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7035
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） | 套 | 1 |
2 | 組合儀表 | 原車 | 套 | 1 |
3 | 點火開關 | 原車 | 個 | 1 |
4 | 普通柴油發動機總成 | 原車 | 套 | 1 |
5 | 燃油箱 | 10L | 個 | 1 |
6 | 油門控制裝置 |
| 套 | 1 |
7 | 進、排氣管(帶保護罩) | 原車 | 套 | 1 |
8 | 水箱(含不銹鋼保護罩) |
| 套 | 1 |
9 | 蓄電池 | 12V 80Ah | 臺 | 1 |
10 | 繼電器 | 含：起動繼電器、預熱繼電器等 | 套 | 1 |
11 | 保險絲盒 |
| 個 | 1 |
12 | 電源總開關 | 50A | 個 | 1 |
13 | 移動臺架(帶自鎖腳輪裝置) | 1500×1000×1700mm(長×寬×高) | 臺 | 1 |
14 | 故障模擬與排除裝置 |
| 套 | 1 |
15 | 設備手冊 |
| 套 | 1 |
16 | 設備合格證、保修卡 |
| 套 | 1 |
