SBDQ-1型電機及電氣控制技術實驗裝置

一、設備概述

電機及電氣控制技術實驗裝置,電機及電氣控制技術實驗設備是根據當前先進制造技術其常用電機及其電氣電路的要求，在確保人身安全的前提下，采用模塊化結構，為培養學生工程實踐能力而構建的一個具有多種電源和各種儀表、并配以先進直觀的多功能測速、測矩、測功的綜合測量?jī)x的實驗平臺。

電機及電氣控制技術實驗裝置適用于機電類、電子類等各種專業的《電工技術》、《電工學》、《電機學》、《電機與拖動基礎》、《電力拖動及控制》、《電氣控制技術》、《電氣控制設備》等多門課程的實驗和實訓。此外還適用于初、中、高級電工及電工技師的培訓與考核。本裝置采用組合式結構，使用方便、靈活、安全?？蛇M(jìn)行各種典型電機工作性能和機械特性的測定，以及常用電氣控制線路的訓練和考核。

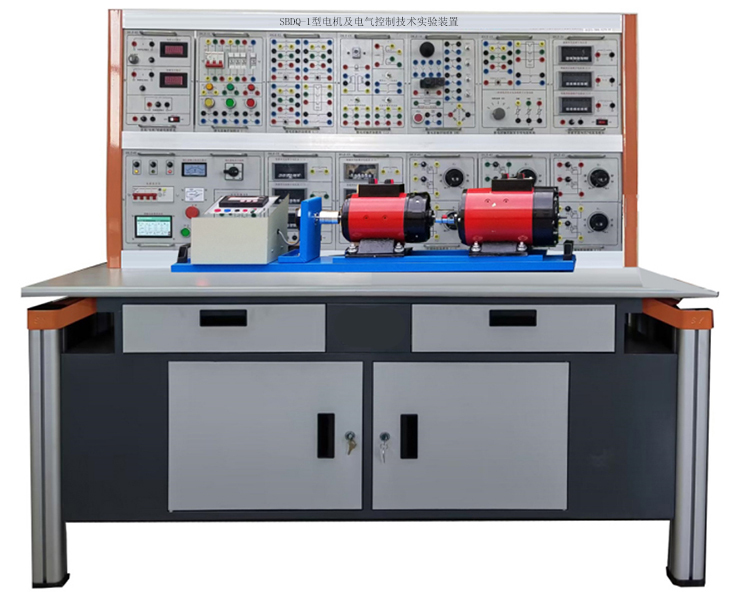

（實驗臺結構參考圖片，具體以實物掛件配置為準，也可按客戶要求定做）

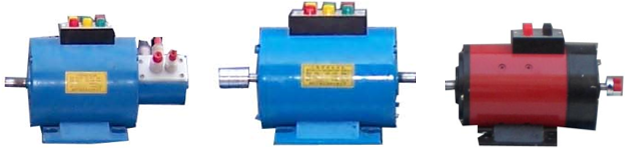

 （ 部分電機示例）

二、裝置特點

1、綜合性強:本裝置掛件配齊時可完成目前國內各類院校電機及電氣控制學科課程的全部實驗項目。

2、適應性強:能滿足各類學校相應課程的實驗教學，實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置采用組件式結構，更換便捷，如需要擴展功能或開發新實驗，只需添加部件即可，永不淘汰。

3、整套性強: 從儀器儀表、專用電源、電機及其它實驗部件到實驗連接專用導線等均配套齊全，配套部件的性能、規格等均密切結合實驗的需要進行配置。

4、直觀性強: 各實驗掛件采用分隔結構形式，組件面板示意、圖線分明，各掛件任務明確，操作、維護方便。

5、科學性強:裝置占地面積少，節約實驗用房，減少基建投資；配套的小電機均經特殊設計，可模擬中小型電機的特性和參數；小電機耗電省，節約能源；實驗噪聲小，整齊美觀，改善實驗環境；電氣控制實驗，內容豐富，設計合理，除了加深理論知識外，還為學生走向社會打下良好的基礎。

6、開放性強 :控制屏供電隔離（浮地設計），并設有電壓型漏電保護裝置和電流型漏電保護裝置，確保操作者的安全；各電源輸出均有監示及短路保護等功能，使用方便。整套裝置經過精心設計，加上可靠的元器件質量及可靠工藝作為保障，產品性能優良，所有這些均為開放性實驗創造了條件，有利于提高學生分析問題和解決問題的能力。

三、技術性能

1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜1.5KVA

4、重 量： 300Kg

5、外形尺寸：160×70×160cm3

四、設備的配置介紹

1、DQ01電源控制屏

(1) 交流電源

提供三相0～450V可調交流電源，同時可得到單相0～250V可調電源(配有一臺三相同軸聯動自耦調壓器（規格1.5KVA、0～450V），可調交流電源輸出處設有過流保護技術。配有三只指針式交流電壓表，通過切換開關指示三相電網電壓和三相調壓電壓。

(2) 高壓直流電源兩路

提供220V(0.5A)勵磁電源及0～250V(3A)連續可調穩壓電樞電源各一組，并設有直流數顯電壓表及開關。

(3) 人身安全保護體系

1）設有三相隔離變壓器一組(三相電源經鑰匙開關、接觸器后，到隔離變壓器，再經三相調壓器輸出)，使輸出與電網隔離，對人身安全起到一定的保護作用；

2）設有電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

3）設有電壓型漏電保護器，控制屏若有漏電現象，即切斷電源。

4）實驗連接線及插座，采用全封閉結構，使用安全、可靠、防觸電。

(4) 控制屏正面，可掛儀表及實驗部件。凹槽底部設有多個小圓形單相三芯220V電源插座，供儀表等部件供電用?？刂破劣覀?cè)設有三極220V電源插座。

2、DQ02實驗桌

1）實驗桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。

2）實驗桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；

3）實驗儲物柜采用冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂；柜體設有門柜用于放置實訓掛箱，設有一個抽屜用于放置實訓導線和指導書等。

3、DQ03-1固定電機導軌、1024線歐姆龍光電編碼器測速系統及數字轉速表。

包括1024線歐姆龍光電測速系統及固定電機的導軌等。導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與電機、電機與測功機之間可靠同軸連接，電機運行噪聲小，實驗參數典型，能較好滿足實驗要求。

4、DQ07直流復勵發電機（Un=DC200V，IN=0.5A ，PN=100W ，n=1600RPM ，絕緣等級E ）

5、DQ09直流并（他）勵電動機（（Un=DC220V ， IN=1.1A ，  PN=185W ， n=1500RPM ，絕緣等級E ）

6、DQ10三相鼠籠式異步電動機（Un= AC380V/220V，接法 Y/Δ，轉速 1420 RPM，功率100W ,電流0.5A，絕緣等級E）

7、DQ11三相線繞式異步電動機（AC220V，接法 Y，轉速 1380RPM，功率100W ,電流0.5A，絕緣等級E）

8、GDQ12線繞式異步電機起動與調速電阻箱

提供0、2、5、15、35五檔同軸聯調的三相繞線異步電動機轉子起動、調速電阻一組。

9、DQ14三相同步電機

作為發電機使用時PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，絕緣等級E級。

（作為電動機使用時，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，絕緣等級E級。

10、DQ16單相電容運轉異步電動機

提供單相電容運轉異步電動機1臺，220V，90W，絕緣等級E級。

11、DQ19校正直流測功機（（Un=220V、IN=2.2A、PN=355W、n=1500r/min，絕緣等級E）

即可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機完成四象限測試；作測功機使用時，由于電機經特殊設計，容量是被測電機的2～3倍，并經精密儀器校正，能很好的完成被測電機的加載輸出轉矩的測試。

12、DQ22直流數字電壓、毫安、安培表(三只)

直流數顯電壓表一只，測量范圍0-300V。

直流數顯毫安表一只，測量范圍：0-2000mA。具有短路保護功能。

直流數顯電流表一只，測量范圍0～5A，具有短路保護功能。

13、DQ25單/三相智能型功率、功率因數表

能同時測量?jī)陕穯蜗喙β蔖1、P2，三相功率等于兩路功率之和（兩表法測量三相總功率）。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

14、DQ26三相可調電阻器(三組90Ω×2/1.3A/150W瓷盤電阻)

15、DQ27三相可調電阻器(三組900Ω×2/0.41A/150W瓷盤電阻)

16、DQ29可調電阻器、電容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組，35μF/450V、4μF/450V電力電容各1只。

17、DQ31熔斷器及開關板

由熔斷器部分和兩個三刀雙擲開關、一個雙刀雙擲開關組成。

18、DQ32旋轉燈、并網開關、同步機勵磁電源

由并網用的三組相燈<黃、綠、紅各兩只>,一組并網開關和一組同步機勵磁電源<8~40V/2.5A可調>組成。

19、DQ44數字交流電流表

由三只數字交流電流表組成，測量范圍0～5A，

20、DQ45數字交流電壓表

由三只0-500V數字交流電壓表組成，精度0.5級，三位半數碼顯示。

21、實驗連接線

實驗連接線：強電部分采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠。

六、設備可完成的實驗項目

（一）直流電機實驗

1.1認識實驗

1.2直流發電機

1.3直流并勵電動機

（二）異步電機實驗

2.1 三相鼠籠異步電動機的工作特性

2.2 三相異步電動機的起動與調速

2.3 單相電容運轉異步電動機

（三）電動機機械特性的測定

3.1 直流他勵電動機在各種運轉狀態下的機械特性

3.2 三相異步電動機在各種運行狀態下的機械特性

3.3三相異步電動機的人為機械特性測試

（四）同步電機實驗

4.1 三相同步發電機的運行特性

4.2 三相同步發電機的并網運行

4.3 三相同步電動機

4.4 三相同步電機參數的測定

七、電機及電氣控制技術實驗臺配置清單
