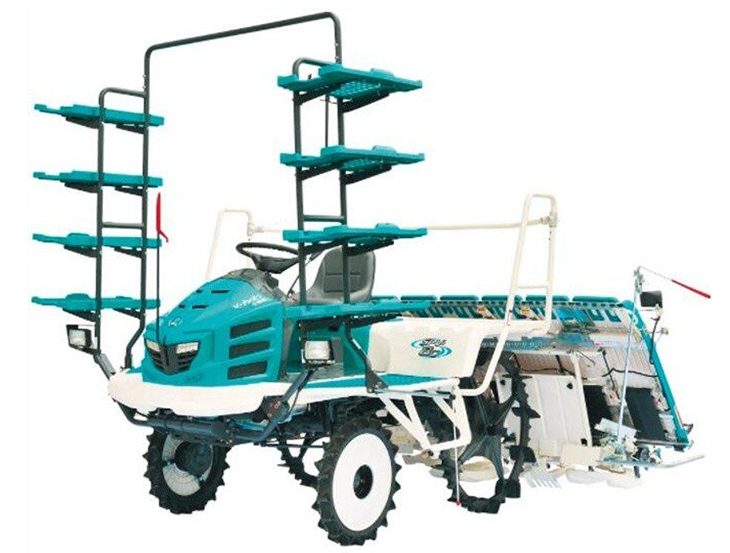

SBQC-NJ-067插秧機綜合實訓臺
一、產品簡介
插秧機綜合實訓臺,本實訓系統以 插秧機總成實物為基礎，各系統關鍵部位，涂不同顏色，突出結構層次，可對插秧機各系統進行原理與結構展示。適用于各類型院校及培訓機構對插秧機各系統結構理論和維修實訓的實訓教學需要。
二、結構組成
插秧機發動機、變速器、驅動橋總成（包含系統各總成及內外附件等）、電動機、移動式的安裝底座等、臺架操作說明書等附件。
三、功能特點
1. 進行插秧機各系統的原理與結構展示。
2. 發動機動態演示動力驅動與傳動系統工作過程。
3．電器系統工作正常，動態演示電器系統各工況。
4．各總成關鍵部位，涂不同顏色，突出結構層次。
5．模擬插秧機各系統工作過程。
四、技術指標
1.工作溫度：-40℃～+50℃
2.主機：原車裝置
五、保留部位：
電器件的線路完好正常；
車架完好；
車輪完好；
插秧部完好；
注:加裝鋼制移動底座
一、主機參數
產品型號 | 久保田2ZGQ-8D1(SPV-8C) |
結構型式 | 乘座式 |
驅動型式 | 四輪驅動 |
外形尺寸 | 長度（運輸狀態/工作狀態） | 3320/3235 |
寬度（運輸狀態/工作狀態） | 2220/2830 |
高度（運輸狀態/工作狀態） | 2580/2580 |
結構質量 | 875 |
配套發動機 | 生產企業 | 日本株式會社久保田 |
型號 | D902-ET02 |
結構型式 | 立式水冷3 缸柴油機 |
總排氣量（L） | 0.898 |
標定功率（kW） | 16.1 |
標定轉速（r/min） | 3200 |
燃油 | 優質柴油 |
燃油箱容量（L） | 34 |
起動方式 | 電起動 |
蓄電池 | 額定電壓（V） | 12 |
額定容量（Ah） | 45 |
單位作業量燃油消耗量(kg/hm2 ) | 2.8-6.5 |
行駛部 | 行走輪 | 結構型式 | 前輪 | 防爆輪胎 |
后輪 | 粗輪轂橡膠輪胎 |
直徑×寬 | 前輪 | φ650×95 |
后輪 | φ950×50 |
輪距 | 前輪 | 1200 |
后輪 | 1200 |
轉向方式 | 整體液壓轉向 |
變速方式 | 液壓式變速（HST） |
變速級數（級） | 主變速：前進后退無級變速（副變速：2擋；防陷變速：2擋） |
作業速度（km/h） | 0 ～ 5.94 |
**小離地間隙 | 500 |
插秧部 | 插植臂型式 | 旋轉式強制插秧 |
工作行數（行） | 8 |
行距 | 300 |
穴距 | (*1)100、120、140、160、180、210、240 |
插秧深度 | 10～55（7級） |
1穴苗數調節量 | 橫向移動次數 | 26、20、18、16 |
縱向取秧深度 | 8～18 |
平衡機構型式 | 機械式 |
秧苗條件 | 秧苗種類 | 塊狀秧苗 |
苗高 | 80～250 |
葉齡（葉） | 2.0～4.5 |
秧盤架（個） | 8 |
警報裝置 | 充電、油壓、后退時、水溫、秧苗用盡 |
作業小時生產率（hm2/h） | (*1)0.2～0.6 |
