SBDZ-06電子工藝實訓平臺
一、產品概述
電子工藝實訓平臺，電子工藝實訓室設備是院校機電系的電子技術基礎實踐基地；其承擔了電子、電路焊接實習等課程的實驗教學任務。面向電類、非電類專業，負責全院所有工科學生的電子實踐。電子工藝實訓裝置主要包括電子工藝實習和電子實習兩個部分，電子工藝實習主要是通過焊接訓練使學生了解掌握一般的電子工藝技能及電子產品的工藝過程，電子實習主要是通過收音機的安裝訓練、調光燈的安裝訓練等過程使學生熟悉電子儀器的安裝制作過程、電路的調試以及簡單故障排除的技能。通過實習使學生加深對課堂知識的理解，培養動手能力、創新能力以及嚴謹踏實、科學的工作作風，使學生在實踐中學習新知識、新技能、新方法，為畢業設計以及為今后從事與電工電子技術相關工作奠定實踐基礎。

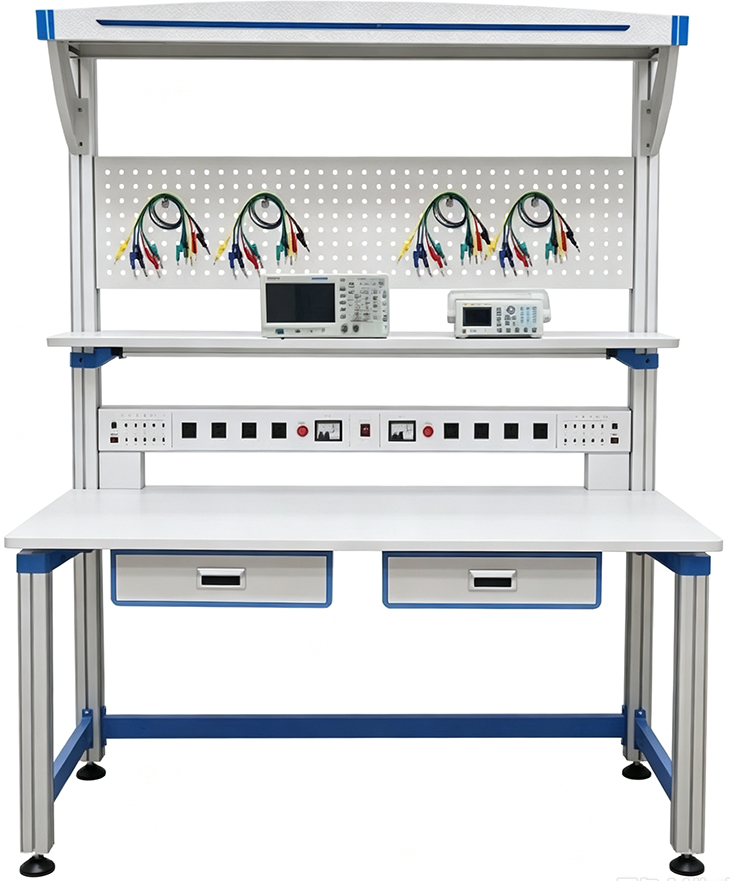

雙人工位鋁型材實訓臺，頂部照明橫梁，中間置物層放置示波器、信號源，網孔掛板，電源控制面板，雙抽屜，白色臺面藍邊，白色純白背景。
二、整機技術參數
1.工作電源：AC220V±10% 50Hz；整機功耗≤1500W
2.設備外形尺寸：1600×750×1780mm（長 × 寬 × 高）
3.臺架：工業鋁型材框架；臺面防火防靜電板；雙層置物擱板；網孔工藝掛板；下部雙抽儲物抽屜；底部可調支撐腳墊（圖中為固定腳墊，可選剎車腳輪）；頂部集成 LED 工位照明。
4.電源控制面板單元：集成漏電保護開關、急停按鈕、多路電源輸出端子、安全插座、保險防護。
5.內置電源模塊
6.雙路可調直流穩壓電源：030V/2A，雙路獨立輸出，短路、過載軟保護，故障自恢復
固定直流輸出：+5V、5V、+12V、12V
多檔交流輸出：324V 交流可調輸出
數字電壓表：030V；數字電流表：02000mA，精度 0.5 級
7.配套儀器（上層擺放）：數字示波器、函數 / 信號發生器
8.安全：漏電保護、短路保護、接地保護、急停按鍵，滿足職業院校實訓室安全規范
9.工作環境：溫度10℃~40℃；相對濕度≤90%
三、電子工藝實訓室設備配置清單
序號 |
|
| 單位 | 數量 |
1 | 實訓臺主體臺架 | 鋁型材框架、防靜電臺面、頂部照明、網孔掛板、雙層擱板、雙儲物抽屜、電源控制面板 | 套 | 1 |
2 | 集成電源單元 | 雙路 0?30V/2A 直流電源、±5V/±12V、3?24V 交流輸出、數字電壓電流表、保護電路 | 套 | 1 |
3 | 數字示波器 | 教學型，雙通道 | 臺 | 1 |
4 | 函數信號發生器 | 教學型信號源 | 臺 | 1 |
5 | 工藝工具套件 | 恒溫電烙鐵、熱風拆焊臺、吸錫器、斜口鉗、尖嘴鉗、剝線鉗、防靜電鑷子、螺絲刀組、焊錫、助焊劑 | 套 | 1 |
6 | 測試導線套件 | 多色測試連接線、香蕉插頭線（網孔板懸掛配套） | 套 | 1 |
7 | 電子產品裝配套件 | 六管超外差收音機、OTL 功放、多路搶答器、聲光控延時燈、數字電子鐘、SMT 貼片練習板 | 套 |
|
四、可完成實訓項目
1.電子元器件識別、測量、篩選
2.元器件引腳成型、導線加工預處理
3.THT 通孔手工焊接、拆焊、焊點質量分析
4.SMT 貼片元件焊接與返修實訓
5.PCB 電路板裝配、整機調試、故障檢測排查
6.收音機、搶答器、功率放大器、數字鐘等電子產品完整裝調實訓
7.信號源、示波器儀器使用實訓
8.電子工藝文件識讀、產品檢驗考核實訓
