SBJC-6A機床電氣控制線路排故實訓平臺
一、產品概述
機床電氣控制線路排故實訓平臺滿足《機床電氣控制技術》、《電氣控制技術》、《電力拖動技術》的教學需求。適用于教學實訓、實操考核、電工職業等級技能鑒定等。滿足鏜床、萬能銑床、搖臂鉆床、平面磨床、普通車床的電氣控制線路故障分析與排故考核。
機床電氣控制線路排故實訓裝置采用立式結構，可靈活開展單面雙面實訓。每種機床掛板尺寸一致，相互獨立，可上下更換位置。每種機床配置單獨故障箱，帶鎖，可進行隱藏式設故?？赏瓿刹簧儆?5個故障點設故考核。能提供全方位真實的機床電氣故障排除的技能訓練，有效地提高學生對機床設備的維修技能。

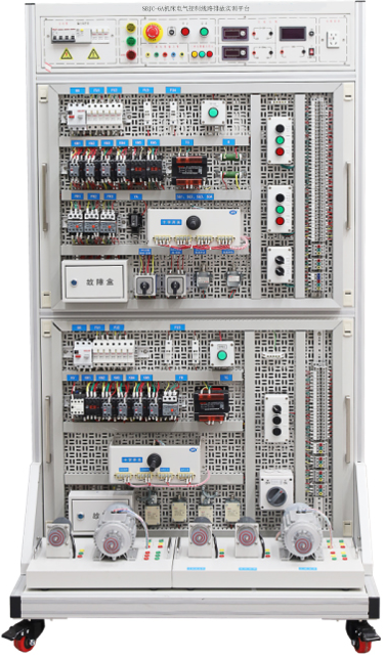

參考圖片
二、產品特點
1.主體工藝：本裝置采用立式雙面結構，具有占地面積小，直觀性強，外形美觀等特點。
2.直觀便捷：機床上每個器件，全部固定在表面，能直觀清晰地認識器件和觀察器件動作。每種機床掛板尺寸一致，相互獨立，可上下更換位置，同時實操考核。
3.設 故：每種機床配置單獨故障箱，帶鎖，可進行隱藏式設故。
4.排 故：可采用世界技能大賽或者一類大賽排故方式，電氣原理圖上標記出故障的位置和類型。也可記錄故障號，由指導教師恢復故障。不建議利用跳線恢復故障。
三、技術性能
1.輸入電源：三相五線AC380V±10% 50Hz
2.裝置容量：≤1.5kVA
3.外形尺寸：1000×1000×1800mm（長×寬×高）；機床掛板每塊尺寸約938×668mm（長×寬）
4.安全保護措施：設備具有接地保護、短路、漏電保護功能。
四、基本配置
1.實訓臺
平臺采用立式雙面結構，尺寸約1000mm×1000mm×1800mm（長×寬×高）。四塊機床掛板尺寸一致可互換位置，每塊尺寸約938×668mm（長×寬），采用卡扣式裝配，可快速拆卸更換。設備具有接地保護、短路、漏電保護功能，安全性符合相關的國標標準。
2.電源屏
設備總電源配置一個4P漏電保護器，下面印有注意事項噴涂標志；配置燈型電壓指示表，監測進線電源；配有啟動、停止和急停按鈕控制設備電源的啟停，提供三相五線線電壓380V和相電壓AC220V電源，并配有輸出電源指示燈監視；提供一體化工業標準直流信號0-10V和4-20ma，集成4位數顯表顯示，精度0.01級，0.1mv的跳動變化，要求調節方式為數字編碼器粗微調雙模式調節。提供直流電源DC24V，電源帶有數字儀表指示，并配有電源開關單獨控制；配置單相內置五孔插座一個，為其他儀器工具供電用。
3.X62W 萬能銑床電氣控制線路故障分析與排故
五、主要配置清單
序號 | 名稱 | 型號或規格 | 單位 | 數量 |
1 | 低壓斷路器 | DZ108-20 | 塊 | 1 |
2 | 熔斷器 | RT18-32-3P | 只 | 2 |
3 |
| RT14-20 | 只 | 2 |
4 | 熔斷芯 | RT18-32-3P-3A | 只 | 6 |
5 |
| RT14-20/2A | 只 | 2 |
6 | 交流接觸器 | CJX2-0910/AC220V | 只 | 6 |
7 | 輔助觸頭 | F4-11 | 只 | 2 |
8 | 熱過載繼電器 | JRS1D （0.63-1.0A） | 只 | 3 |
9 | 控制變壓器 | BK150（380V/220V/12V） | 只 | 1 |
10 | 電磁閥 | AC380V | 只 | 1 |
11 | 凸輪開關 | LW42A2 | 只 | 2 |
12 | 十字開關 | 4常開4常閉，16個開關觸點 | 只 | 1 |
13 | 琺瑯電阻 | 330Ω | 只 | 2 |
14 | 行程開關 | 一開一閉 | 個 | 2 |
15 | 二位旋鈕 | Φ22-LAY16 | 只 | 2 |
16 | 普通按鈕 | Φ22-LAY16 | 只 | 6 |
17 | 信號燈 | AC12VG（綠） | 只 | 1 |
18 | 故障盒 | 包含15個故障點 | 套 | 1 |
19 | 多功能端子排 | 定制 | 批 | 1 |
20 | 線槽 | 30線槽 | 批 | 1 |
21 | 導軌 | C40 鋁質 | 批 | 1 |
4. Z35搖臂鉆床電氣控制線路故障分析與排故
六、主要配置清單
序號 | 名稱 | 型號或規格 | 單位 | 數量 |
1 | 低壓斷路器 | DZ108-20 | 塊 | 1 |
2 | 熔斷器 | RT18-32-3P | 只 | 2 |
3 |
| RT14-20 | 只 | 2 |
4 | 熔斷芯 | RT18-32-3P-3A | 只 | 6 |
5 |
| RT14-20/2A | 只 | 2 |
6 | 中間繼電器 | JZC1-22/AC220V | 只 | 1 |
7 | 交流接觸器 | CJX2-0910/AC220V | 只 | 5 |
8 | 輔助觸頭 | F4-11 | 只 | 4 |
9 | 熱過載繼電器 | JRS1D （0.63-1.0A） | 只 | 3 |
10 | 控制變壓器 | BK150（380V/220V/12V） | 只 | 1 |
11 | 十字開關 | 4常開4常閉，16個開關觸點 | 只 | 1 |
12 | 旋轉開關 | 三相 | 只 | 1 |
13 | 二位旋鈕 | Φ22-LAY16-DB11 | 只 | 1 |
14 | 行程開關 | LX19-001 | 個 | 2 |
15 | 行程開關 | LX19-212 自鎖型 | 個 | 2 |
16 | 普通按鈕 | Φ22-LAY16 | 只 | 2 |
17 | 信號燈 | AC12VG | 只 | 1 |
18 | 故障盒 | 包含15個故障點 | 套 | 1 |
19 | 線槽 | 30線槽 | 批 | 1 |
20 | 導軌 | C40 鋁質 | 批 | 1 |
5.電機模塊配置：（滿足2種機床）
配置三種電機，電機引線通過端子和強電插座2種方式引出到底板，實現不同的接線方式。電機配有電機轉盤，底板配有拉絲色把手。
(1)三相鼠籠式異步電動機2只
(2)三相鼠籠式異步電動機（帶速度繼電器）1只
6.導線和配件
