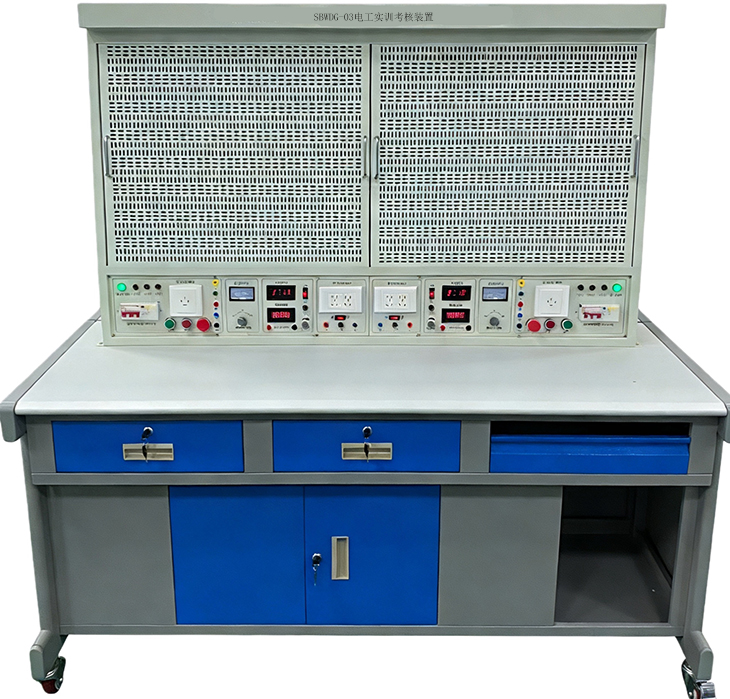

SBWDG-03電工實訓考核裝置
一、概述
電工實訓考核裝置,電工1200PLC實訓臺，電工PLC、變頻器實訓考核裝置是面向職業院校、技工院校及技能鑒定機構的電氣自動化專業綜合實訓考核平臺，緊扣電工技能等級提升與工業現場實操需求，融合PLC、變頻器核心技術，可開展教學實訓、技能考級、崗位培訓與競賽考核，適配維修電工中高級、電氣設備安裝與運維等職業技能標準要求。
二、設備技術指標
1.雙工位實訓臺外型：整體尺寸≥1700mm×700mm×1690mm；
2.雙工位實訓臺架的材料：鋼板、鋁合金結構；
3.電源(每個工位具有相同電源)：
(1)輸入：三相AC 380V ±10% 50HZ 三相五線；
(2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
(3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4.接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5.保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.每工位提供4只5408整流二極管，用于能耗制動的整流電路。三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
7.直流電源、直流電壓/電流表、邏輯輸出及指示等，其中：直流電壓0～10V可調輸出；直流電流4～20mA可調輸出；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級。
三、設備結構功能
雙工位實訓臺由實訓屏（內置電源）、實訓桌、網孔板三大部分組成。
1.實訓屏（內置電源）設有電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源輸出設有短路保護。
2.實訓桌桌面采用防火、防水、耐磨高密度層壓板封邊特制（厚度≥25mm），有效提高絕緣等級。實訓桌采用工業型材或鐵質雙層亞光密紋噴塑結構，桌架底部設計至少有四個腳輪，方便實訓臺架移動（兩個定向，兩個萬向帶剎車）。桌子設有二個抽屜（帶鎖）用于置工具及資料，邊上設有鍵盤電腦聯體設計、下方設有儲存柜放置模塊和實驗導線。3.網孔板2塊：尺寸700mm×600mm、厚度1.5MM，采用數控沖床精加工而成，網孔分布合理、均勻?？讖浇y(tǒng)一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板配置若干只與橢圓形孔匹配的塑料卡件，用于固定實驗用相關電器元器件，以便各器件的拆裝方便。網孔板為掛件式，實訓時掛在控制屏的上，可方便拿下，有利于元件件的安裝和布局。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y/△自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
24.變頻器的參數設置
25.變頻器的BOP啟?？刂?/span>
26.變頻器的外部端子控制
27. PLC控制三相異步電機啟?？刂?/span>
28. PLC控制三相異步電機正反轉控制
29. PLC控制三相異步電機星三角控制
30. PLC與變頻器通訊控制
31. 觸摸屏的畫面編輯
32. 觸摸屏通訊參數設置
33. 觸摸屏與PLC通訊控制
34. 觸摸屏、PLC、變頻器通訊控制
五、電工1200PLC實訓臺每套配置表
序號 | 名稱 | 數量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 |
|
3 | 儲存柜 | 2 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 器材配備 | 1 | 套 | 見下表一 |
表一：實訓臺元器件配置清單（1臺） |
序號 | 名 稱 | 型號與規格 | 品牌 | 數量 | 單位 |
1 | 單相電度表 | DD862-2或DDS1319 | 人民 | 2 | 個 |
2 | 單相閘刀開關 | HK8 | 正泰 | 2 | 個 |
3 | 開關 | 4A/250V | 泰力 | 2 | 個 |
4 | 平燈頭 | 6A/250V |
| 4 | 個 |
5 | 插座 |
| 泰力 | 2 | 個 |
6 | 拉線開關 | 4A/250V | 泰力 | 2 | 個 |
7 | 墻壁開關座 |
| 泰力 | 4 | 個 |
8 | 聲控開關 |
| 泰力 | 2 | 個 |
9 | 3H鐵殼按鈕 |
| 德力西 | 4 | 個 |
10 | 行程開關 | LX9-111 | 正泰 | 4 | 個 |
11 | 行程開關 | LX9-001 | 正泰 | 4 | 個 |
12 | 倒順開關 | K03-15 | 正泰 | 2 | 個 |
13 | 電流互感器 | BH0.66 | 正泰 | 2 | 個 |
14 | 低壓斷路器 | DZ108-20/10或DZ47S-32/3P | 正泰 | 2 | 個 |
15 | 2P直插式保險盒 | RT18-32X | 正泰 | 2 | 個 |
16 | 3P直插式保險盒 | RT18-32X | 正泰 | 2 | 個 |
17 | 日光燈管 | 10W | 非凡 | 2 | 條 |
18 | 鎮流器 | 13W | 富宏 | 2 | 個 |
19 | 日光燈座 |
| 非凡 | 4 | 個 |
20 | 交流接觸器 | CJX2序列 | 正泰 | 6 | 個 |
21 | 輔助觸頭 | F4-22 | 正泰 | 6 | 個 |
22 | 熱繼電器 | 0.63-1A | 正泰 | 2 | 個 |
23 | 時間繼電器 | ST3PA-B/380V（0-60S） | 正泰 | 2 | 個 |
26 | 時間繼電器座 | PF-083A | 正泰 | 2 | 個 |
27 | 熔斷器及熔芯配套FR1 |
| 正泰 | 2 | 個 |
28 | 熔斷器及熔芯配套FR2 |
| 正泰 | 2 | 個 |
29 | 接線端子排 | JF5-2.5/5 |
| 5 | 個 |
30 | 導軌 |
|
| 1 | 個 |
31 | 走線槽 |
|
| 2 | 米 |
32 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速 |
| 1 | 個 |
33 | 三相鼠籠異步電動機 | 380V/Y/△180W，單速，配離心開關 |
| 1 | 個 |
34 | 三相雙速鼠籠異步電動機 | 380V/Y/△180W |
| 1 | 個 |
35 | 可編程控制器實訓組件（本項以下3項必須滿足能夠配套使用） | 西門子S7-1200PLC，CPU1215C ,14路數字量輸入10路數字量輸出，2個以太網口 | 西門子 | 1 | 套 |
36 | 觸摸屏 | 觸摸屏7寸，帶通訊和2個接口，帶固定架，昆侖通態。 | 昆侖通態 | 1 | 套 |
37 | 變頻器實訓組件 | 西門子V20變頻器，功率0.37KW,供電電壓AC220V, | 西門子 | 1 | 套 |
38 | 編程電纜 | 3米長，用于PLC主機與PC機通訊 |
| 2 | 根 |
39 | 專用導線 |
|
| 30 | 米 |
40 | 螺絲 |
|
| 100 | 枚 |
41 | 塑料安裝卡子 | 配網板上M4字攻螺絲安裝電器元件 |
| 100 | 粒 |
42 | 常用實訓工具 | 萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝 |
| 1 | 套 |
