SBDLZ-780G型電機控制及PLC綜合訓練試驗臺

一、概述

電機控制及PLC綜合訓練試驗臺是面向電氣自動化、機電一體化、智能制造裝備技術等工科專業的核心綜合性實踐教學環節，以三菱FX3U系列PLC（如FX3U-48MT） 為核心控制單元，融合傳統繼電接觸控制、現代PLC編程、電機拖動與變頻伺服控制技術，構建貼近工業現場的自動化控制實訓體系。

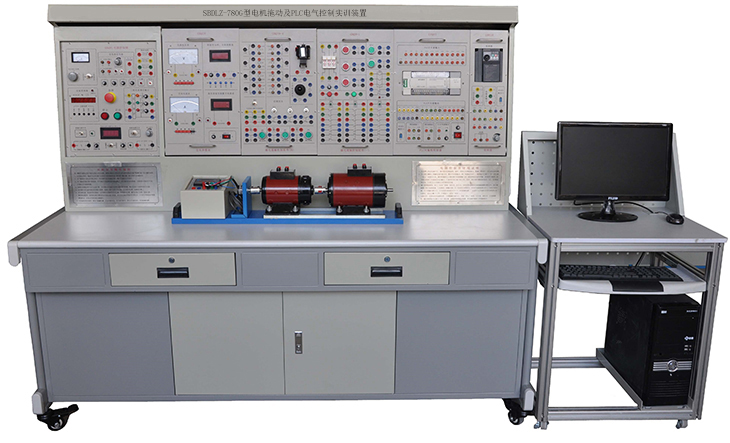

（圖片僅供參考，具體以實物配置為準）

二、裝置特點

1. 采用掛件結構，搭配靈活、可任意更改實驗組件增加實驗內容，便于二次開發及功能擴展。

2.實驗裝置由電源控制屏、實驗桌、實驗組件、電機、電機導軌及實驗導線等組成。

3.實驗裝置包含了部分電機學試驗及所有電機拖動及控制的實驗項目，使學生能夠了解基本的理論知識及熟練掌握操作技能。

三、技術性能

1. 輸入電源：三相四線（或三相五線）～380V±10%  50Hz

2. 工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃) 海拔＜4000m

3. 裝置容量：≤1.5kVA

4. 重    量：300kg

5. 外形尺寸：187cm×70cm×158cm

四、配置及功能介紹

（一）GDQ01電源控制屏(鐵質雙層亞光密紋噴塑結構，鋁質面板)

1.交流電源部分

提供三相0～450V可調交流電源，同時可得到單相0～250V可調的交流電源，配有一臺三相同軸聯動自耦調壓器（規格：1.5kVA、0～450V）。交流電源輸出處設有短路保護裝置?？刂破恋墓╇娪蓡?、停按鈕進行控制，具有漏電聲光告警、過壓保護、過流保護等功能，同時配有一只急停按鈕，便于切斷電源，還配有一只指針式交流電壓表，通過切換和轉換開關，可方便地指示三相電網輸入和三相調壓輸出的每一相的線電壓。

2.高壓直流電源兩路

提供220V(0.5A)勵磁電源（具有短路保護）及0～250V(3A)連續可調電樞電源(內部具有過載保護功能)各一路，并設有一只直流數顯電壓表用以監測可調直流電樞電源輸出。

3.信號源部分

提供0～10V的恒壓源一路，4～20mA的恒流源一路，可方便地完成變頻器調速實驗。

4.控制屏其它設施

控制屏正面大凹槽內，設有兩根鋼管，可掛置實驗組件。凹槽底部設有多個單相三芯220V電源插座、控制屏兩側設有單相三極220V電源插座、三相四極380V電源插座及通訊接口，為實驗組件的供電和通訊、控制屏之間的供電提供了方便。

★5.實驗室智慧用電安全控制系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：

①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！

②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5）報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6）用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

（二）GDQ02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板,結構堅固，形狀似長方體封閉式結構，電腦桌聯體設計，造型美觀大方；設有一個抽屜用于放置工具、存放資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底部裝有四個萬向輪，便于移動。

（三）實驗掛箱

1、DQ39繼電接觸控制(一)

提供交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只。面板上畫有器件的外形，并將各器件的工作端子引到面板上，供實驗接線用，器件的工作狀態有發光二極管指示。

2、DQ39-1 繼電接觸控制(二)

提供中間繼電器（線圈電壓220V）二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用，中間繼電器及熱繼電器的工作狀態用發光二極管指示。

3. PLC可編程控制器

配備可編程控制器主機三菱 FXPLC3U-48MT主機一臺。提供實驗所需的DC24V直流電源。

4.GDK28三相異步電機變頻調速系統

配備三菱D720-0.4KW變頻器一臺，端子引出線到面板、設有1K電位器一個。

5.DQ22 直流數字電壓、毫安、安培表

直流數顯電壓表（1只）：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度為0.5級。

直流數顯毫安表（1只）：測量范圍0～2000mA，三位半數顯,精度為0.5級，具有短路保護功能。

直流數顯電流表（1只）：測量范圍0～5A，三位半數顯，精度為0.5級，具有短路保護功能。

6.GDQ25交流參數表：智能功率、功率因數表（1只）：電壓、電流量程分別為450V、5A，可測量單相、三相負載的有功功率、無功功率、功率因數。

7.真有效值交流數字電流表（1只）：測量范圍0～5A，三位半數顯。

8.交流電壓表（1只）：測量范圍0～500V，三位半數顯。

9.DQ26三相可調電阻器

三組90Ω×2/1.3A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。

10.DQ27 三相可調電阻器

三組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。

11.DQ29 電阻器組件

一組90Ω×2/1.3A瓷盤電阻、一組900Ω×2/0.41A瓷盤電阻，各繞組端均引線至面板上，可完成串聯、并聯及串并聯多種結合方式。

12.GDQ12線繞式異步電動機轉子專用箱

一組線繞式異步電動機轉子專用電阻（測量范圍0～15Ω，分0Ω、2Ω、5Ω、15Ω、用于線繞式異步電動機起動與調速等實驗）。

（四）DQ03-1固定電機導軌、光電編碼盤測速系統及智能數顯轉速表

導軌平整度好，無應力變形，加工精細，同心度與互換性好，能保證電機與電機、電機與測功機之間連接的同心度不超過±5絲。電機運行時噪聲小，參數典型，能較好滿足實驗的要求。

（五）電機

1.DQ09直流并勵電動機（DC220V、185W、1500RPM）一臺

2.DQ19校正直流測功機（DC220V、355W、1500RPM）一臺

3.DQ10三相鼠籠異步電動機（AC220V/△、100W、1420RPM）  一臺

4.DQ11三相線繞式異步電動機（AC220V/Y、120W、1380RPM）一臺

5.DQ20三相鼠籠異步電動機（AC380V/△）   一臺

（六）實驗連接線及配件

根據不同實驗項目的特點，配備兩種不同的實驗連接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分也護套結構手槍插連接線；數模信號部分采用彈性鈹輕銅裸露結構連接線。三種導線只能連接對應的配套插座，這樣大大提高了實驗的安全及合理性。

（七）鋁木結構電腦桌 1套

五 、實驗項目

1. 電機基礎實驗

1)直流他勵電動機的認識

2)直流他勵電動機的空載試驗

3)直流他勵電動機的工作特性

4)三相鼠籠式異步電動機認識

5)三相鼠籠式異步電動機空載試驗

6)三相鼠籠式異步電動機堵轉試驗

7)三相鼠籠式異步電動機工作特性

2. 電機拖動部分

直流他勵電動機拖動實驗

1)直流他勵電動機固有機械特性

2)直流他勵電動機人為機械特性

3)直流他勵電動機能耗制動機械特性

4)直流他勵電動機倒拉反轉制動機械特性

5)直流他勵電動機電源反接制動機械特性

6)直流他勵電動機回饋制動機械特性

三相異步電動機拖動實驗

1)三相異步電動機固有機械特性

2)三相異步電動機人為機械特性

3)三相異步電動機能耗制動機械特性

4)三相異步電動機反接制動機械特性

5)三相異步電動機回饋制動機械特性

繼電接觸控制與電力拖動（電氣控制）的實驗

1)三相異步電動機點動和自鎖的控制線路

2)三相異步電動機正反轉的控制線路

3)順序控制線路

4)三相鼠籠異步電動機降壓起動的控制線路

5)三相線繞式異步電動機起動的控制線路

6)三相異步電動機能耗制動的控制線路

7)三相異步電動機單向啟動及反接制動的控制線路

8)兩地控制的線路

9)工作臺往返循環控制的線路

3.變頻調速控制實驗

1）變頻器的認識

2）變頻器的參數設定與操作

3）變頻器的面板控制

4）變頻器的電位器控制

5）變頻器的多段速控制

4.基于PLC下的電機控制實驗

（1）三相異步電動機直接點動與自鎖控制

（2）三相異步電動機的正、反轉控制

（3）三相異步電動機的星形-三角形降壓起動控制

（4）三相線繞式異步電動機的起動控制

（5）三相異步電動機帶延時正、反轉控制

（6）三相異步電動機帶限位自動返回控制

5.基于變頻器的電機拖動與控制實驗

（1）變頻器的認識

（2）變頻器的參數設定與操作

（3）變頻器的面板控制

（4）變頻器的電位器控制

（5）變頻器的電壓控制

（6）變頻器的電流控制

（7）變頻器的多段速控制

（8）三相異步電動機的變頻調速

六 、PLC電機拖動及電氣控制實訓設備清單列表
