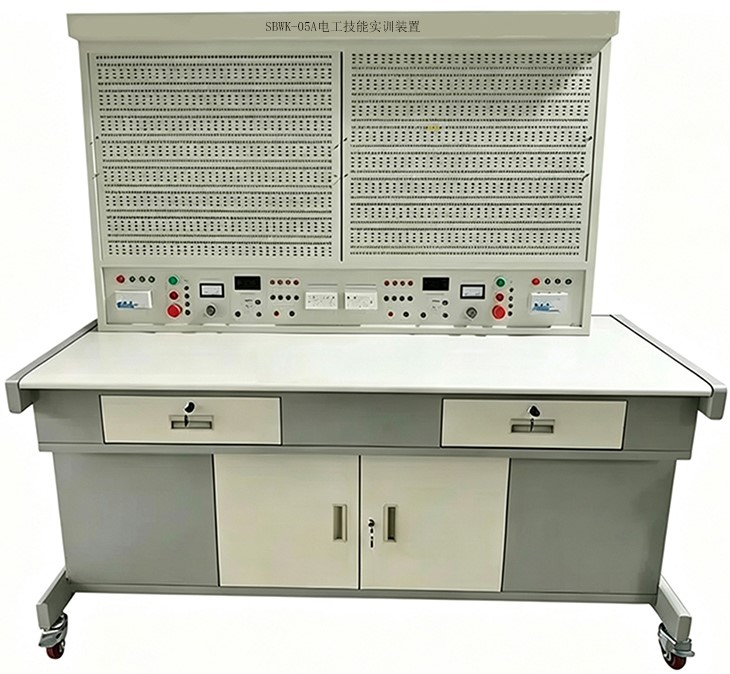

SBWK-05A電工技能實訓平臺

一、概述

電工技能實訓平臺, 電工技能實訓裝置，主要服務于電氣自動化、機電一體化、智能制造、新能源技術等專業的核心課程實訓教學，可承接《電工基礎》《低壓電氣控制》《電氣安全技術》《電工工藝實訓》等課程的實操教學任務。電工技能實訓設備，電工技能實訓臺是職業院校機電、電氣自動化、智能制造、新能源等相關專業開展電工基礎教學、實操技能訓練、職業資格考核的核心實訓場地，嚴格遵循國家職業教育實訓建設標準與電工安全操作規范，聚焦理論實操一體化、崗位技能標準化、教學考核一體化建設目標，是培養中級、高級電工技能型人才的核心教學平臺，同時可面向社會開展電工上崗證、維修電工等級證培訓與考核工作。

二、技術性能

1、輸入電源：三相四線制～380V±10%  50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1690mm

三、基本配置

(1)電源控制屏

電源控制屏屏體采用鈑金雙層亞光密紋噴塑結構。實驗桌面板采用防火、防燙、絕緣、耐磨高密度板，默認配置個抽屜，帶剎車腳輪。電源控制屏采用單工位設計，提供如下配置：

(2)電源控制部分設有電源總開關帶漏電保護1只、三相電源指示燈式電壓表3只、帶燈啟停動按鈕各1只、急停按鈕1只、三相LED指示燈2組、熔斷器4只、告警LED指示燈1只、復位按鈕1只；

(3)電源輸出：提供線電壓380V和相電壓220V兩種電源，采用安全型插座引出；

(4)交流電壓表：0～500V帶鏡面交流電壓表1只，精度1.0級；

(5)交流電流表：0～5A帶鏡面交流電流表1只，精度1.0級，具有超量程報警、指示、切斷總電源等。

(6)單相電源插座：設有5孔插座2位。

(7)實訓網孔板1塊：網孔板的參考尺寸為不小于600mm×700mm，網孔大小為5mm×10mm，采用橫豎交替排布。

(8)實訓桌采用鈑金搭建而成，配合高密度防火桌面板,并設有4只鎖緊萬向輪。

(9)活動儲物柜1個:采用冷軋鋼板結構，表面噴塑工藝。

(10) 配套的實訓連接導線采用高可靠護套結構手槍插連接線，里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹青銅彈片，接觸優良。

四、可完成實訓項目

1)三相異步電動機直接起動控制

2)三相異步電動機點動控制線路

3)三相異步電動機自鎖控制線路

4)三相異步電動機Y-△起動自動控制線路

5)用倒順開關的三相異步電動機正反轉控制

6)三相異步電動機接觸器聯鎖的正反轉控制線路

7)三相異步電動機按鈕聯鎖的正反轉控制線路

8)三相異步電動機雙重聯鎖的正反轉控制線路

9)三相異步電動機的多地控制

10)工作臺自動往返控制線路

11)白熾燈照明電路的安裝

12)日光燈照明電路的安裝

13)兩個開關控制一盞燈照明電路的安裝

14)住宅照明線路實訓

五、電工技能實訓平臺單組器件配置清單
