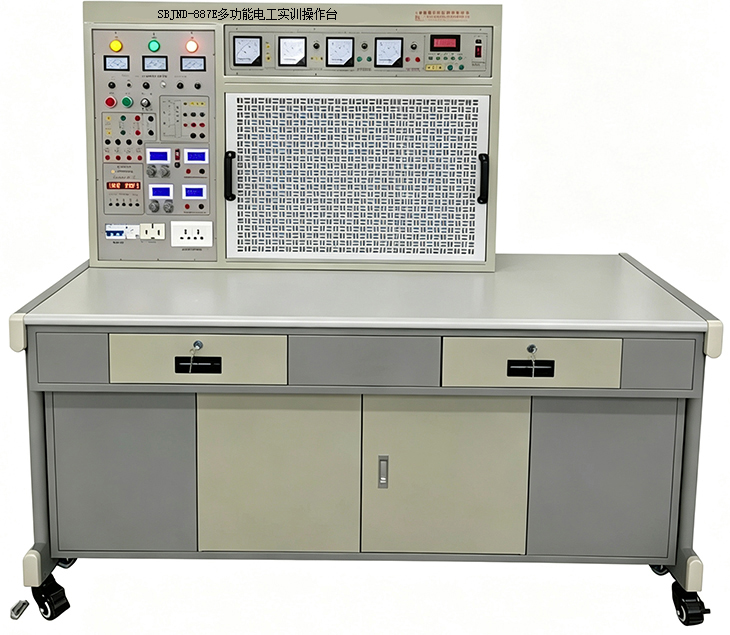

SBJND-887E多功能電工實訓操作臺
一、概述
多功能電工實訓操作臺,多功能電工實訓操作實驗臺面向機電一體化、電氣自動化、智能制造等工科專業，依據電工職業技能等級標準建設，集課程理實教學、技能實訓、職業技能考核、技能競賽實訓于一體。
多功能電工實訓操作臺,多功能電工實訓操作實驗臺以多功能電工實訓操作臺為核心載體，配備網孔式實訓工位、標準化安全供電系統、全套低壓電氣元件、測量?jī)x表、故障模擬模塊。可開展交直流電路接線、照明線路安裝、電機啟停/正反轉/星三角控制、機床電氣線路調試、電氣故障排查、PLC可編程控制等實訓項目。實訓平臺支持元器件自由布局、規范布線，高度還原工業電氣安裝工藝，兼顧基礎電工技能訓練與自動化控制綜合實訓需求。
多功能電工實訓操作臺,多功能電工實訓操作實驗臺配套完善安全防護體系，具備短路、過載、漏電、急停多重保護裝置，有效保障實訓操作安全?？沙袚?dān)《電工基礎》《電氣控制技術》《電機與拖動》《PLC應用技術》等課程實操教學，滿足初、中、高級電工技能培訓與等級考核，培養學生識圖接線、系統調試、故障診斷與設備運維的綜合實操能力。
二、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：200Kg
三、實訓屏構成與性能：
1、實訓屏外殼：鐵質雙層亞光密紋噴塑結構，鋁質面板。
2、電源及參數：
2.1、輸入電源：三相四線電源，輸入時紅、黃、綠三只指示燈亮。
2.2、電源輸出：總電源開關開啟后，打開電源開關鎖，按下啟動按鈕，三相四線電源輸出，三只450V電壓表指示工作線電壓。
2.3、恒流穩壓雙用電源：兩路獨立。每路輸出電壓0-30V，輸出電流4mA-1500mA，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，電流電壓輸出有0.5級數字表指示。電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mV。
3、安全保護：設有電壓型漏電保護器和電流型漏電保護器，并有單片機自動全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕方可再次啟動電源，確保設備和操作者安全。
★4、智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)上位機具有實時監視及關斷功能。
8)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5、功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
6、指針式測量電表：交流450V 1只，交流5A 3只，精度1.0級。
7、整流二極管：提供四只IN5408二極管，用于整流或能耗制動。
8、大功率電阻：三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)，一只10Ω/25W電阻用于異步電動機的能耗制動。
9、單、三相插座：為外部?jī)x器提供工作電源。
四、實訓操作桌：鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，設有抽屜和元件儲存柜，結構堅固、造型美觀大方。
五、構成與配備
1、學生實訓操作桌1張，一桌二座，桌面配備一塊膠皮板保護桌面，桌體下部配備元件儲存柜，放置實訓考核元器件，使用、保管方便，桌體中部左右設有兩個抽屜，放置常用工具等。
2、學生實訓臺：共1臺，每張學生實訓考核操作桌上配置1臺。
3、多功能電工實訓操作臺配置清單
序號 | 名 稱 | 數 量 | 單位 | 備 注 |
1 | 控制屏 | 1 | 套 |
|
2 | 實訓桌 | 1 | 張 |
|
3 | 學生凳 | 2 | 張 |
|
4 | 器材配備 | 1 | 套 | 見表一 |
5 | 網孔板 | 1 | 塊 |
|
6 | 學生凳 | 1 | 套 |
|
7 | 指導書 | 1 | 本 |
|
表一
序號 | 名 稱 | 數量 | 單位 | 備 注 |
1 | 表筆、尖嘴鉗、剝線鉗等電工工具 | 1 | 套 |
|
2 | 電烙鐵及烙鐵架 | 2 | 套 |
|
3 | 單相電度表 | 1 | 只 |
|
4 | 萬用表、鉗形電流表 | 各1 | 只 |
|
5 | 電流互感器 | 3 | 只 |
|
6 | 兆歐表 | 1 | 只 |
|
7 | RT18-32X熔斷器2P | 1 | 只 |
|
8 | RT18-32X熔斷器3P | 1 | 只 |
|
9 | 開關、插座、86底座、平燈頭 | 各2 | 只 |
|
10 | 20W日光燈 | 1 | 套 |
|
11 | 三相電動機拆裝拉具 | 1 | 套 |
|
12 | 鋼鋸架 | 1 | 把 |
|
13 | 單相電動機 | 1 | 臺 |
|
14 | 三相電動機180W | 2 | 臺 |
|
15 | 交流接觸器 | 3 | 只 | CJX2-0910 380V |
16 | 輔助觸頭 | 3 | 只 | F4-22 |
17 | 斷路器 | 1 | 只 | DZ108-20/10 |
18 | 3H按鈕 | 2 | 只 |
|
19 | 熱繼電器 | 1 | 只 | R16B-20/3 |
20 | 時間繼電器 | 1 | 只 |
|
21 | 50W變壓器 | 1 | 只 |
|
22 | 三相閘刀 | 1 | 只 |
|
23 | 信號燈 | 1 | 只 |
|
24 | 走線槽 | 2 | 米 |
|
25 | 電子焊接套件 | 1 | 套 | 5個電路 |
26 | 配套塑料卡與螺絲 | 100 | 套 |
|
六、參考實訓考核項目：
（一)電工基礎訓練
1．低壓驗電筆的使用
2．滅火器的操作方法（教師演示）
3．口對口人工呼吸法和胸外心臟壓擠法急救的掌握
4．常用工具的使用與識別
5．常用導線的連接和絕緣的恢復
6．電烙鐵的拆裝與焊接技能訓練
7．電工識圖訓練
8．電工布線工藝
（二)照明等單相電路的接線與調試
9．日光燈電路的安裝接線
10．單相電度表直接接線電路安裝
11．單相電度表經電流互感器的接線電路安裝
12．配電板安裝
13．室內配線
14．室內照明電路安裝
（三)電工儀表選用
15．交流電壓的測量
16．直流電壓、直流電流的測量
17．電流表、電壓表的安裝
18．電阻的測量
19．兆歐表、鉗形電流表接地電阻測定儀的使用
20．單相功率、功率因數的測量
（四)低壓電器及電動機的拆裝維修
21.常用開關繼電器拆裝
22．交流接觸器的拆卸與組裝
23．常用啟動器的結構觀察與檢測
24．三相鼠籠式電動機的拆裝與測試
25．三相鼠籠式異步電動機運行巡視
26．三相鼠籠式異步電動機的定期檢修
27．三相鼠籠式電動機故障分析
28．定子繞組局部故障的排除
29．單相電容式電動機繞組的拆裝
30．單相電容式電動機故障與排除
31．手動正轉控制線路的安裝與檢修訓練
（五)動力及控制電路的安裝、調試與維修
32．接觸器點動正轉控制
33．具有自鎖的正轉控制
34．具有過載保護的正轉控制
35．接觸器聯鎖的正反轉控制
36．按鈕聯鎖的正反轉控制線路
37．按鈕、接觸器復合聯鎖的控制線路
38．按觸器控制Y-△降壓控制
39．X62-W型銑床主軸與進給電機的聯鎖控制
40．時間繼電器控制Y-△降壓起動控制
41．C620-1型車床控制線路的模擬安裝
（六)基本電子電路裝調維修（實訓線路板套）
1、三端穩壓電源（掌握三端穩壓模塊的接線方法及應用）
2、串聯型直流穩壓電源（掌握串聯型直流穩壓器的調試方法）
3、低頻信號電壓放大器（掌握放大器的工作原理、裝配焊接工藝、調試方法）
4、具有負反饋信號放大器電路（掌握負反饋信號放大器的工作原理、裝配焊接工藝、調試方法）
5、文氏橋振蕩器的焊接與制作（掌握運放741工作特點及文氏振蕩器的工作原理）
