SBGYW-16工業物聯網控制實驗系統
一、概述
工業物聯網控制實驗系統、現場總線控制實驗系統主要包括主站模塊、從站模塊、網絡部件、實驗平臺等，通過實驗項目，演示各類現場總線的組成結構、通信過程及控制方法，熟悉不同類別總線的網絡結構及應用方法?？赏瓿蒀AN總線、工業以太網總線、通用串行總線等相關實驗。通過本部分實驗系統，學員可完成發控系統典型工作流程搭建（包括數據采集、總線傳輸、執行處理等），搭建典型發控系統。
系統采用模塊化設計，主要外設部件可復用，執行元件、采集板卡可采用綜合設計，以方便組合。主要包括PROFIBUS總線實驗模塊、工業以太網實驗模塊、通用串行實驗模塊、PROFINET總線實驗模塊等。為了貼近專業實際教學，讓學員更加形象理解總線知識，本系統將模擬一個發射筒裝置，通過各個不同的總線實現對模擬發射筒裝置的控制與檢測，讓學員理解各種總線的實現原理以及應用方法。

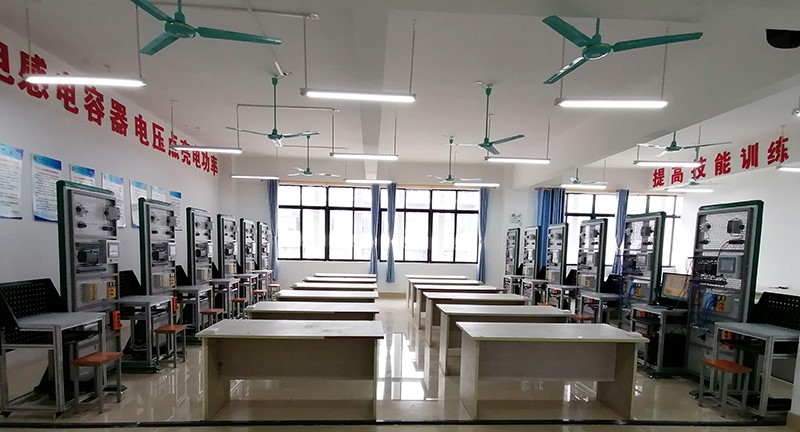

參考圖（以實物圖為準）
二、系統構成
1、PLC可編程控制器實驗臺（演示屏與控制箱構成）
2、PLC可編程控制器實驗演示裝置
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、PLC及轉接通訊電纜
7、電腦或手持編程器（用戶自備或代購）
三、工業物聯網控制實驗系統控制箱技術指標
1. 輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 重 量：100kg
5. 外形尺寸：H1800*W800*D800
6. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓項目
1.PROFINET 總線通訊
2.PROFIBUS總線通訊
3.串口總線通訊
4.CAN總線通訊
5.遠程通訊控制
五、工業物聯網平臺主要結構配置
總線實驗模塊具體配置
序號 | 名稱及型號 | 技術參數及功能 | 數量 |
1 | CPU模塊 | 本體集成數字量14路輸入和10路繼電器輸出，并且配備集成2路模擬量輸入，擁有profinet接口，可用于編程、HMI以及PLC間的數據通信 | 1套 |
2 | PROFIBUS-DP模塊 | 配置PROFIBUS-DP主站通訊模塊，用于組建PROFIBUS-DP現場總線網絡 | 1套 |
3 | AS-Interfice模塊 | PLC主機配置 AS-Interfice總線模塊和耦合模塊，用于與設備層器件組件AS-I設備現場總線 | 1套 |
4 | RS485模塊 | 配置串口通信模塊，用于與設備RS485設備進行串口通信。 | 1套 |
5 | 分布式 I/O | 配置總線接口模塊，用于將模塊連接到PLC主機中，進行現場分布。采用PROFINET總線連接。擁有至少8通道DI，24VDC；8通道DO，DC24V；并配置底座和PN組件完整的分布式I/O模塊。 | 1套 |
6 | AS-I設備 | 配置現場設備層至少4路DI設備。配備至少3路DO現場指示燈柱。 | 1套 |
7 | 人機界面 | 7寸寬屏TFT顯示屏，支持6.5萬色，擁有至少1個以太網接口和USB接口，面板集成至少8個觸覺功能鍵，可在全集成自動化軟件中組態。 | 1套 |
8 | 變頻器 | AC380 供電，功率不小于0.55kw，擁有PROFINET總線接口。可用于PROFINET總線系統，可在全集成自動化軟件中組態。 | 1套 |
9 | 網關 |
| 1套 |
10 | PLC | ST30 | 1臺 |
11 | 擴展模塊 | DP01 | 1臺 |
12 | 伺服電機 |
| 1臺 |
13 | 伺服驅動器 |
| 1臺 |
六、配置清單
名稱/內容 | 型號 | 數量 | 備注 |
實訓臺 | 定制 | 1 | 臺 |
PLC | 6ES7214-1AG40-0XB0 | 1 | 臺 |
IO模塊 | SM1223 | 1 | 臺 |
Profibus模塊 | 6GK7243-5DX30-0XE0 | 1 | 件 |
串口模塊 | 6ES7241-1CH32-0XB0： | 1 | 臺 |
分布式 I/O | 6ES7155-6AA01-0BN0： 6ES7131-6BF01-0BA0： 6ES7132-6BF01-0BA0： 6ES7193-6BP00-0BA0： 6ES7193-6BP00-0DA0： | 1 | 套 |
AS-I接口模塊 | 3RK7243-2AA30-0XB0 | 1 | 臺 |
AS-I設備 | 3RK7271-1AA30-0AA0 | 1 | 臺 |
人機界面 | 6AV2123-2GB03-0AX0： | 1 | 臺 |
變頻器 | 6SL3210-1KE12-3UP2： 6SL3255-0AA00-4CA1： | 1 | 套 |
CAN 模塊 | 6BK1620-0AA00-0AA0 | 1 | 臺 |
交換機 | 8口 | 1 | 臺 |
網關 |
| 1 | 臺 |
PLC | ST30 | 1 | 臺 |
擴展模塊 | DP01 | 1 | 臺 |
伺服電機 |
| 1 | 臺 |
伺服驅動器 |
| 1 | 臺 |
絲桿 |
| 1 | 臺 |
