SBGYW-02工業互聯網集成應用平臺
一、背景
工業互聯網集成應用平臺，工業互聯網實訓平臺，工業互聯網集成應用實訓室設備是專門為提供工業互聯網技術實踐教學和培訓的設施，旨在幫助學生學習和掌握工業互聯網技術。工業互聯網是“互聯網+各個傳統行業”的典型應用，通過利用互聯網平臺和信息通信技術，實現互聯網與其他傳統行業的深度融合，推動產業變革。
隨著工業4.0時代的到來和信息管理網絡化程度的不斷提高，工業互聯網集成應用實訓室應運而生。這樣的實訓室不僅模擬真實的工業互聯網應用場景，如模擬工廠、模擬設備和模擬設施等，而且設計開放、模塊化、多樣化、標準化，以提供真實、靈活的學習環境。
在實訓室內，學生可以接觸到工業網絡系統、智能傳感系統、工業視覺檢測系統以及工業視覺與工業機器人系統等各類實訓工作站。這樣的設置不僅有助于提升學員的操作技能水平與創新設計能力，還能夠模擬工廠級網絡系統，為學生提供更全面的工業互聯網集成應用體驗。
工業互聯網集成應用實訓室的出現，適應了工業工程人才培養的需要，特別是在經濟全球化和信息技術迅速發展的背景下，高校利用現有技術和資源構建具有專業特色的實驗室，對于保證工業工程人才的培養質量具有重要意義。

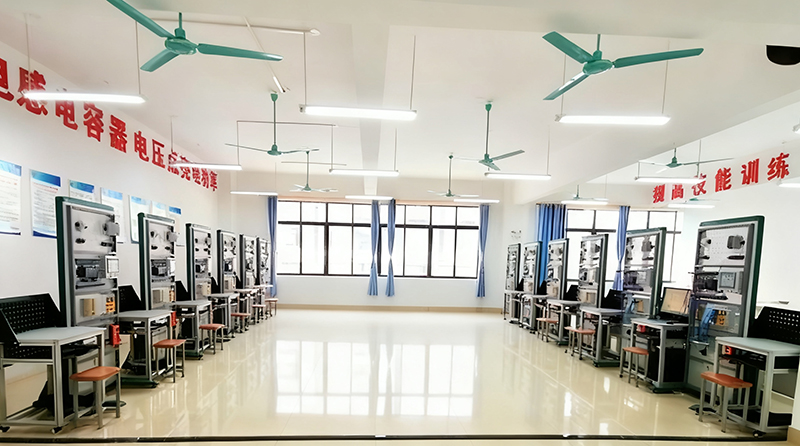

參考圖（以實物為準）
二、主題平臺：
1.結構和功能：平臺主體采用40*80 型材做骨架，周邊采用Q235 冷扎鋼板 做封板，表面靜電噴塑處理。底部裝帶腳墊萬向輪，萬向輪移動時用，可 調腳固定時用。頂部安裝電源模塊，中部為實訓區域，依據任務安裝不同 掛板。
2.整體尺寸 (含底座) ：寬 800-900mm，深 700-750mm，高 1800-2000mm。
3.網孔板尺寸：寬 700-800mm，深 30-50mm，高 1400-1600mm。
4.網孔尺寸：適合M4 螺釘固定。
三、電源模塊：
1.功能：電源模塊固定安裝在主體平臺頂部，由箱體和面板組成，采用Q235 冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，面板上提供有實訓平臺所 需的直流 24V 電源、交流 AC380V、AC220V 電源等，為實訓任務提供各種 電源，具有漏電保護、過流保護、短路保護、接地保護等功能。
2.交流電源：提供固定交流電源輸出：三相五線 380V 輸出、220V 輸出各 二路，一路輸出采用安全護套耐高壓插頭端子方式，另一路輸出采用螺釘端子方式， 滿足實訓時不同方式接線。電源經過漏電斷路器、保險管、負載電源開關控制電源的輸出；電源輸出區域安裝透明安全防護罩，防護罩 開合角度大于 110 度，出線孔為拱門型設計。
3.直流電源：提供直流 24V，電流大于4A 的穩壓電源，輸出方式與交流電 源一樣，兩路輸出。具有短路保護及自動恢復功能。
4.電源指示燈：配有 U 相、V 相、W 相三相電源指示燈，當三相電源正常時，黃、綠、紅指示燈點亮，反之不亮。
四、主要配置：
1.PLC1主機配置：
125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信，CM 1242-5 通信模塊，用于將 SIMATIC S7-1200 連接到 PROFIBUS DP，I 從站.
2.PLC2主機配置：
2.1.125 KB 工作存儲器；24VDC 電源，板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC 及 AI2 和 AQ2；板載 6 個高速計數器和 4 個脈沖輸出；信號板擴展板載 I/O；多達 3 個用于串行通信的通信模塊；多達 8 個用于 I/O 擴展的信號模塊；0.04 ms/1000 條指令；2 個 PROFINET 端口，用于編程、HMI 和 PLC 間數據通信，
2.2. 數字量輸入輸出模塊SM1223:
數字量輸入/輸出模塊 DI16 x 24VDC 漏型/源型及DQ16 x 24VDC；可組態輸入延時；插入式端子塊,
2.3. 模擬量輸入輸出模塊SM1234:模擬量 I/O 模塊 AI4 + AQ2；插入式端子排；輸入：13 位，2.5V、5V、10V，0/4 到 20mA；可選擇頻率抑制；可選擇濾波；診斷可組態；輸出：+/-10V，0 到 20mA；診斷可組態；可選擇輸出替代值,
2.4. 通訊模塊CB1241:帶有 RS-485 接口的通信板；接線盒,
2.5.通訊模塊CM1241:帶有 RS422/RS485 接口的通信模塊；9 針 D-sub 插座,
2.5. DP通訊模塊CM 1243-5:用于將 SIMATIC S7-1200 連接到 PROFIBUS DP，DP 主設備，PG/OP 通信，S7 通信。
3.MODBUS模塊：
工業智能儀表，通過MODBUS RTU通訊協議上位機可以讀取設備使用的電壓、電流、頻率、功率等參數
4.PA模塊：
SIMATIC DP，接口連接 DP/PA LINK 和 ET200M IM153-2 HF 用于擴展溫度范圍 針對最多 12 個 S7-300 模塊 具有冗余能力， 時間戳 適合時鐘同步運行 新特性： 直至最多 12 個模塊可使用 從站主動發起針對 Drive ES（驅動工程軟件） 和 Switch ES（交換機工程軟件） 擴展的組態范圍 針對 HART 協議的輔助變量 64 通道模塊的運行 32 個信號/插槽 +++ 遵守手冊中的 兼容性提示+++
5.觸摸屏：
7'' TFT 顯示屏，800 x 480 像素，64K 色；按鍵和觸摸操作，8 個功能鍵；1 x PROFINET，1 x USB
6.交換機：
SCALANCE XB205-3LD 可管理的 層面 2 IE 交換機 5個 10/100 Mbit/s RJ45 端口 3個 SM FO SC 端口 1個控制臺端口， 診斷 LED 冗余的 電源； IEC 62443-4-2 認證； 溫度范圍 0°C 至 +60°C； 標準軌道安裝； 默認 PROFINET
7.三層網管型交換機：
SCALANCE XR526-8C；受管理的 IE 交換機；層 3 已集成； 電源 24 V DC； 24x 10/100/1000 Mbit/s RJ45； 8x 100/1000 Mbit/s SFP Combo； 2x 10 Gbit/S SFP+；內 總計 26 個端口可用； 錯誤信號觸點： 選擇鍵/設置鍵；PROFINET IO 設備；冗余功能； 辦公功能 （RSTP，VLAN，IGMP，...)； C 型插頭在供貨范圍內。
8.無縫冗余網絡模塊：
SCALANCE X201-3PIRT PRO； 管理型 IE IRT 交換機 防護等級 IP65/67； 1x 10/100 Mbit/s Push Pull RJ45 端口；3個 100 Mbit/s Push Pull SCRJ 端口； 錯誤信號觸點含設置 按鈕；冗余 電源；PROFINET 輸入輸出設備； 網絡管理； 集成冗余管理器， 包括電子手冊在 CD-ROM，可選配 C 型插頭
9.光纖模塊：
光纖傳感器（1個）
電源電壓：12~24VDC±10%；消耗電流：40mA以下；數顯設計；短路保護；反應時間：100us，300us，1ms，2ms可調；用于對射檢測距離：≥400mm；用于漫反射檢測距離：≥50mm；
10.按鈕指示燈模塊：
1.采用冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代絲印技術處理，使面板標識清晰且經久耐用。
2.安裝有自復平鈕4個、旋鈕2個、信號指示燈8個，端口引至接線端子。外置（簡單控制用）
11.傳感器模塊：
基礎模塊主要由電感接近傳感器、電容接近傳感器、擴散漫反射型光電傳感器、回歸反射型光電傳感器、和單軸模組等組成。通過按照刻度標尺精細調節單軸模組的滑塊位置，來獲取開關量傳感器的信號，并控制指示燈啟動和停止動作。
a.電容接近開關（1個）
直流3線；檢測距離：5mm±10%；設定距離：1~5mm；可檢測物體：導體和電介質體；電壓：DC12~24V；
b.漫反射光電開關(1個)
擴散反射型；檢測距離：≥100mm；紅外發光二極管；DC12~24V±10%；消耗電流30mA以下；PNP集電極開路；可切換動作模式；靈敏度可調。
c.電感傳感器（1個）
直流3線；檢測距離：4mm±10%；設定距離：0~2.8mm；可檢測導體和電介質體物體；電壓：DC12~24V；
d.可實訓項目
1.電感傳感器位置調節及接線；
2.電容傳感器位置調節及接線；
3.漫反射光電傳感器的位置調節及接線；
4.回歸反射型光電傳感器的位置調節及接線；
12.無線數據傳輸模塊：
本地采集上傳、效率更高支持協議解析支持離線存儲、不懼?jǐn)嗑W(wǎng)支持加密傳輸、保障安全支持遠程更新支持本地?cái)?shù)據處理、報警動作支持短信、微信報警動態上傳更省流量支持OPC,模塊集成1路串口RS485，串口RS232，1個WAN 1個LAN
13.無線網絡客戶端：
手機客戶端，微信小程序同步生成。大幅提升項目進度
14.步進系統
1.數字式步進驅動器
驅動電壓：20-50VDV
保護功能：具有過流、過壓、欠壓等保護
輸出相電流：2.0A～5.8A
控制信號輸入電流：6～16mA含2米數據線及電源線
2.步進電機：
1）步距精度：5%；
2）保持轉矩：1.5Nom；
3）電感精度：±20%mH；
4）電阻精度：±10%Ω；
5）環境溫度：-20攝氏度~50攝氏度（無結冰）
6）環境濕度：85%以下（無結露）
7）介質環境：85%以下低于40℃，57%以下低于50℃（無結露）
8）絕緣級別：B級（+130℃）
9）絕緣耐壓：AC 500V 1Min
10）絕緣電阻：100MΩ MIN DC 500V
11）額定電壓：3V
12）額定電流：2A
13）電機線數：4線
14）相數：三相含2米電纜線
15.伺服系統：
4.伺服驅動器
1）輸入電壓：200-240 V單相/三相（- 15 %/+ 10 %）
2）連續輸出電流：≧2.5 A/1.5 A
3）防護等級:IP20
4）含2米數據線
5.伺服電機
1)工作電壓：230V 3AC；
2)功率：≧0.1kW；
3)額定轉速:1500或3000rpm；
4)M0 ≧0.32Nm；
5)MN ≧0.32Nm；
6)增量編碼器TTL：2500 增量/轉；
7)防護等級：IP65；
8)含2米電源電纜；
6.云平臺：
SC-GN280工業網關連接到霜蟬工業物聯網平臺，只需簡單配置即可實現監控畫面、趨勢 曲線、運行報表，報警推送等功能。采用云組態技術。用戶只要簡單配置即可實現一個項目的遠程監控。
7.變頻器：
變頻器1臺
功率模塊：380-420V+10/-10%
智能操作面板1塊：智能調節參數；
控制單元：具備了基本輸入輸出，包括6個數字量輸入，3個繼電器輸出，2路模擬量輸入，2路模擬量輸出，并帶有PROFINET和RS485 通訊接口(變頻器與PLC 通訊采用 USS 通訊協議)功率輸出：380-480.(-15 %/+10%)
8.遠程I/O模塊：
具有 PROFINET 接口 V2.3 (RT/IRT) 的接口模塊，最小循環時間 250 ?s，可通過 BusAdapter 選擇 PN 連接方式，32 個 I/O 模塊（包括 F 模塊）；介質冗余 (MRP)；通過 PLC 進行組態控制；可以在運行期間更換模塊；設置參數與實際參數不一致的情況下允許啟動；支持 PROFIenergy；支持共享設備，可連接 2 個 PROFINET 控制器；支持 MSI/MSO；通過 ET-Connection 擴展站；每個 I/O 模塊最多 256 個字節的用戶數據；支持模塊分配；固件版本 V4.1
19.模擬量模塊：
提供一組0-10V模擬電壓和0-20mA電流，通過外部可調電壓和電流模擬外部模擬量的輸入。
9.三相異步電機模塊：
三相異步電機功率180W，支持星三角接法。
