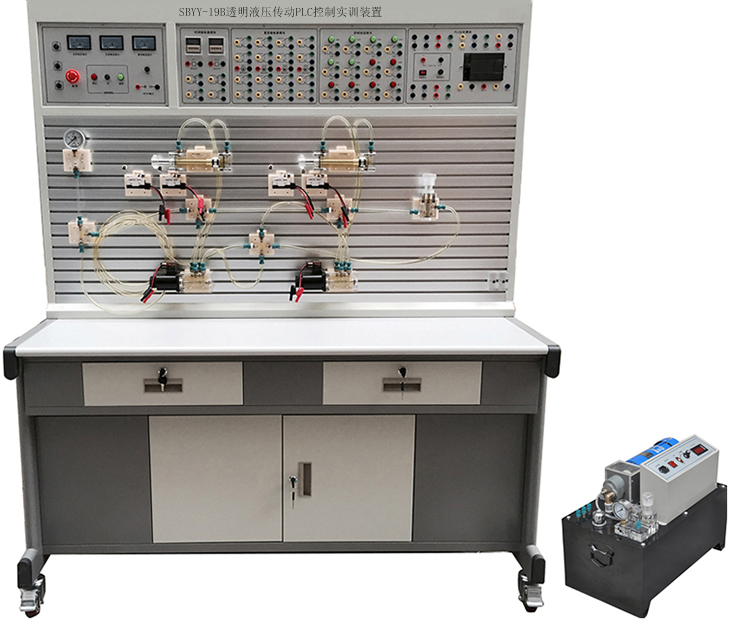

SBYY-19B透明液壓傳動PLC控制實訓裝置
一、產品概述
透明液壓傳動PLC控制實訓裝置是面向機電一體化、電氣自動化、機械制造、智能制造等專業建設的機電液一體化綜合實訓場地，適配中職、高職、應用型本科院校職業技能教學與實訓考核。實訓室以透明液壓實訓裝置為核心載體，配套PLC控制系統、電氣控制模塊、實訓工作臺、氣源及供電安全系統、教學投影及工位設施；設備多采用可視化透明液壓元件，可直觀觀察液壓油路走向、閥芯動作、回路工作原理，解決傳統液壓設備內部不可見、原理難講解的教學痛點。透明液壓傳動PLC控制實訓設備主要承擔液壓傳動基礎原理、液壓閥件認知拆裝、壓力/速度/方向基本液壓回路搭建、繼電器邏輯控制、PLC編程與液壓回路聯動控制、機電液聯合調試、常見故障檢測與維修等實訓教學任務；同時可用于職業技能等級考證、實訓課程開發、教師教研及技能競賽集訓。透明液壓傳動PLC控制實訓平臺整體采用標準化工位布局，模塊化設備可自由組合拆裝，支持基礎驗證性實訓、綜合設計性實訓及創新項目實訓，兼具理論教學、實操訓練、技能考核三位一體功能，培養學生液壓氣動原理應用、PLC程序設計、機電系統安裝調試與故障排查的專業核心能力。
二、主要技術參數
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V 輸出DC24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機12輸入8輸出（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器調速范圍：0－1700r/min
5、實訓工作時離液壓實訓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC24V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1750mm
三、主要特點
1、液壓PLC控制實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。
6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
四、透明液壓PLC控制基本實訓回路
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控制的液壓基本回路實訓（優化控制）
五、透明液壓PLC控制實訓裝置清單
序號 | 名 稱 | 型 號 | 數量 |
1 | 實訓桌 |
| 1張 |
2 | 實訓臺 |
| 1臺 |
3 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 |
4 | 電源模塊 |
| 1塊 |
5 | 繼電器控制模塊 |
| 1塊 |
6 | PLC控制按鈕模塊 |
| 1塊 |
7 | 雙作用油缸（帶行程撞塊） | 透明元件 | 2只 |
8 | 二位二通電磁換向閥 | 透明元件 | 1只 |
9 | 二位四通電磁換向閥 | 透明元件 | 2只 |
10 | 三位四通電磁換向閥（O型） | 透明元件 | 1只 |
11 | 三位四通電磁換向閥（H型） | 透明元件 | 1只 |
12 | 三位四通電磁換向閥（M型） | 透明元件 | 1只 |
13 | 彈簧回位油缸 | 透明元件 | 1只 |
14 | 增壓油缸 | 透明元件 | 1只 |
15 | 輔助油箱 | 透明元件 | 1只 |
16 | 單向閥 | 透明元件 | 2只 |
17 | 液控單向閥 | 透明元件 | 2只 |
18 | 溢流閥（直動式） | 透明元件 | 2只 |
19 | 溢流閥（先導式） | 透明元件 | 1只 |
20 | 節流閥（直動式） | 透明元件 | 1只 |
21 | 調速閥 | 透明元件 | 2只 |
22 | 順序閥 | 透明元件 | 2只 |
23 | 減壓閥 | 透明元件 | 1只 |
24 | 二位四通行程換向閥 | 透明元件 | 1只 |
25 | 三位五通手動換向閥 | 透明元件 | 1只 |
26 | 壓力繼電器 | 透明元件 | 1只 |
27 | 壓力表 | 透明元件 | 3只 |
28 | 三通接頭 | 透明元件 | 7只 |
29 | 四通接頭 | 透明元件 | 3只 |
30 | 行程開關（常開） |
| 2只 |
31 | 行程開關（常閉） |
| 2只 |
32 | 透明液壓皮管 |
| 20米 |
33 | 油盤 |
| 1只 |
34 | 油箱 |
| 1只 |
35 | 機泵組(裝在實訓臺內) |
| 1套 |
36 | L-HL46號液壓油 |
| 5kg |
37 | 電磁閥通用連接線 |
| 3條 |
38 | 壓力繼電器插頭線 |
| 1條 |
39 | 螺絲刀6×100（一字、十字） |
| 各1把 |
40 | 剪刀 |
| 1把 |
41 | 活動板手 |
| 1把 |
42 | 尖嘴鉗 |
| 1把 |
43 | 內六角扳手M5 |
| 1把 |
44 | 內六角扳手M6 |
| 1把 |
45 | 內卡簧鉗 |
| 1把 |
46 | 外卡簧鉗 |
| 1把 |
47 | 快速油接頭 |
| 5只 |
48 | 透明液壓使用說明書 |
| 1冊 |
49 | 光盤（PLC編程軟件、程序） |
| 1盤 |
